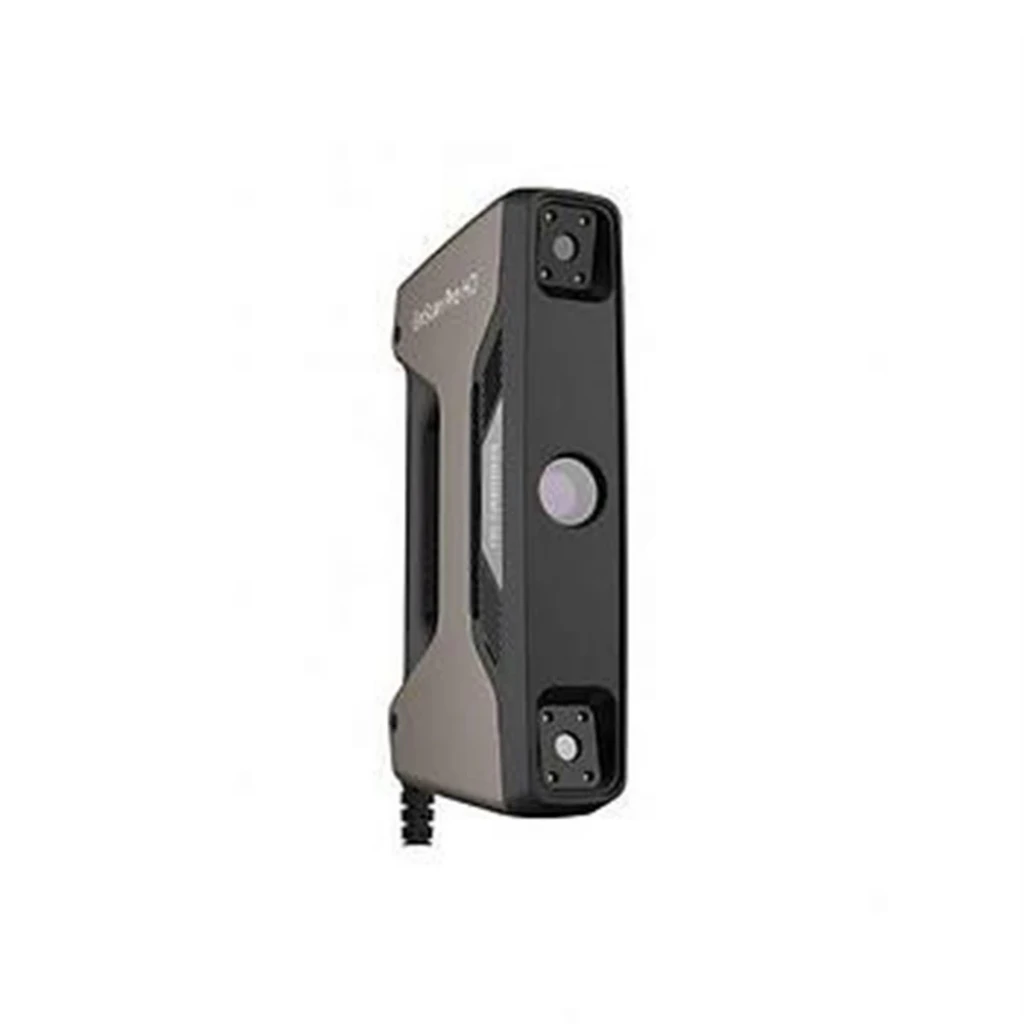

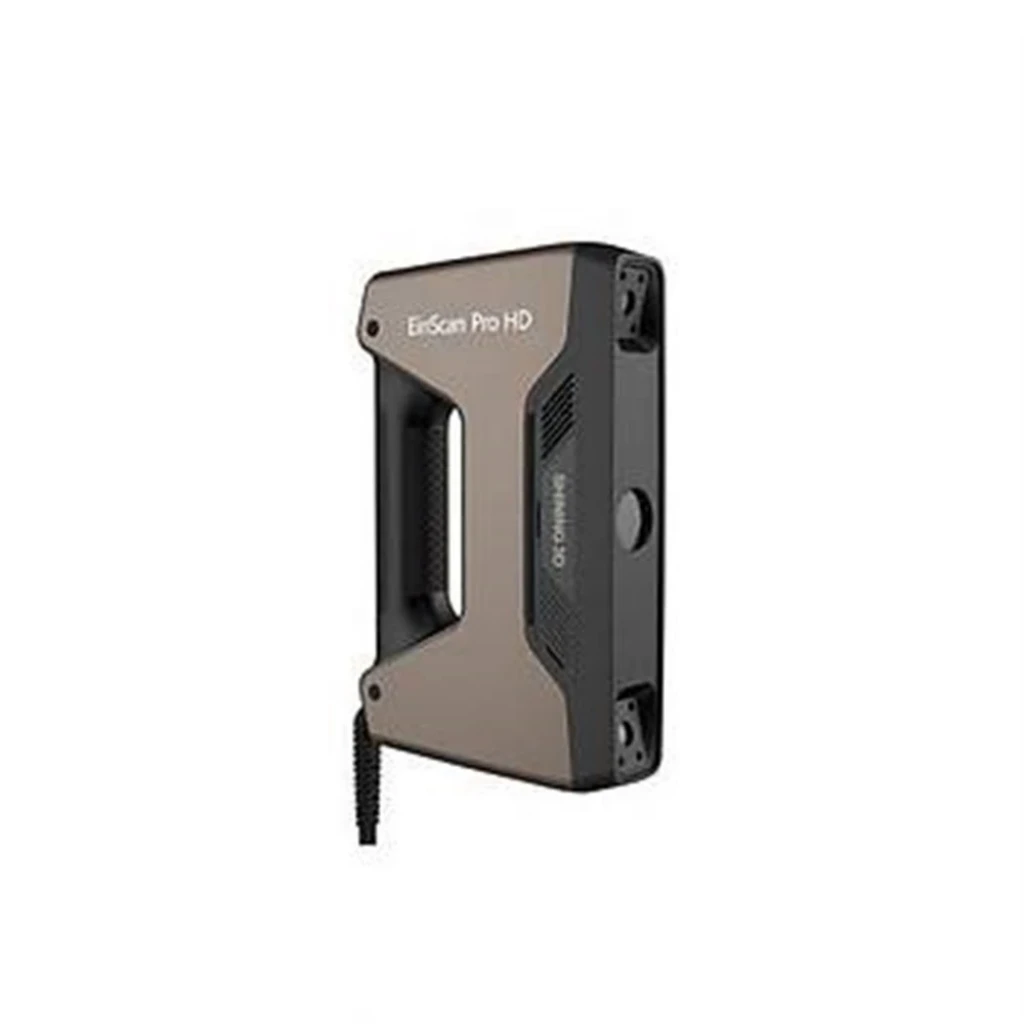

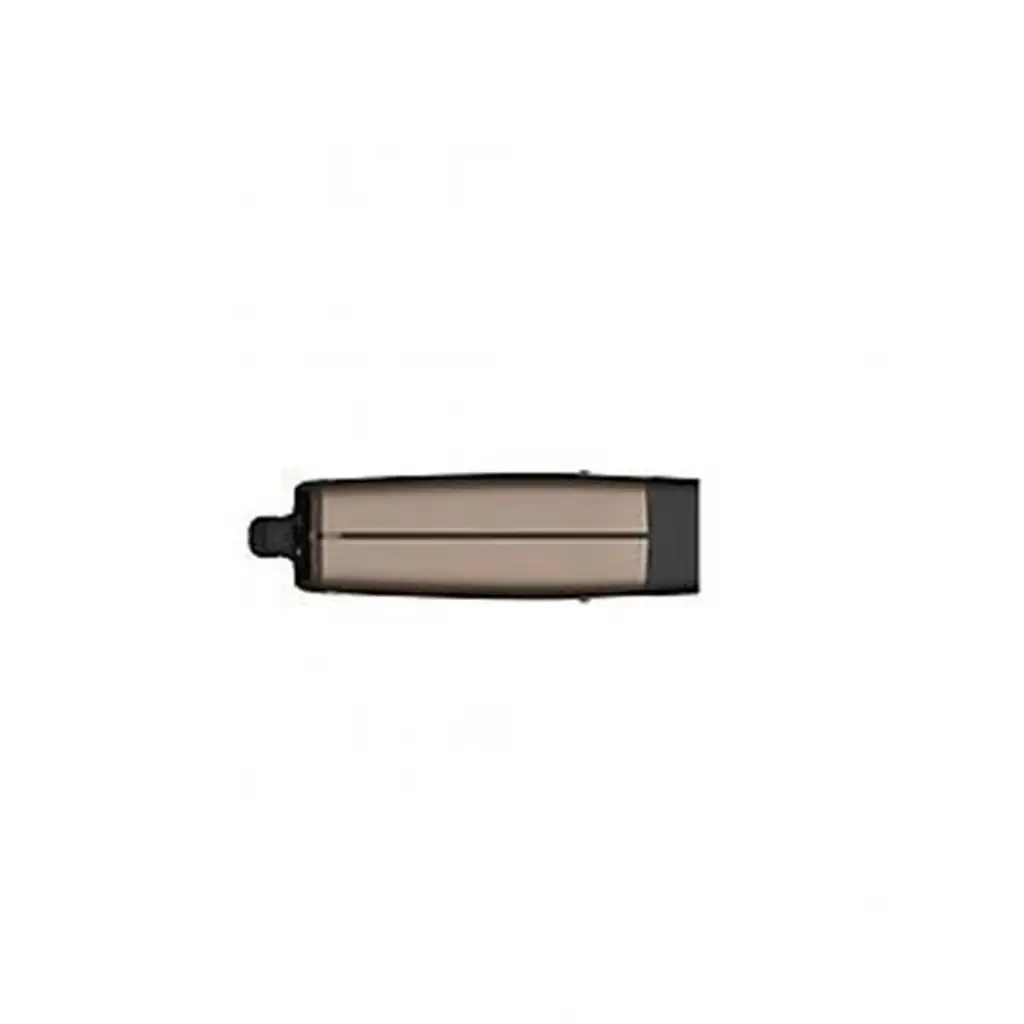

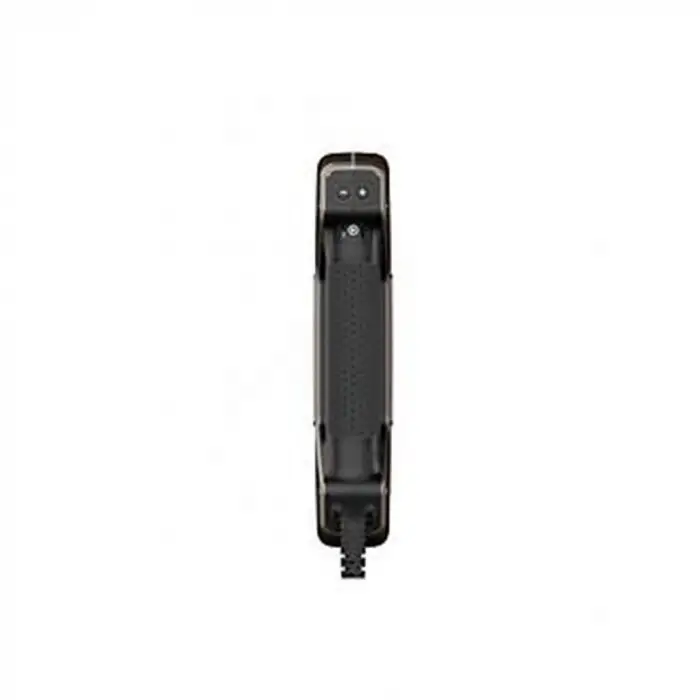

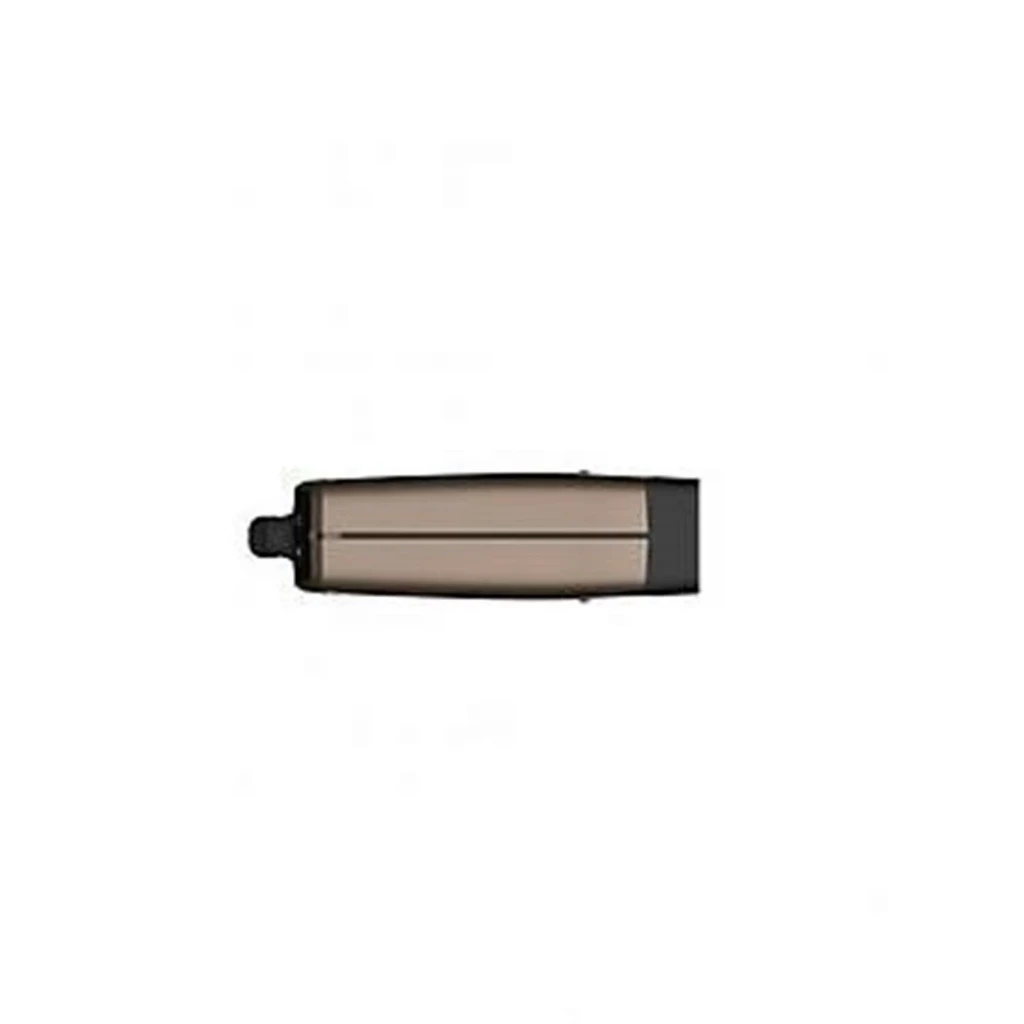

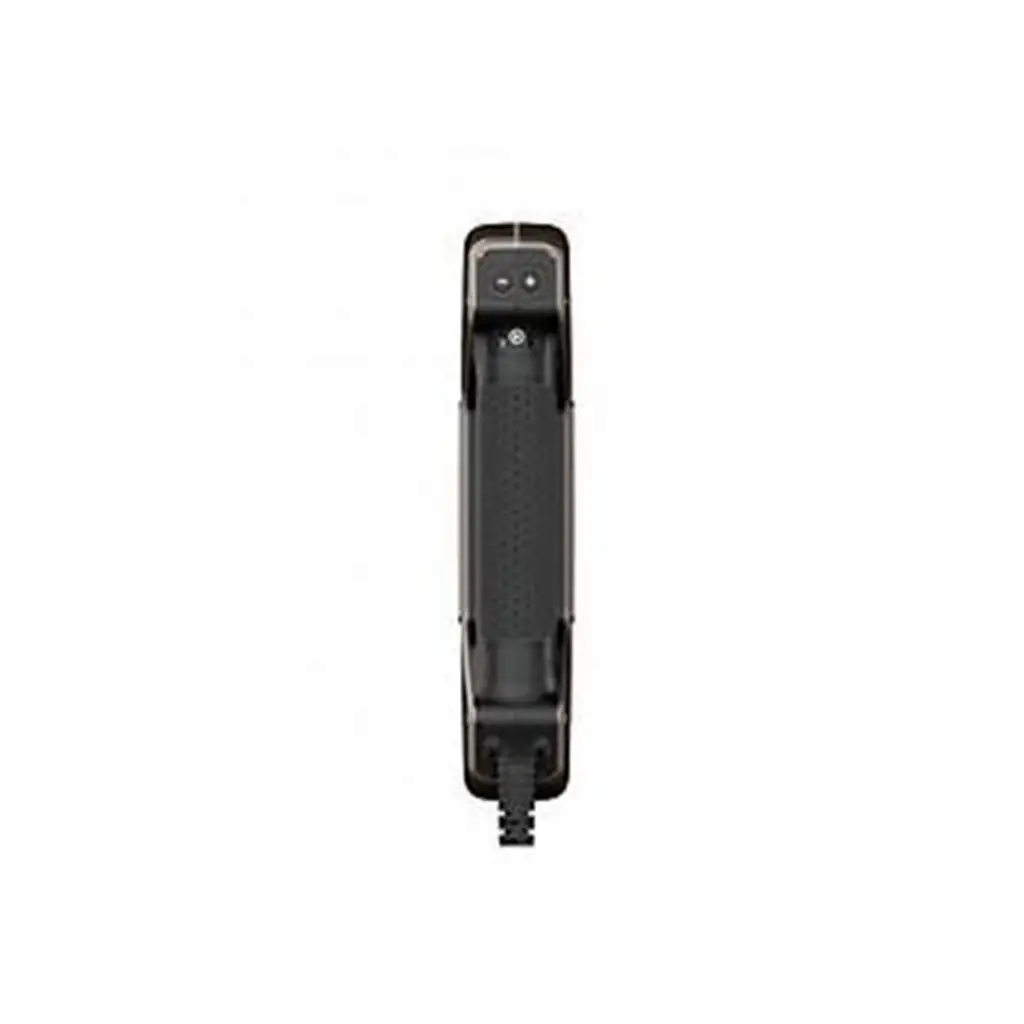

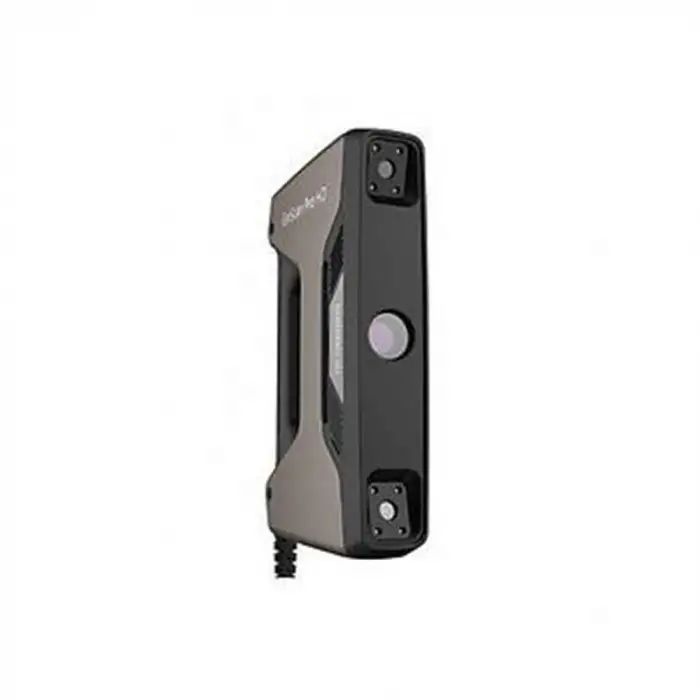

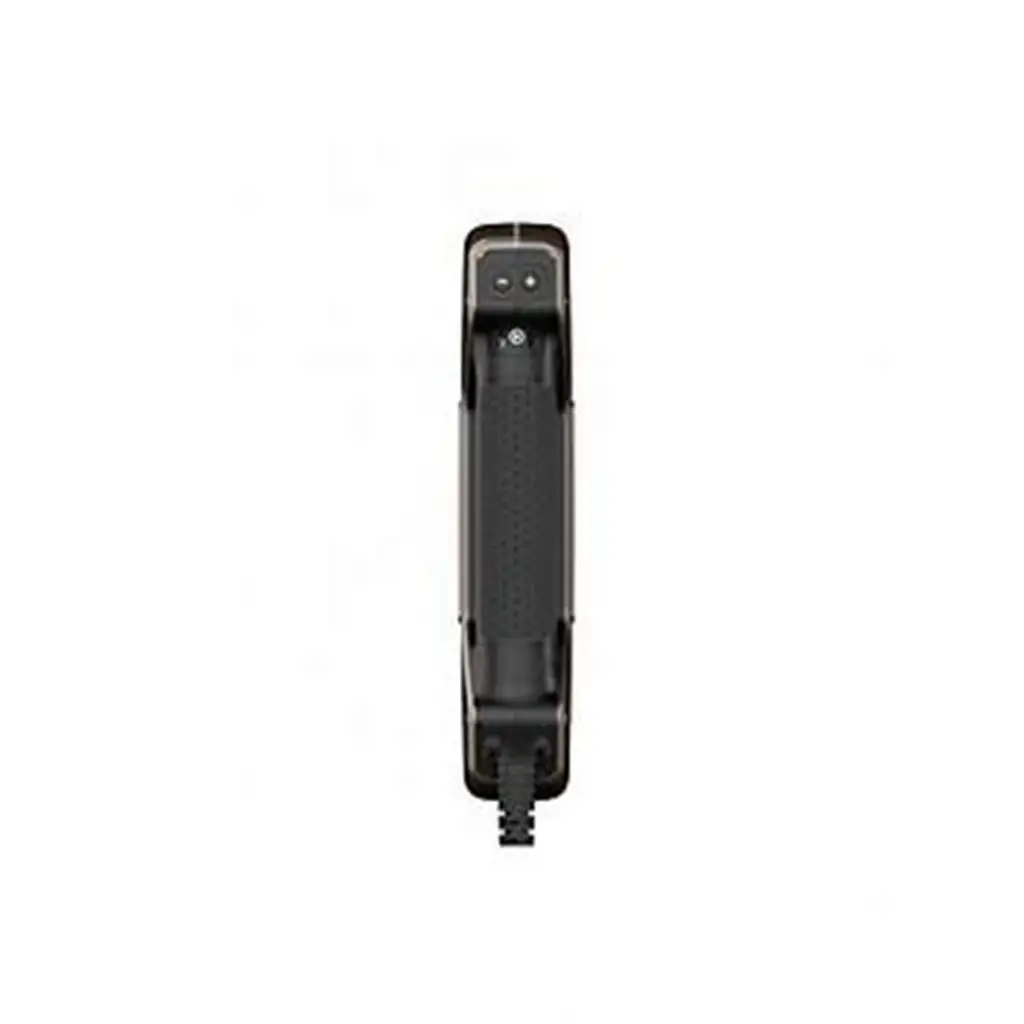

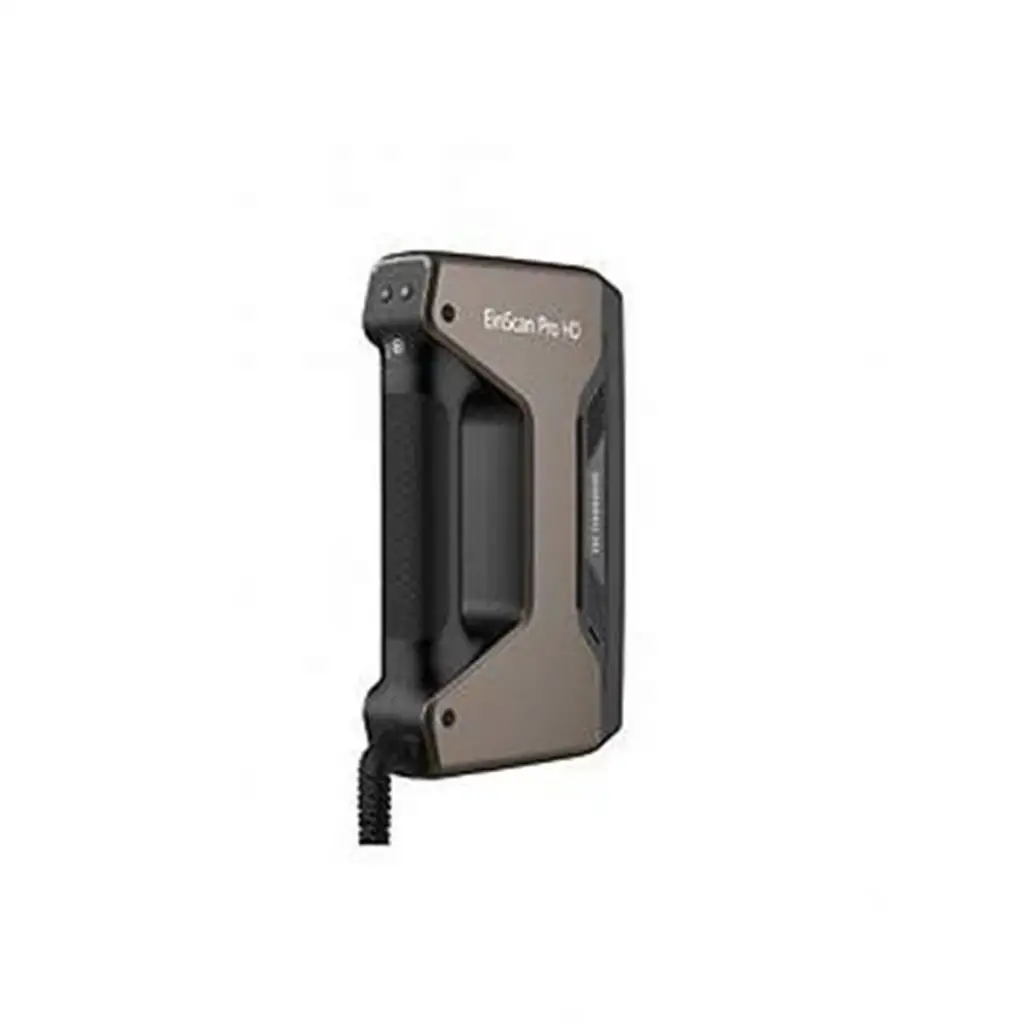

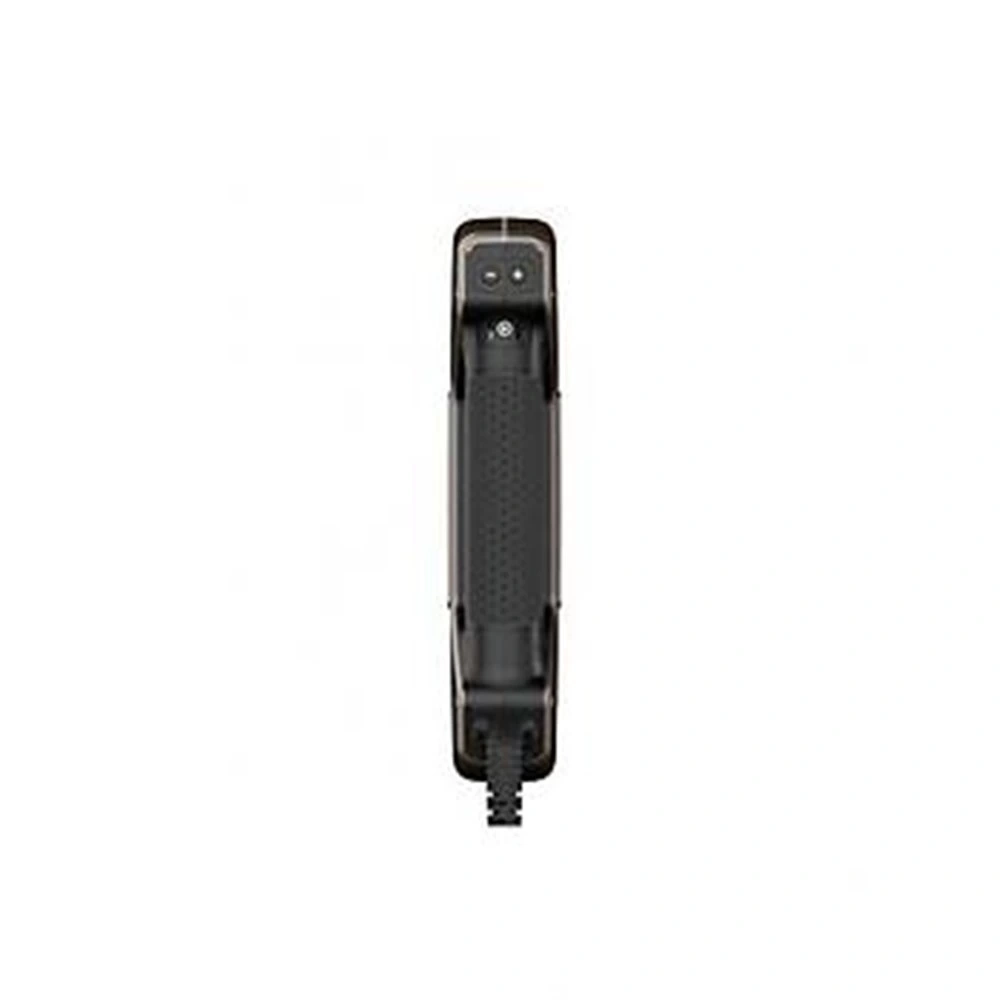

Shining 3D EinScan Pro HD 3D Tarayıcı:
EinScan Pro el tipi 3D tarayıcı serisinin yeni üyesi EinScan Pro HD çok işlevli ve modüler tasarıma sahiptir ve elde tarama olmasına rağmen yüksek çözünürlük ve doğruluk yakalamada benzersiz bir performans sunar.
Çok yönlü ve güçlü bir optimizasyona sahip cihazın tüm bileşenleri yüksek verimlilik ve profesyonel düzeyde 3D tarama deneyimi için bir araya getirildi. Kaliteli ve detaylı 3D modellemeyi önemseyen tasarımcılar ve mühendisler için güvenilir bir yardımcıdır.
İnce Ayrıntılar için Etkileyici Yüksek Çözünürlük
Yeni geliştirilen ışık projeksiyonu ve modüler yapısı ile, geleneksel olarak Sabit Tarama Modunda kullanılan şerit deseni taraması artık Elde HD Tarama Modunda (Handheld HD Scan Mode) kullanılabilir.
Optimize edilmiş algoritma sayesinde 0,2 mm minimum nokta mesafesi ayarı ile, el ile taramada sabit taramada olduğu kadar yüksek çözünürlük ve doğruluk sağlar.
Tarama Çeşitliğinde Sınırlar Kalkıyor
Yeni ışık projeksiyon donanımı ve yazılım algoritması ile EinScan Pro HD, 3D tarama teknolojisini yeni bir seviyeye taşır ve daha geniş bir yelpazede koyu veya siyah renkli nesneleri ve döküm metal yüzeyleri tarayabilir.
Hızlı Tarama ve Veri Transferi
EinScan Pro HD, el tipi tarama modunda saniyede 3.000.000 noktaya kadar tarayabilirken, Sabit Tarama Modunda ise her bir kareyi 0,5 saniyede işleyen tarama kabiliyetinde çarpıcı bir yeteneğe sahiptir.
SB 3.0 sayesinde yüksek hızlı veri iletimi sağlar.
Yüksek Kaliteli 3D Modelleme için Yüksek Doğruluk
Kullanım modlarına göre, hem tarayıcı hem de nesneler tarama sırasında hareket ettirilebilir.
Sabit Tarama Modunda 0,04 mm'ye kadar doğruluk sağlarken, işaretçi hizalamasıyla Elde Tarama Modunda, hacimsel doğruluk 0,045 mm + 0,3 mm / m'ye kadardır.
Çoklu Tarama Modları ve Veri Hizalamaları ile Geniş Bir Uygulama Yelpazesi için Modüler Tasarım

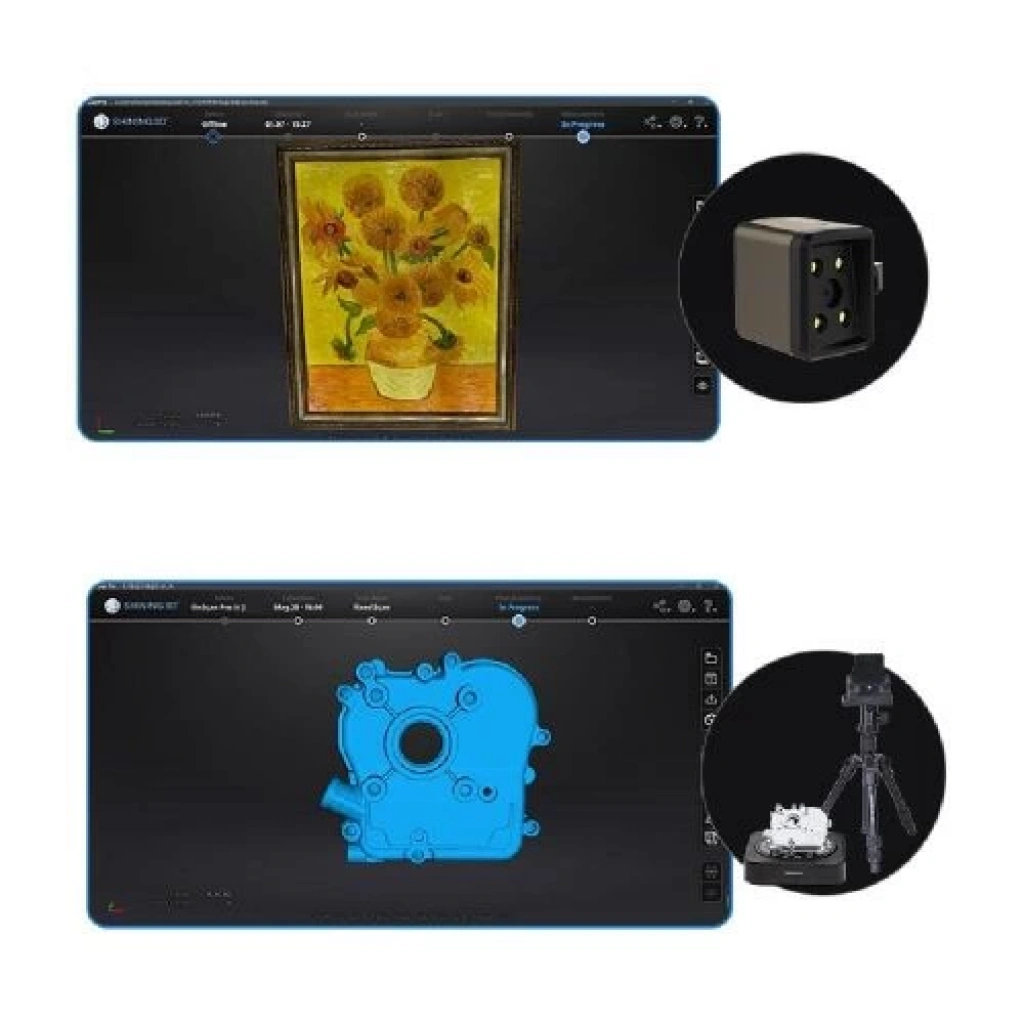

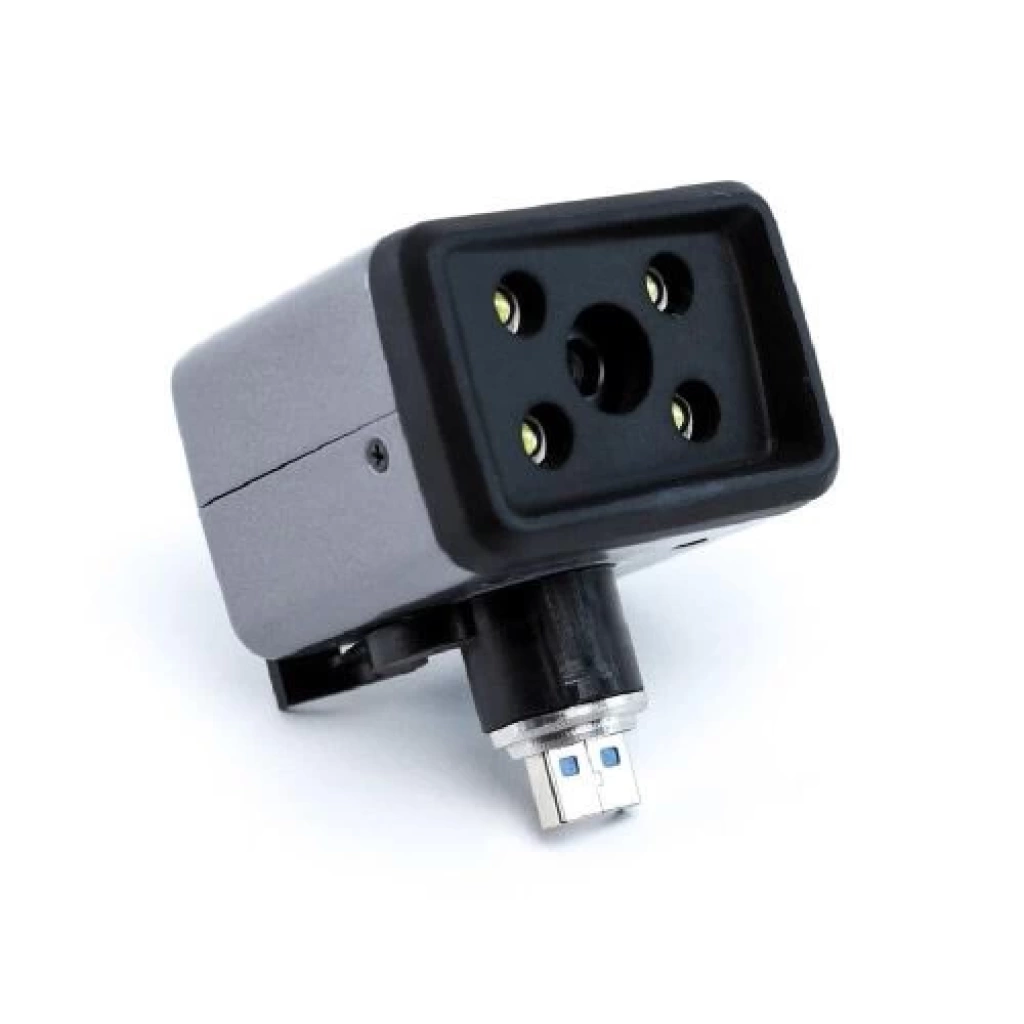

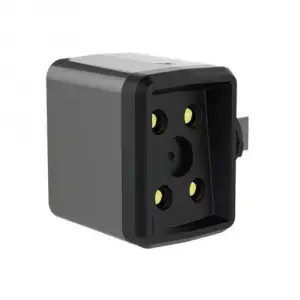

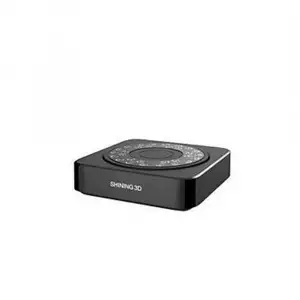

Daha farklı uygulama alanları için tarama deneyiminizi genişletmek mümkün. Modüler olarak tasarlanmış EinScan Pro HD'ye Renk Paketi, Endüstriyel Paket gibi parçalar ekleyebilirsiniz.
Özellik hizalama, işaretçi hizalama, döner tabla kodlu hedef hizalama, manuel hizalama ve doku hizalama (Renk Paketi ile) gibi çoklu konumlandırma yöntemlerini kullanarak hiçbir ek hazırlık yapmadan tarama verimliliğini büyük ölçüde artırabilirsiniz.

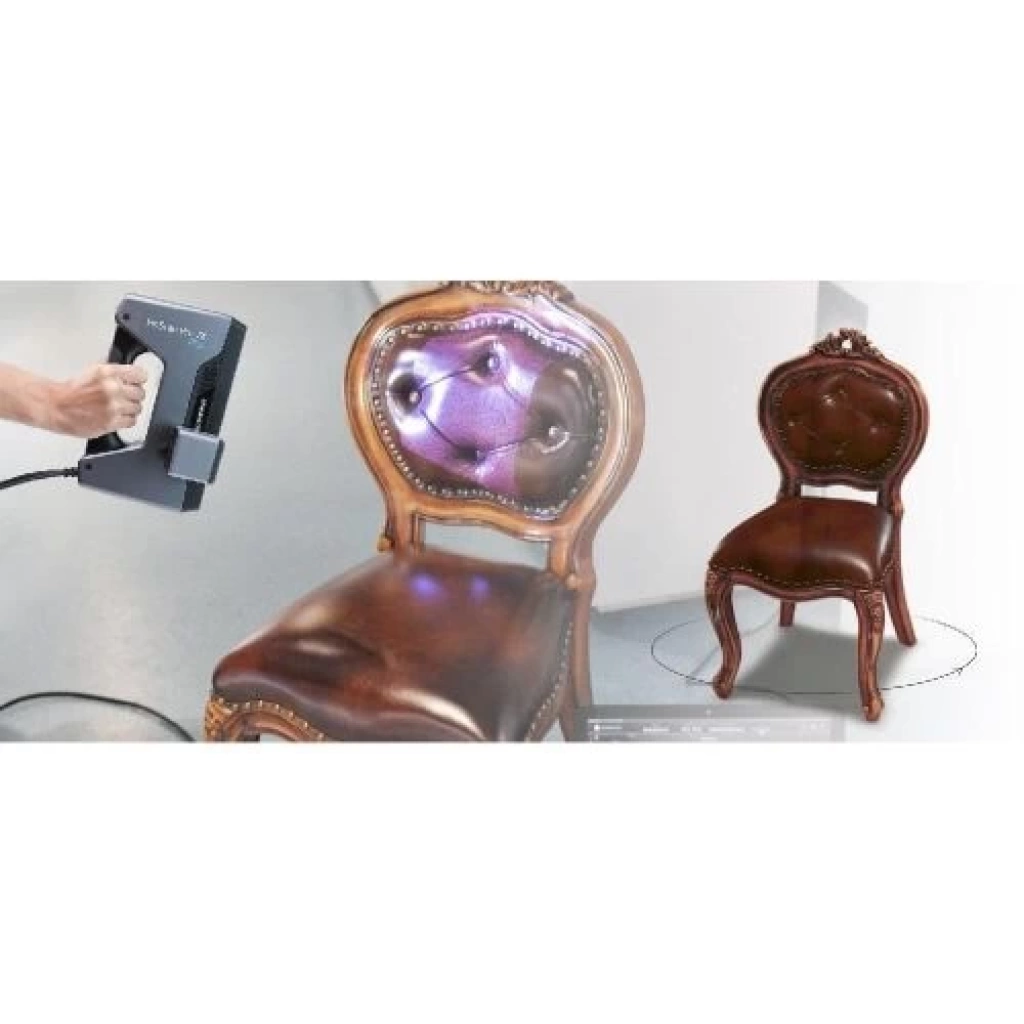

Taşınabilir EinScan Pro HD, Nereye Giderseniz Sizinle Gelir
Ergonomik tasarımlı EinScan Pro HD hafiftir, gittiğiniz her yere kolayca götürebilirsiniz; kolay tak ve çalıştır özelliği, tarayıcıyı karmaşık kurulum olmadan çalıştırmanıza olanak tanır; kompakt boyut, tarayıcının özgürce hareket etmesini sağlarken, sınırsız bir tarama deneyimi sunar.
Paket boyutu: 37 x 36.5 x 13.5 cm
Ağırlık: 1.13 KG
ExScan Pro
-Basit kullanım
-Kullanıcı dostu arayüz
-Tarama sonrası veri işleme/düzenleme
-Ölçü kontrolü
SHINING 3D tarafından geliştirilen ExScan Pro, yüksek kaliteli 3D modeller oluşturmak için hem tarama hem de düzenleme araçlarından oluşan; 3D tarama ve veri işleme için profesyonel bir yazılımdır.
Solid Edge Shining 3D Edition
3D CAD tasarım işlevlerine sahip Solid Edge SHINING 3D Edition ile birlikte gelen EinScan Pro HD, yaratıcı fikirlerinizi gerçekleştirmenize yardımcı olacak kullanışlı ve güçlü bir 3D tasarım aracı sunmuş oluyor.
EinScan Pro Serisi 3D Tarayıcıların Doğruluğu
VDI/VDE 2634 standartlarına göre fabrika testinden geçmiştir.
EinScan Tersine Mühendislik Tasarım Paketi
Tersine mühendislik ve CAD yetenekleriyle gelen profesyonel bir 3D tarayıcı.
-
EinScan Pro HD Teknik Özellikleri
|
Tarama Modu
|
Elde HD Tarama
|
Elde Hızlı Tarama
|
Döner Tabla ile
|
Döner Tablasız
|
Tarama Doğruluğu
|
0.045 mm'ye kadar
|
0.1 mm'ye kadar
|
0.04 mm
|
0.04 mm
|
Hacimsel Doğruluk [1]
|
0.3 mm/m (Markers Alignment)
|
0.3 mm/m (Markers Alignment)
|
|
|
Tarama Hızı
|
10 fps
3,000,000 nokta/s
|
30 fps
1,500,000 nokta/s
|
Tek Tarama < 0.5s
|
Tek Tarama < 0.5s
|
Nokta Uzaklığı
|
0.2 mm - 3 mm
|
0.25 mm - 3 mm
|
0.24 mm
|
0.24 mm
|
Tek Tarama Aralığı
|
209*160 mm - 310*240 mm
|
Alan Derinliği
|
±100 mm
|
Çalışma Uzaklığı
|
510 mm
|
Işık Kaynağı
|
LED
|
Hizamala Modları
|
Markers Alignment
Feature Alignment [2]
Hybrid Alignment [3]
|
Markers Alignment
Texture Alignment [4]
Feature Alignment
Hybrid Alignment
|
Turntable Coded Targets, Feature, Markers, Manual Alignment
|
Markers, Feature, Manuel Alignment
|
Doku Tarama
|
Var; Color Pack ile
|
Var; Color Pack ile
|
Var; Color Pack ile
|
Var; Color Pack ile
|
Dış ortamlarda
|
Koruyucu kullanarak direkt güneş ışığından kaçınınız
|
Tarama için özel objeler
|
Transparan, yansıtıcı yüzey veya karanlık objeler için tarama öncesi sprey uygulama
|
Yazılımlar
|
ExScan Pro, Solid Edge SHINING 3D Edition
|
3D Basılabilir Dosya
|
3D baskı için su sızdırmaz 3D model çıktısı alınabilir.
|
Dosya Formatı
|
OBJ, STL, ASC, PLY, P3, 3MF
|
Ağırlık
|
1.25 kg bir (USB 3.0 dahil)
|
Desteklenen İşletim Sistemi
|
Win10 (64 bit)
|
Bilgisayar Gereksinimi (Gerekli)
|
Grafik Kart: Quadro card P1000 ve yüksek veya NVIDIA GTX660 ve yüksek, işlemci: Intel (R) xeon E3-1230, Intel (R) I5-3470, Intel (R) I7-3770,; Yüksek hızlı USB 3.0, Hafıza: 8 GB
|
Bilgisayar Gereksinimi (Önerilen)
|
Grafik kart:: NVIDIA GTX1080 ve yüksek; video hafıza: >4GB, işlemci: I7-8700, Hafıza: 64GB; Yüksek hızlı USB 3.0
|
[1] Hacimsel doğruluk, 3B veri doğruluğu ile nesne boyutu arasındaki ilişkiyi ifade eder; doğruluk 100 cm'de 0,3 mm azalır.
Sonuç, işaretçi hizalaması altında kürenin merkezi ölçülerek elde edilir.
[2] Yüzeyde zengin geometrik özelliklere sahip nesneleri tararken bu hizalamayı seçin.
[3]. Hybrid Alignment (Karma hizalama), Markers Alignment (işaretçi hizalama) ve Feature Alignment(özellik hizalamasının) otomatik olarak değiştirilebileceği anlamına gelir.
[4]. Bu hizalamanın Renk Paketi desteğine ihtiyacı vardır ve nesnenin yüzeyinde zengin renk dokusu bilgisi gerektirir.
SHINING 3D, teknik özellikler ve resimlerdeki herhangi bir değişikliği açıklama hakkını saklı tutar. Daha fazla bilgi için lütfen einscan.com adresine bakın.
