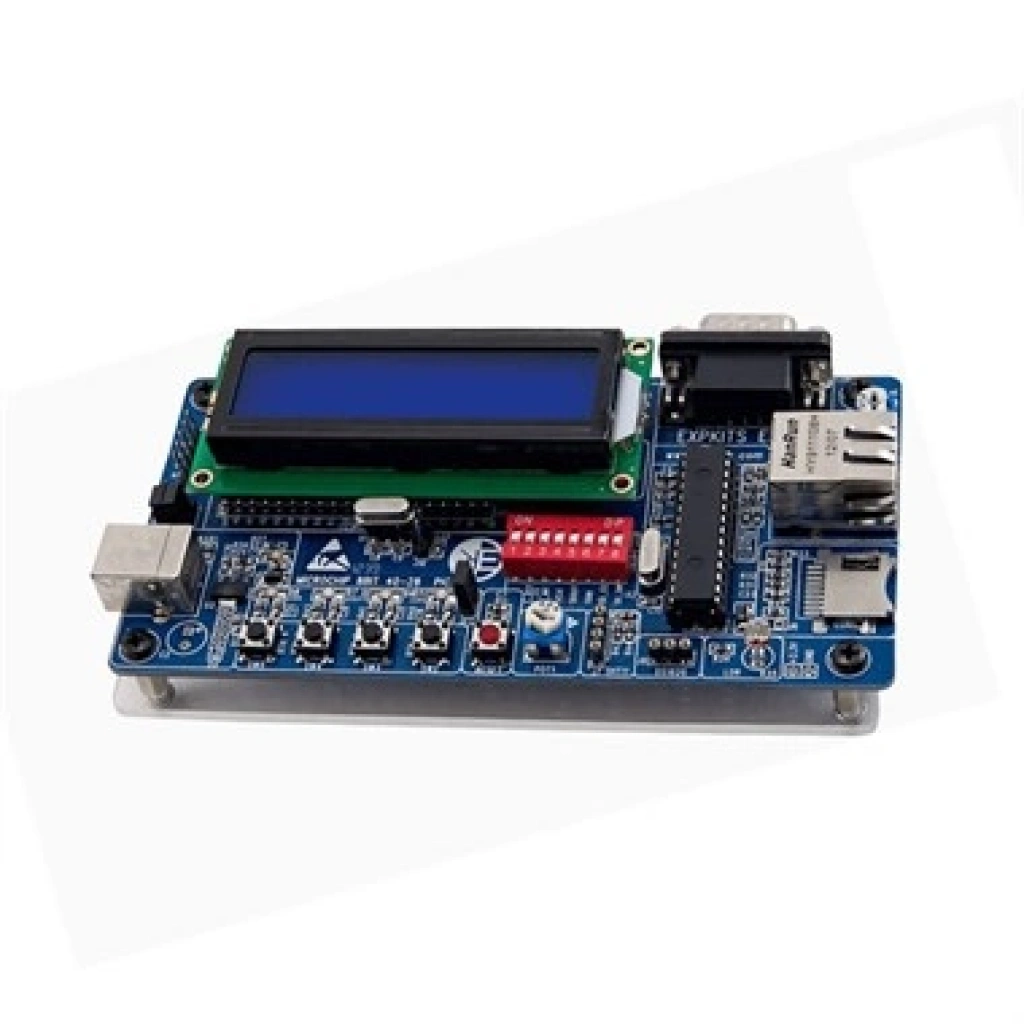

EXS04 kartı 28 veya 40 pinli PIC mikrodenetleyiciler için tasarlanmış giriş seviyesinde geliştirme kartıdır. Kit üzerinde 2x16 karakter LCD bulunmaktadır. Bu lcd ile bir çokişlemi görsel olarak izlemek mümkündür. Kart üzerinde ENC28J60 standalone10Mbit ethernet devresi hazır olarak bulunmaktadır.
ENC28J60 standalone ethernetkontrolörüne SPI üzerinden haberleşmektedir. Günümüzde çok yaygınlaşmış olanmicro SD hafıza kartı ile çalışabilme imkanı vardır. SPI port üzerindenerişilmektedir. Ethernet haberleşmesinin dışında kart üzerinde USB ve UART haberleşme devreleri de mevcuttur. Kullanıcı kontrolü için 4 adet buton ve 4adet gösterge ledi bulunmaktadır. Sesli ikaz için bir adet buzzer devresivardır.
Analog ölçme için 1 adet pot ile 1 adetLDR bulunmaktadır. LDR ile ışık seviyesine bağlı analog ölçüm yapılmaktadır.Sıcaklık ölçme için 1 adet DS18B20 soketi vardır. Sıcaklık ve nem ölçme işlemiyapan SHT11 sensör desteğide vardır. Mikrodenetleyicinin tüm pinlerine erişebileceğinizheader delikleri bulunmaktadır. Bu sayede mikrodenetleyicinin istenilen pinlerine ekdevreler kolaylıkla bağlanabilir.
Reset için 1 adet buton ile 1 adet 12 Mhz kristal osilatör kartın üzerinde bulunmaktadır. Programlama işlemini JTAG port, USB ve UART üzerinden 3 farkı şekilde yapabilirsiniz. Kart üzerinde 3.3V besleme voltajı için 1 adet LM1117 regulatörü bulunmaktadır. 1 adet de beslemeindikatör ledi vardır.
Laptoplarınızdaki USB port beslemesinikullanarak her yerde yazılım geliştirebilirsiniz. Laptop çantanızın boş olanbir gözüne rahatlıkla koyabilirsiniz. Kit 1. Sınıf kalitede pcb ve smdmalzemeler ile üretilmiştir. Mühendisler ve elektronik öğrencileri, kitüzerinde kolayca denemeler yaparak, yazılımlarınızı hızla geliştirebilirsiniz.Projelerin kısa zamanda tamamlanmasında en önemli yardımcınız olacaktır.
Öğretmenler ve elektronik eğiticileri,öğrencilerinize gerçek uygulamalar yaptırırak, pratik bilgilerin öğrenciye dahaiyi aktarılmasına ve başarının yükselmesini sağlayabilirsiniz. Amatör olarakelektronik ile uğraşanlar, yeni teknolojilere sahip mikrodenetleyiciler ile çalışmanızı, kitüzerindeki donanımlar ile uygulamaları hızla kavramanızı program yazmakabiliyetlerinizin hızla gelişmesini sağlayacaktır.
Teknik Özellikler
- 8 bit 40-28 pinli Microchip PIC desteği.
- 5 Pin programlama header.
- 1 Reset devresi.
- 20Mhz kristal.
- 2x16 karakter lcd.
- Ethernet haberleşme devresi.
- USB haberleşme devresi
- Uart haberleşme devresi.
- Micro SD soket.
- DS18B20 ısı ölçme devresi
- SHT11 ısı ve nem devresi.
- 4 adet kullanıcı ledi.
- 4 adet kullanıcı butonu.
- LDR ışık ölçme devresi.
- Analog ölçme devresi.
- Buzzer ses devresi.
- Tüm pinlere erişimi sağlayanheaderlar.
- 3.3V besleme devreleri.
- 2 Katlı 1. sınıf PCB ve SMDmalzeme ile tasarım.
Paketİçeriği
- 1 Adet EXS04 PIC8 GeliştirmeKartı
- 1 Adet 2x16 LCD
- 1 Adet 8 Bit PIC MCU
- 1 Adet USB Bağlantı Kablosu
- 1 Adet Program Cdsi
- 1 Adet Pleksi Altlık
