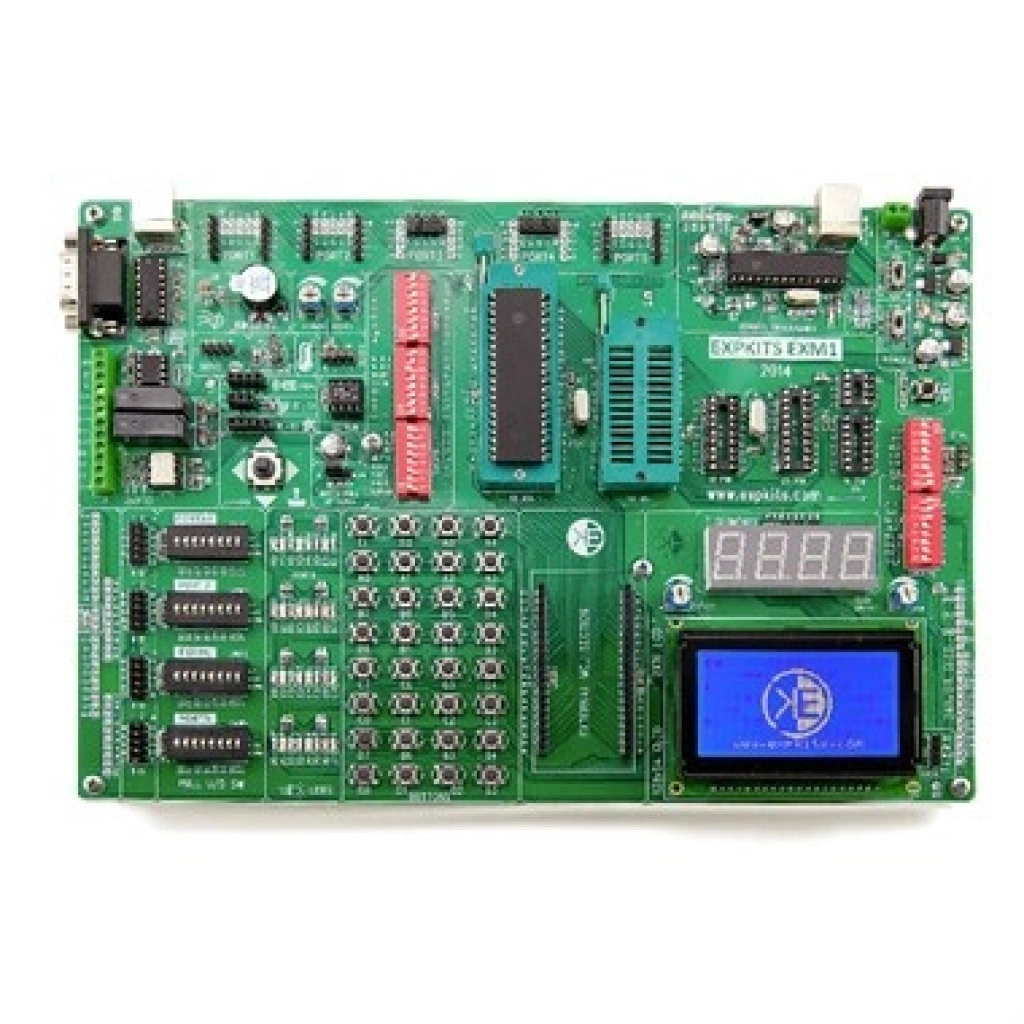

EXM1 geliştirme kiti, mikrokontrolörlerin öğrenilmesi için tasarlanmış bir geliştirme platformudur. 4 Temel parçadan oluşmaktadır.

• Mikrodenetleyici soketleri
• USB programlayıcı
• Çeşitli devre parçaları
• Ek bağlantı soketleri.

EXM1 mikrokontrolcü desteği 2 gruptur;

• Birinci grupta 8 bit Microchip 10Fxxx, 12Fxxx, 16Fxxx ve 18Fxxx ailesinden 40, 28, 20, 18, 14 ve 8 pinli PIC mikrodenetleyicileri bulunmaktadır.
• İkinci grupta "External Microcontroller Section" kısmı üzerinden takılabilecek diğer mikrodenetleyicileri kapsar.

Bu kit destek verdiği/vereceği mikrodenetleyiciler çok geniştir ve değişik firmaların ürünlerini kapsar. Tasarımından gelen bu yapısı sayesinde karşılaşabileceğiniz projelerin büyük bir çoğunluğuna destek verir. Expkits tarafından sunulacak mikrodenetleyici boardları ile bu imkanları kolayca elde edebileceksiniz. Ayrıca kullanıcılar kendi geliştirecekleri mikrodenetleyici boardlarını kart üzerinde rahatça kullanabilirler. Tek yüzlü pcb baskısından üreteceğiniz mikrodenetleyici boardlarını dahi kit üzerinde rahatça kullanabilirsiniz.

Kartın tasarımı, kullanılacak mikrodenetleyicilerin tüm özelliklerini rahatça kullanabilmeniz amacıyla, ihtiyacınız olan bir çok devre parçaları bir araya getirilerek yapılmıştır. Geliştirme kartının bu yapısı sayesinde mikrodenetleyici programlamayı çok kolayca öğrenebilirsiniz.

Ayrıca harici devrelerin bağlanabileceği portlar bulunmaktadır. Expkits bu portlara bağlanacak devreler ile kitin kullanım sahasını geliştirecektir. Sizde bu portlara kendi devrelerinizi tasarlayarak bağlayabilirsiniz.

Kartın üzerinde Expkits tarafından geliştirilmiş USB2.0 programlayıcı ile çok hızlı ve güvenli bir şekilde 40, 28, 20, 18, 14 ve 8 pinli Microchip PIC mikrodenetleyicileri programlayabilirsiniz.

Elektronik firmaların AR-GE projelerini geliştirmelerinde önemli görevler üstleneceklerdir. Mühendisler, ve elektronik öğrencileri kolayca denemeler yaparak, programlama ve elektronik yeteneklerini hızla geliştirebilirler. Elektronikle hobi olarak uğraşanlar için elektroniği öğrenebilecekleri en uygun platformdur.

• Microchip 8 bit PIC mikrodenetleyici desteği.
• Harici mikrodenetleyici soketi ile farklı firmalardan mikrodenetleyici desteği. (External Microcontroller Section)
• 40 ve 28 pin ZIF soket desteği.
• 20, 18, 14 ve 8 pin entegre soket desteği.
• 3 adet kristal soketi.
• ExpKits Exprog USB 2.0 programlayıcısı ile mikrodenetleyicileri soketlerinden ayırmadan programlayabilme.
• ICSP modunda harici devrelerdeki mikrodenetleyicileri programlayabilme.
• 5 adet harici devre çıkış portu. Bu port yapısına uygun harici devre desteği verilecektr.
• 2x16 LCD desteği ve kontrast potu
• 128x64 GLCD desteği
• 240x128 GLCD desteği
• GLCD kontrast potu.
• Touch için sürücü devresi.
• 4 Adet 7 segment display
• 8' li dipswitchler. Çeşitli küçük devrelerin ana devreye bağlantılarının yapılmasını sağlar.
• Mini joystick.
• USB haberleşme devresi.
• RS232 haberleşme devresi.
• RS485 haberleşme devresi.
• SHT1x Sıcaklık ve nem ölçme devresi.
• DHT11 Sıcaklık ve nem ölçme devresi.
• DS18B20 ile sıcaklık ölçme desteği.
• LM35 ile analog sıcaklık ölçme desteği.
• Analog sinyal ölçüm için 2 adet pot.
• Buzzer devresi.
• 2 Adet 220V 3A röle çıkış devresi.
• 2 Adet dijital input devresi.( 2x Opto input )
• Servo motor sürme desteği.
• IRDA desteği.
• RF-RX modül desteği.
• RF-TX Modül desteği.
• Fotosel LDR devresi.
• I2C Seri EEPROM.
• USB Beslemesinden Çalışma. USB de iken harici kaynak gerekmez.
• Harici Güç Kaynağı ile Çalışma. (Maximum 9V DC Adaptör bağlanması normaldir.)
• USB Yada Harici Güç Seçim Soketi.
• 5V ve 3.3V voltaj devresi ve çalışma voltajı seçim soketi.
• Tüm pinler için 4 adet 5x2 IDC çıkış soketleri.
• Tüm pinler için tek sıra pin header çıkış soketi.
• 8' li Tristate dip switchler ile her pini ayrı ayrı Pull-Up ve Pull-Down yapabilme imkânı.
• Her pine bağlı 32 adet LED ve port olarak led gruplarını kontrol edebilme.
• 32 buton ile tüm mikrodenetleyici pinlerini kontrol edebilme.
• Butonların 1KR üzerinden 5V veya GND olarak seviye tanımlayabilme.
• Reset devresi.
• Opsiyonel pleksiglas altlık ile kitin korunmasının artırılması.
• 1. Sınıf kalitede PCB ve Smd malzemeler kullanılarak üretilmiştir.

• 1 adet EXM1 PIC Geliştirme kartı
• 1 adet PIC18F4520
• 1 adet 2X16 LCD
• 1 adet WG12864B
• 1 adet USB kablosu
• 1 adet 20 Mhz kristal
• 1 adet 4 Mhz kristal
• 1 adet Program DVDsi.
