Giriş

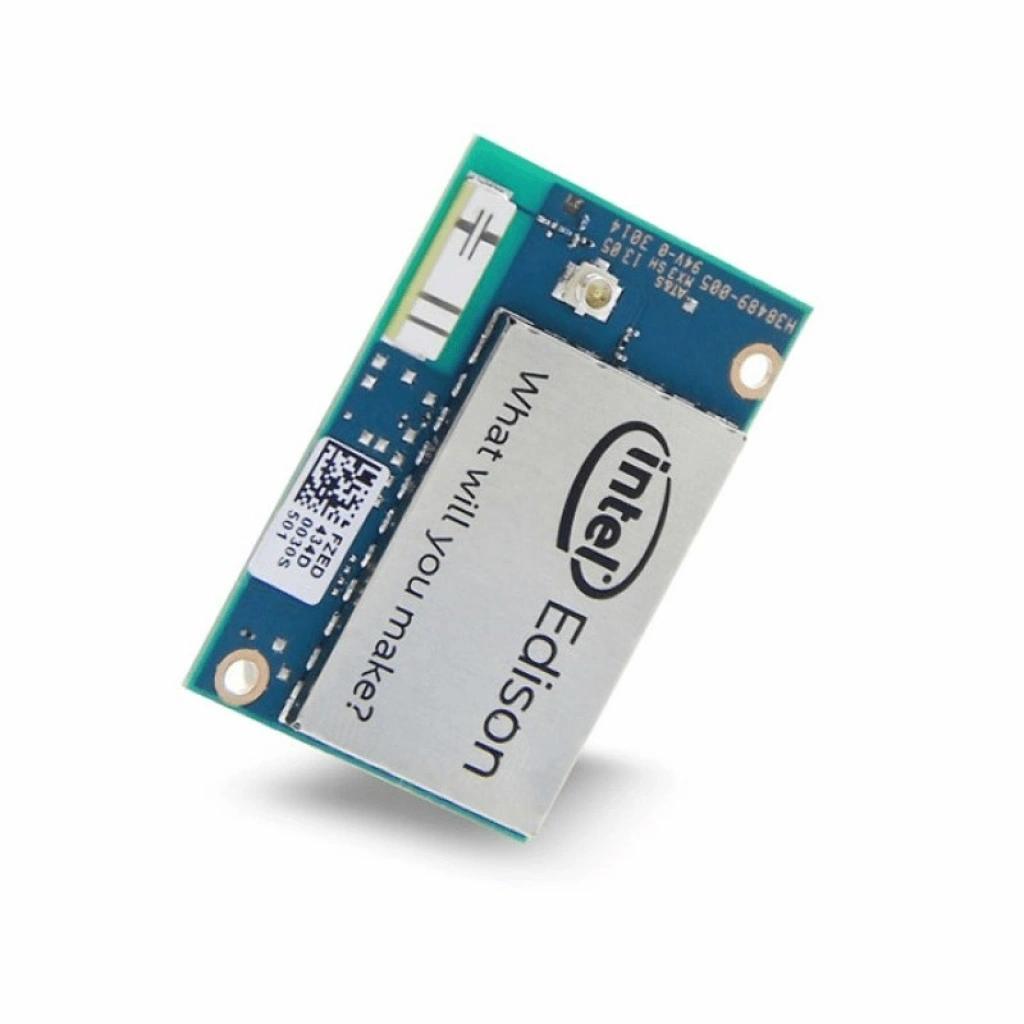

Intel ° Edison geliştirme platformu, bir dizi mucit, girişimci ve tüketici ürün tasarımcısına hızlı bir şekilde prototip üretmek ve "Internet of Things" ve giyilebilir bilgisayar ürünleri üretmek için önündeki engellerin üstesinden gelmek üzere tasarlanmıştır.
Intel Edison Geliştirme Kartı
Arduino Eskizini, Linux, Wi-Fi ve Bluetooth'u destekler. Board I / O: Arduino Uno ile uyumlu (6 PWM yerine 4 PWM hariç):
- 20 dijital giriş / çıkış pimi, PWM çıkışları olarak 4 pin içerir.
- 6 analog giriş.
- 1 UART (Rx / Tx).
- 1 Bilgisayar
- 1 ICSP 6-pinli başlık (SPI).
- Mikro USB aygıt konnektörü VEYA (mekanik anahtar vasıtasıyla) standart boyutlu USB ana makine Tip A konektörü.
- Mikro USB cihazı (UART'a bağlı).
- SD kart konektörü.
- DC güç prizi (7 ila 15 VDC girişi).
Intel'in Edison Breakout Kartı
Intel'in Edison modülünden biraz daha büyük olan Intel'in Edison Koparma Kartında asgari özellikler bulunur:
- Edison modülünün doğal 1.8 V I / O'sunu ortaya çıkarır.
- Through-hole lehimleme noktalarının 0,1 inç grid I / O dizisi.
- USB Micro Type-AB konnektörlü USB OTG.
- USB OTG güç anahtarı.
- Şarj Aleti.
- USB'den USB mikro Tip B konektörlü UART köprüsüne cihaz.
- DC güç kaynağı jakı (7 ila 15 VDC girişi).
IoT Analytics Platformu- Aygıttan Aygıta ve Aygıttan Bulut'a kesintisiz iletişim sağlar.
- Veri akışınızda gelişmiş analizlere dayalı uyarıları tetikleyen kurallar uygulayabilme. Bulutta veri toplamak, depolamak ve işlemek için kullanılan temel araçlar.
- Sınırlı ve ticari olmayan kullanım için ücretsiz.
Intel Edison Geliştirme Kartı Özellikleri
Fiziksel Özellikler
- Form faktörü: 70 kutuplu konektörlü pano
- Boyutlar: 35,5 x 25,0 x 3,9 mm (1,4 x 1,0 x 0,15 inç) maks.
- C / M / F Konnektör: Kalkanlı Mavi PCB / Muhafaza yok
- Çalışma sıcaklığı: Hirose DF40 Series (1.5.2.0 veya 3.0 mm yığın yüksekliği) 32 - 104 ° F (0 - 40 ° C)
Dış Arayüzler
Şu şekilde yapılandırılabilen toplam 40 GPIO:
- SD kartı: 1 arayüz
- UART: 2 kontrol cihazı (1 tam akış kontrolü, 1 Rx / Tx)
- I2C: 2 kontrol cihazı
- SPI: 2 yonga seçimli denetleyici
- I2S: 1 denetleyici
- GPIO: İlave 12 (4 adet P140M kapasiteli)
- USB 2.0: 1 OTG denetleyicisi
- Saat çıkışı: 32 kHz. 19.2 MHz
Edison Bileşenleri
- SoC: İki çekirdekli, çift dişli Intel'in 500 MHz'lik Atom CPU'su ve 100 MHz'de 32 bit Intel'in Quark mikro denetleyicisi içeren 22 nm Intel SoC
- RAM: 1 GB LPDDR3 POP bellek (800MT / sn'de 2 kanal 32bits)
- Flash bellek: 4 GB eMMC (v4.51 spec)
- Wi Fi: Broadcom 43340 802.11 a / b / Wn: Çift bantlı (2.4 ve 5 GHz) Dahili anten veya harici anten (SKU yapılandırmaları)
- Bluetooth Bluetooth 4.0
Güç:
- Giriş: 3.3 - 4.5 V
- Çıkış: 100 ma®3.3 V ve 100 ma @ 1.8 V
- Güç: Bekleme (Raflar yok): 13 mW / Bekleme süresi (Bluetooth 4.0): 21.5 mW (BT4-S4-14) / Bekleme süresi (Wi-n): 35 mW
Firmware + Yazılım:
- CPU İşletim Sistemi: Yocto Linux 'v1.6
- Geliştirme ortamları: Arduino 'IDE Eclipse destekleyen: C. C ++ ve Python Intel XDK destekleyen: NodeJS ve HTMLS
- MCU İşletim Sistemi: RTOS
- Geliştirme ortamları MCU SDK ve IDE
