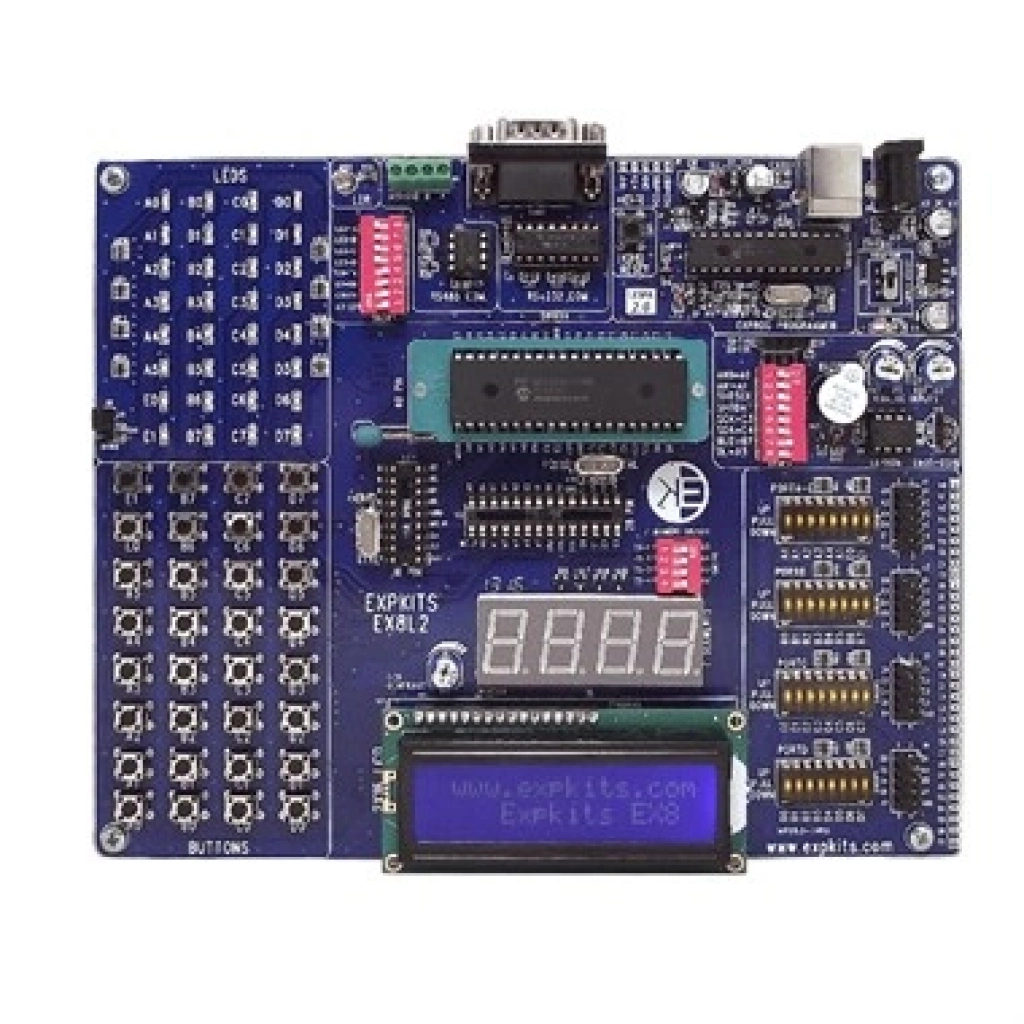

EX8L (EX1C) geliştirme platformu temel olarak aşağıda belirtilen 2 parçadan oluşmaktadır.
- Expkits PIC Geliştirme Kartı
- Expkits EXPROG USB2.0 PIC Programlayıcı
EX8L Microchip 16Fxxx ve bazı 18Fxxx ailesinden 40, 28 ve 18 pinli PIC denetleyicilerini desteklemektedir. Kartın tasarımı, bu mikrodenetleyicilerin tüm özelliklerini rahatça kullanabilmeniz amacıyla, ihtiyacınız olan tüm devre parçaları bir araya getirilerek yapılmıştır. PIC mikrodenetleyicileri kolayca öğrenebileceğiniz küçük, kaliteli, taşınabilir, düşük güç ihtiyacı olan, usb 2.0 programlayıcısı olan ve sadece 1 usb kablosu ile tamamen çalıştırılabilen geliştirme kartıdır.Kartta bulunan donanımlar sayesinde harici devre ihtiyacınızı en az seviyeye indirir. Kartın üzerinde Expkits tarafından geliştirilmiş USB2.0 programlayıcı ile çok hızlı ve güvenli bir şekilde 18, 28 ve 40 pinli mikrodenetleyicileri programlayabilirsiniz. ICSP modunda programlayıcı olarak, değişik pin sayısına sahip harici devrelerdeki denetleyicileri programlayabilirsiniz.
Laptoplarınızdaki USB portunu kullanarak her yerde yazılım geliştirebilirsiniz. Laptop çantanızın boş olan bir gözüne rahatlıkla koyabilirsiniz.
Geliştirme kartını bilgisayarınızın USB portunda kullandığınızda, harici besleme ihtiyacı duymazsınız. Harici besleme ile de kullanılabilirsiniz.
Mühendisler ve öğrencilerin kolayca denemeler yaparak, yeteneklerini hızla geliştirebilecekleri bir şekilde tasarlanmıştır. İşlerin zamanında tamamlanmasında en önemli yardımcınız olacaktır.
Öğretmenler ve elektronik eğiticileri, öğrencilerinize gerçek uygulamalar yaptırırak bilgilerin öğrenciye daha iyi aktarılmasına ve başarının yükselmesinde en iyi yardımcınız olacaktır.
Amatör olarak elektronik ile uğraşanlar, kendi kendinize elektroniği öğrenmenize ve özellikle mikrodenetleyicili uygulamaları hızla kavramanızı program yazma kaabiliyetlerinizin hızla gelişmesini sağlayacaktır.
- 8 Bit PIC denetleyicileri öğrenmeye ve programlamaya başlayabileceğiniz modeldir.
- Sınıf PCB den kullanılmıştır.
- Pasif devre elemanları SMF olarak otomatik dizilmiştir.
Teknik Özellikler
- Microchip 8 bit 18, 28, ve 40 pinli PIC mikrodenetleyici desteği.
- 40 pinli ZIF soket desteği.
- ExpKits Exprog USB 2.0 programlayıcısı ile PIC denetleyicileri kit üzerinde programlayabilme.
- ICSP modunda harici devrelerdeki denetleyicileri programlayabilme veya ICD2 gibi programlayıcılar ile karta bağlanabilme.
- RS232 haberleşme devresi.
- RS485 haberleşme devresi.
- SHT1X Sıcaklık ve Nem Ölçme Devresi.
- DS18B20 soketi.
- Analog sinyal ölçüm için 2 adet pot .
- Fotosel LDR Devresi.
- USB beslemesinden çalışabilme. USB de iken harici kaynak gerekmez.
- Harici güç kaynağı bağlayabilme. (9V adaptör bağlanması normaldir.)
- USB yada harici güç seçebilme imkanı.
- 4lü 7-Segment display.
- Tüm pinler için 5x2 IDC çıkış soketleri.
- Tristate dipswitchlerle her pini Pull-Up ve Pull-Down yapabilme imkânı.
- Her pine bağlı 32 adet LED ve port olarak led gruplarını kontrol edebilme.
- 32 buton ile tüm mikrodenetleyici pinlerini kontrol edebilme.
- Butonları +5V veya GND ye bağlayabilme imkânı.
- 2x16 LCD soketi.
- LCD kontrast potu.
- Reset devresi.
- BUZZER ile sesli uyarı verebilme imkânı.
- EEPROM desteği.
- 1. Sınıf kalitede PCB kullanılmıştır.
- Pasif devre elemanları SMD malzeme kullanılarak otomatik dizgi yapılmıştır.
Paket İçeriği
- 1 adet EX8L2 geliştirme kartı
- 1 adet Program DVDsi
- 1 adet USB kablosu
- 1 adet 20 Mhz kristal
- 1 adet 4 Mhz kristal
- 1 adet PIC18F4520
- 1 adet 2x16LCD PCM1602K
