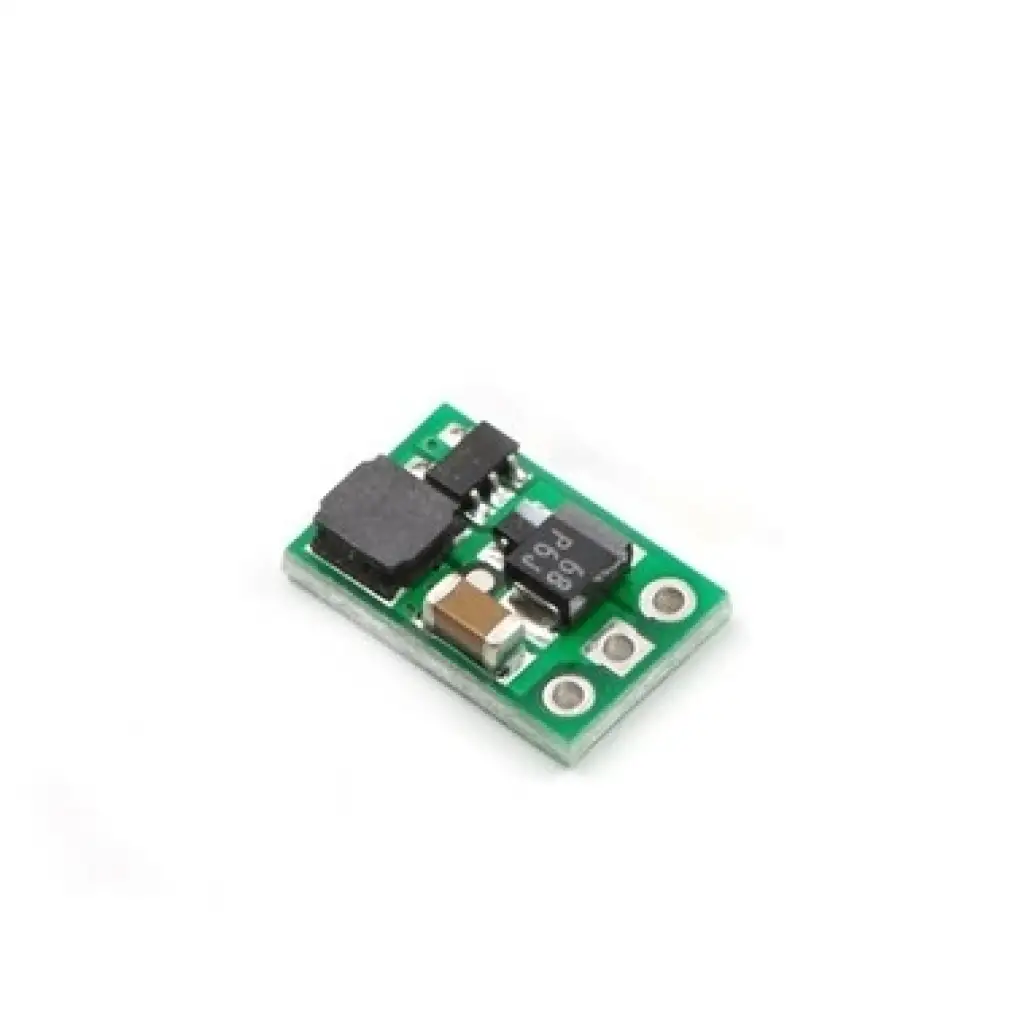

NCP1402 3.3V Yükseltici Voltaj Regülatörü
NCP1402 3.3v yükseltici voltaj regülatörü destek düzenleyici IC'sine dayanır. Sadece 0,33 ″ × 0,5 ″ (8,4 mm x 12,7 mm) küçük boyutları ve 0,8 V'a kadar başlatma voltajı, düşük pil voltajlarıyla çalışan 3,3 V ve 5 V devreleri oluşturmayı kolaylaştırır. Mevcut çıkış akımı ve çıkış voltajı dalgalanması giriş voltajına bağlıdır ancak giriş voltajı yeterince yüksekse, regülatör 200 mA'ya kadar sağlayabilir.
Düşük giriş gerilimlerinde, çıkış gerilimi dalgalanması zirveden tepeye 40 mV altındadır. Giriş voltajı çıkışa yakın olduğunda, çıkış dalgalanması hızla 150 mV tepeden tepeye tırmanır. Bu nedenle, çıkış voltajına yakın giriş voltajı olan gürültüye duyarlı uygulamalar için çıkıştan toprağa kapasite eklenmesi önerilir.
Bazı örnek uygulamalar şunları içerir:
Düşük voltajlı akülerden 3.3 V veya 5 V sistemlere güç vermek.
Düşük voltajlı sistemlerde daha yüksek voltajlı alt sistemlere güç verilmesi (örneğin, 3.3 V'lik bir sistemde 5 V'lik bir sensöre güç verilmesi).
Bu regülatör sabit 3,3 V veya 5 V çıkışa sahiptir.
Yükseltici Voltaj Regülatörünü Kullanma
Yükseltici voltaj regülatörü sadece üç bağlantıya sahiptir: giriş gerilimi, toprak ve çıkış gerilimi. Bu üç bağlantı PCB'nin arka tarafında etiketlenmiştir ve standart bir lehimsiz breadboard'lar ve konektörlerle uyumluluk için tahta kenarı boyunca 0.1 inc aralıklarla düzenlenmiştir. Kabloları doğrudan tahtaya veya 3x1 düz erkek başlık şeridinde veya dahil olan 3x1 dik açılı erkek başlık şeridinde lehim yapabilirsiniz.
Teknik Özellikler:
- Çalışma gerilimi: 0,8 V - VOUT
- % 2.5 doğrulukla 3.3 V veya 5.0 V çıkış
- <3 mA tipik yüksüz sakin akım
- Küçük boyut: 8,4 mm x 12,7 mm x 3,8 mm (0,33 ″ × 0,50 ″ × 0,15 ″)
- Başlık pimleri olmadan ağırlık: 0,6 g (0,02 oz)
