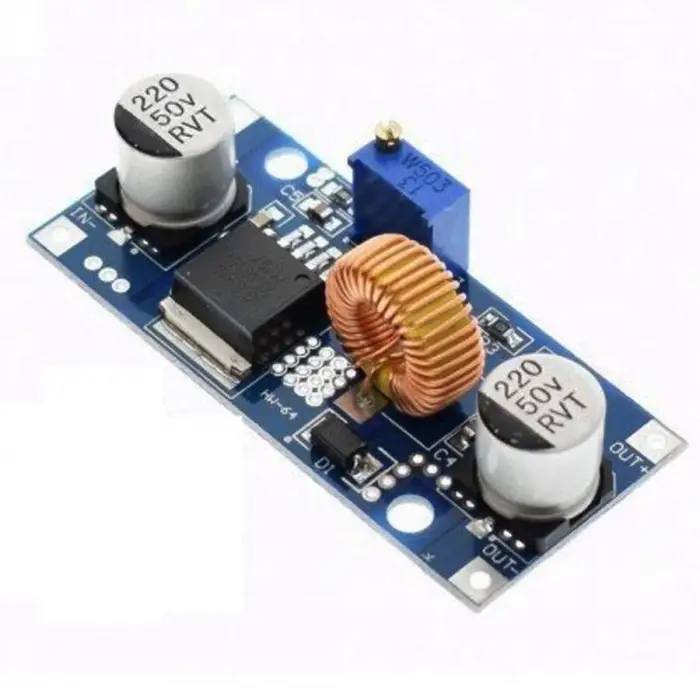

XL4015 5A Ayarlanabilir DC/DC Voltaj Düşürücü

DC-DC step-down voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan XL4015 entegresi bulunmaktadır.

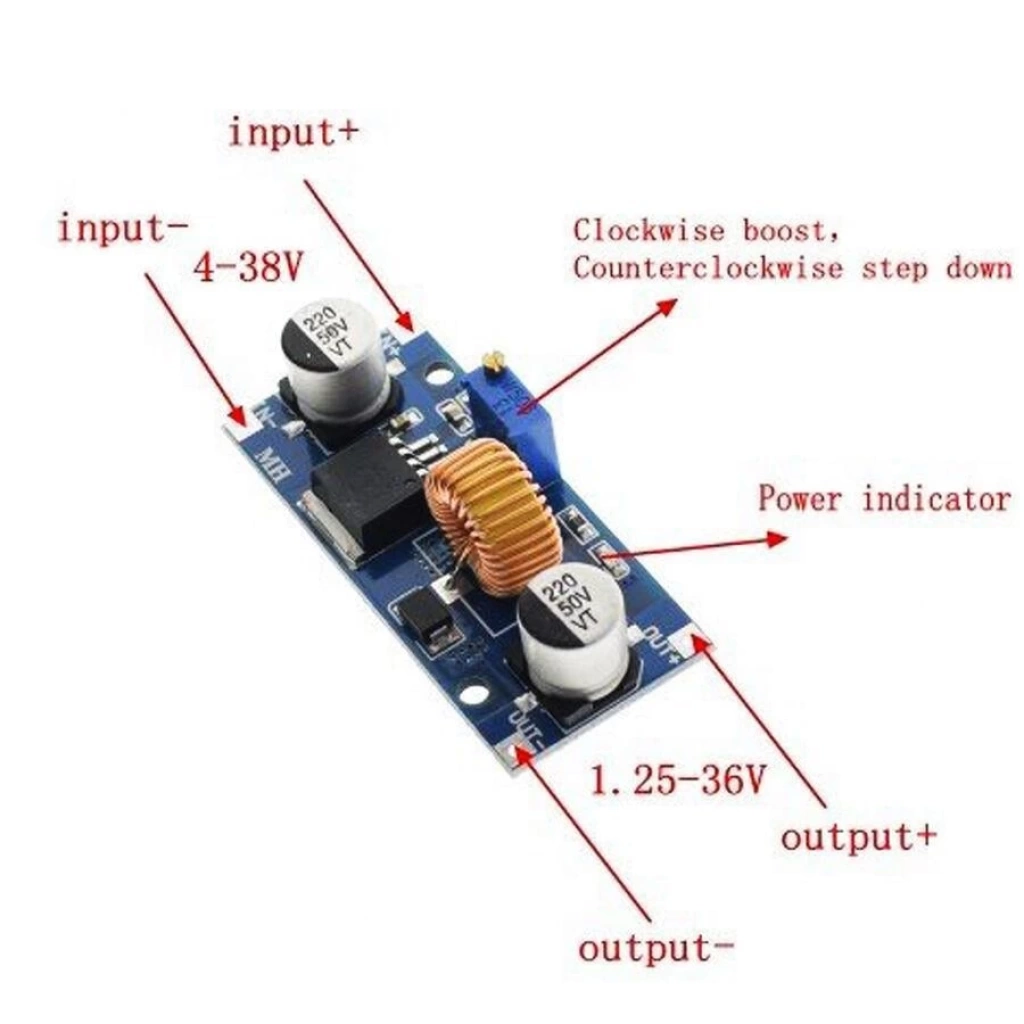

Regülatör üzerinden 5A'e kadar akım geçmektedir. Giriş gerilimi 4V - 38V arası olup, çıkış gerilimi olarak üzerinden yer alan trimpot sayesinde 1.25V - 36V arası çıkış elde edilebilir.
Projelerde basit voltaj beslemesi sorunları yüzünden zaman kaybı yaşanması istenmeyen bir durumdur. Bu ürün prototip aşamasında bu sorunların çözümü olarak üretilmiştir.

XL4015 5A Ayarlanabilir DC/DC Voltaj Düşürücü Teknik Özellikleri
Üretici Firma Acelex
Ürün Kategorisi DC/DC - AC/DC Converter
Seri XL4015
Giriş Voltajı 8 ～ 36VDC
Çıkış Voltajı 1.25 - 36VDC ayarlanabilir (giriş voltajı çıkış voltajından 1.5 V daha yüksek olmalıdır)
Çıkış Akımı 0 - 5A
Çıkış Gücü 75W
Verimlilik 96% ye kadar yüksek verimlilik
Çalışma Sıcaklığı -40 ~ +85
Çalışma Frekansı 180KHz
Kısa Devre Koruması Evet (sınır akımı 8A)
Aşırı Sıcaklık Koruması Evet (aşırı sıcaklık çıkışından sonra otomatik kapanma)
Giriş Ters Polarite Koruması Yok (gerekirse seri olarak yüksek akım diyodu girin)
Kaplama Akım Limit Koruması ve Termal kapama
Boyutlar (L x W x H) 5.4*2.3*1.5 cm
Not:
1. modül çıkış voltajı ayarlanamazsa, çıkış voltajı her zaman giriş voltajına eşittir.Lütfen potansiyometreyi saat yönünün tersine 20 tur veya daha fazla ayarlayın. (Potansiyometreyi göğsünüze karşı bırakın, saat yönünün tersine takviye yapın).
2. Giriş voltajı, 1.5v veya daha fazla çıkış voltajından yüksek olmalıdır.
3. yüksek akım veya yüksek güç ısı dağılımı artırmak için gerekli
