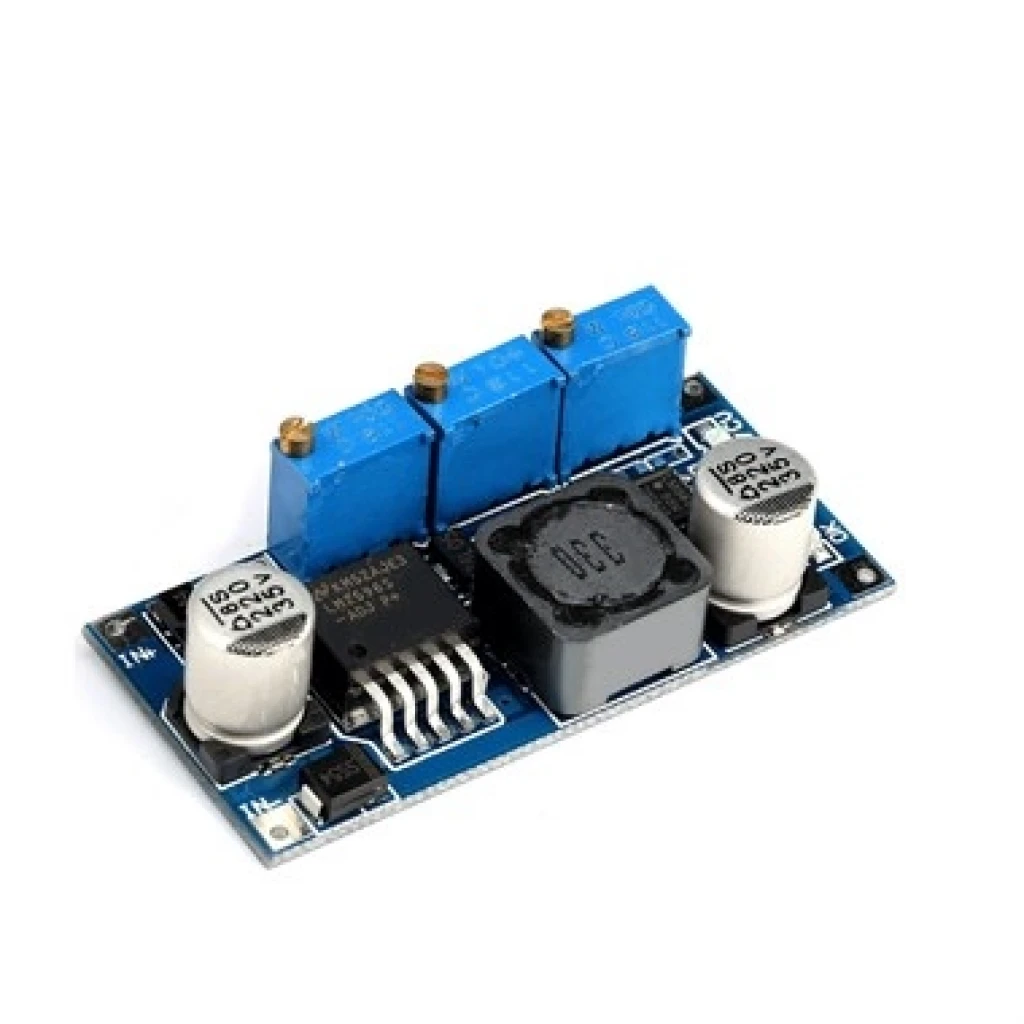

LM2596S DC-DC Li-Ion Pil Ayarlanabilir Şarj Modülü Voltaj Regülatörü

1. Modüller doğa: sabit Akım, sabit Gerilim
2. giriş gerilimi: DC 7-35 V
3. çıkış gerilimi: DC 1.25-30 V, Giriş gerilimi çıkış gerilimi daha Yüksek Gerekir 2 V
4. çıkış akımı: 3A (Ayarlanabilir)
5. dönüşüm verimliliği: % 92% (MAX)
6. anahtarlama frekansı: 150 KHz
7. çıkış dalgalanma: 50mV (max), 20 M Bant Genişliği
8. yük düzenleme: ± 0.5%
9. gerilim regülasyonu: ± 2.5%
10. çalışma Sıcaklığı:-40 ° C ila + 85 ° C
11. boyut: 48x23x14mm

Pil Şarj Yöntemleri

1. Aküyü ve modülün giriş voltajını şarj etmek için gereken şamandıra voltajı ve şarj akımını belirleyin.
2. Ayarlanabilir sabit voltaj potansiyometresi, çıkış voltajı yaklaşık 5V'ye ayarlanır.
3. Uzakmetre 10A akım bloğu ölçüm çıkışı kısa devre akımı, bu arada çıkış akımı önceden belirlenen akım değerine ulaşması için sabit akım potansiyometresini ayarlar.
4. şarj dönüş lamba geçerli varsayılan şarj akımı (mevcut değer) 0.1 kat olduğunu. Gerekirse, dönüş lambası akım potansiyometresi ayarlayın lütfen (genellikle ayarlamayın).
5. Çıkış voltajını yüzer şarj voltajına dönüştürmek için ayarlanabilir sabit voltaj potansiyometresi.
6. Bağlantıyı denemek için bataryayı bağlayın (1, 2, 3, 4, 5 adım modül giriş gücüdür, çıkış no-load bataryaya bağlı değildir).

LED sabit akım sürüş yöntemleri:

1. LED çalışma akımı ve maksimum çalışma voltajı sürmeniz gerektiğini belirleyin.
2. Ayarlanabilir sabit voltaj potansiyometresi, çıkış voltajı yaklaşık 5V'ye ayarlanır.
3. Uzakmetre 10A akım bloğu ölçüm çıkışı kısa devre akımı, bu arada çıkış akımı LED çalışma akımına ulaşması için sabit akım potansiyometresini ayarlamak.
4. Maksimum çalışma voltajına çıkış voltajını yapmak için Ayarlanabilir sabit voltaj potansiyometresi.
5. LED'e bağlı, test makinesini deneyin. (1, 2, 3, 4 kademe modül giriş gücüdür, çıkışsız yük LED lambalara bağlı değildir).
