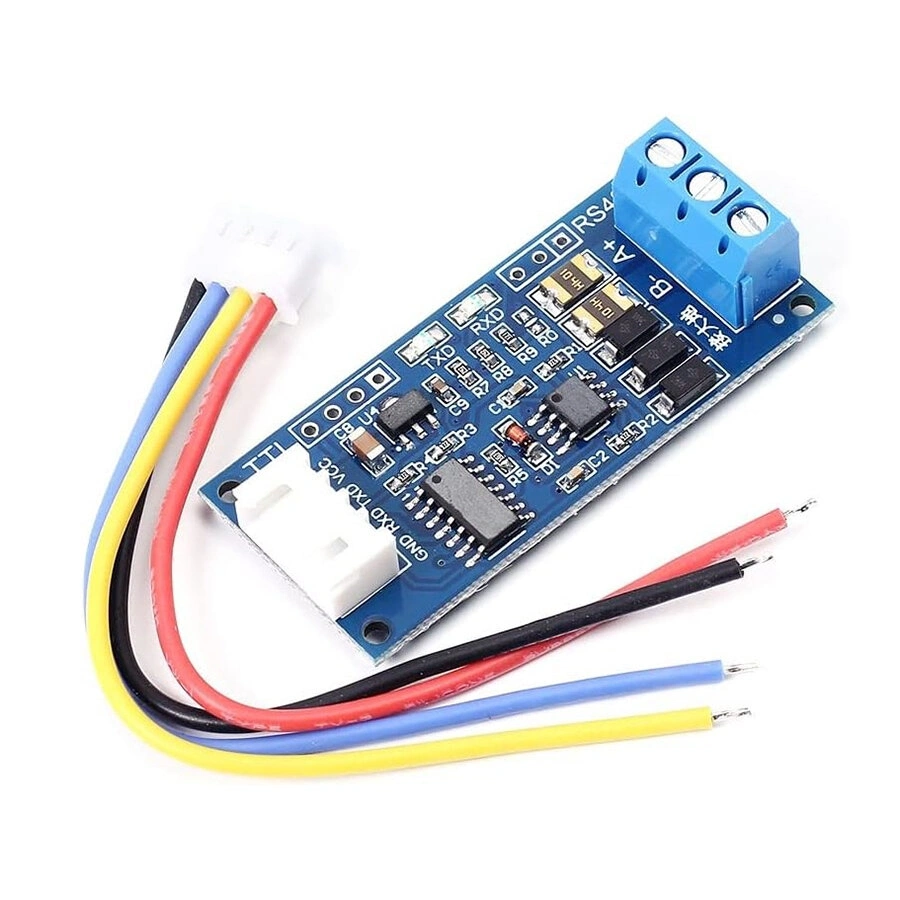

XY-485 TTL - RS485 Dönüştürücü Modül

XY-485 TTL - RS485 Dönüştürücü Modül, 3.0V ila 30V arasında geniş bir voltaj güç kaynağı aralığıyla tasarlanmıştır ve hem 3.3V hem de 5.0V sistemler ve sinyal seviyeleriyle tam uyumludur. Bu modül, TTL ve RS485 sinyalleri arasında çift yönlü dönüştürme sağlar.

RS485'in yarı çift yönlü bir iletişim protokolü olduğunu, yani verilerin her iki yönde de iletilebileceğini ancak eş zamanlı olarak iletilemeyeceğini belirtmek önemlidir. İletişim, her iki tarafın da sırayla verici ve alıcı olarak görev almasıyla dönüşümlü olarak gerçekleşmelidir.

Bu modül, otomatik akış kontrolünü destekleyerek iletim ve alım modları arasında otomatik olarak geçiş yapar. Bu sayede, manuel yön kontrolüne gerek kalmadan, standart bir seri port gibi kolayca çalıştırılabilir. 110 ila 256.000 bps arasında baud hızlarını destekleyerek çeşitli iletişim gereksinimleri için esneklik sağlar.

Özellikler

• Sinyal uyumluluğu: 3.3V ve 5.0V mantık seviyeleriyle tam uyumludur ve çok çeşitli sistemlerle sorunsuz entegrasyon sağlar.
• Yüksek EMC ve EMI performansı: Mükemmel elektromanyetik uyumluluk ve parazit direnci, zorlu ortamlarda istikrarlı çalışma sağlar.
• Endüstriyel sınıf tasarım: Üstün performans için yüksek kaliteli ithal çiplerle üretilmiştir ve güçlü parazit önleme ve yıldırım koruma tasarımına sahiptir.
• Genişletilmiş çalışma aralığı: 1 km'ye kadar iletişim mesafelerini destekler (850 metre 2×1.5mm² kablo ile test edilmiştir). 800 metreden fazla mesafeler için tekrarlayıcılar önerilir.
• Geniş sıcaklık toleransı: -40°C ila +85°C çalışma sıcaklığı aralığında zorlu koşullarda güvenilir bir şekilde çalışır.
• Kolay bağlantı: Kolay kablolama için terminal bloğu ve yüksek kaliteli silikon kablolar içerir.

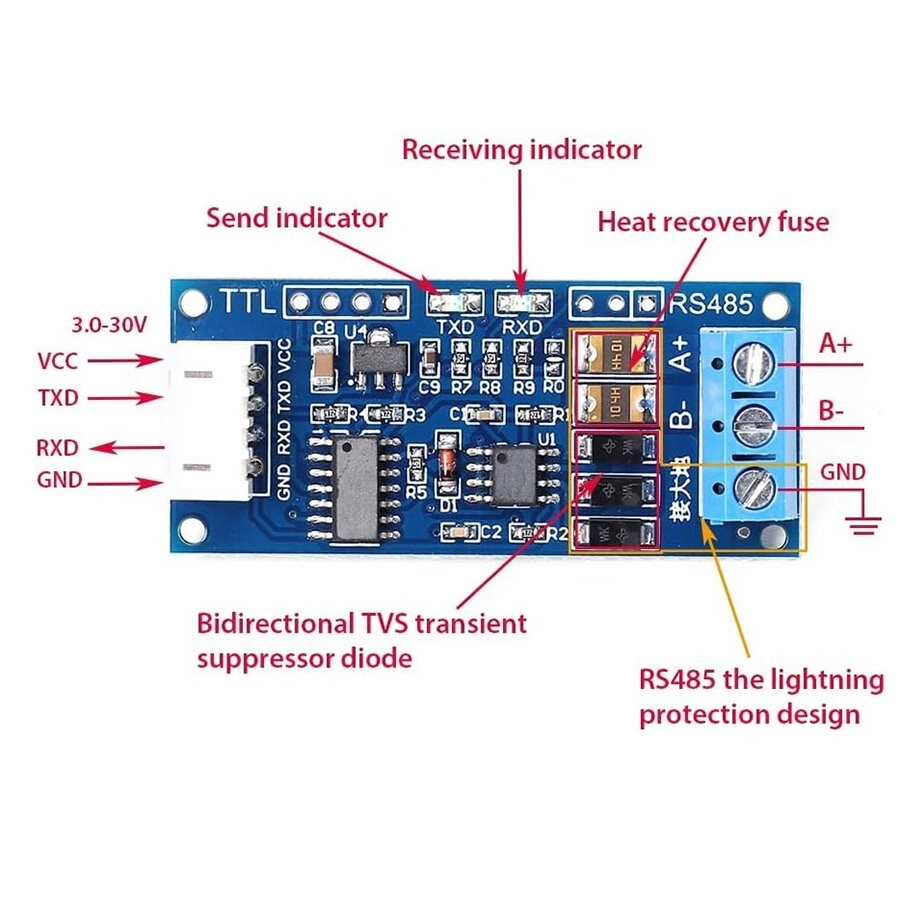

• Sinyal durumu göstergeleri: RXD ve TXD LED'leri, iletim ve alım etkinliğinin gerçek zamanlı görsel geri bildirimini sağlar.

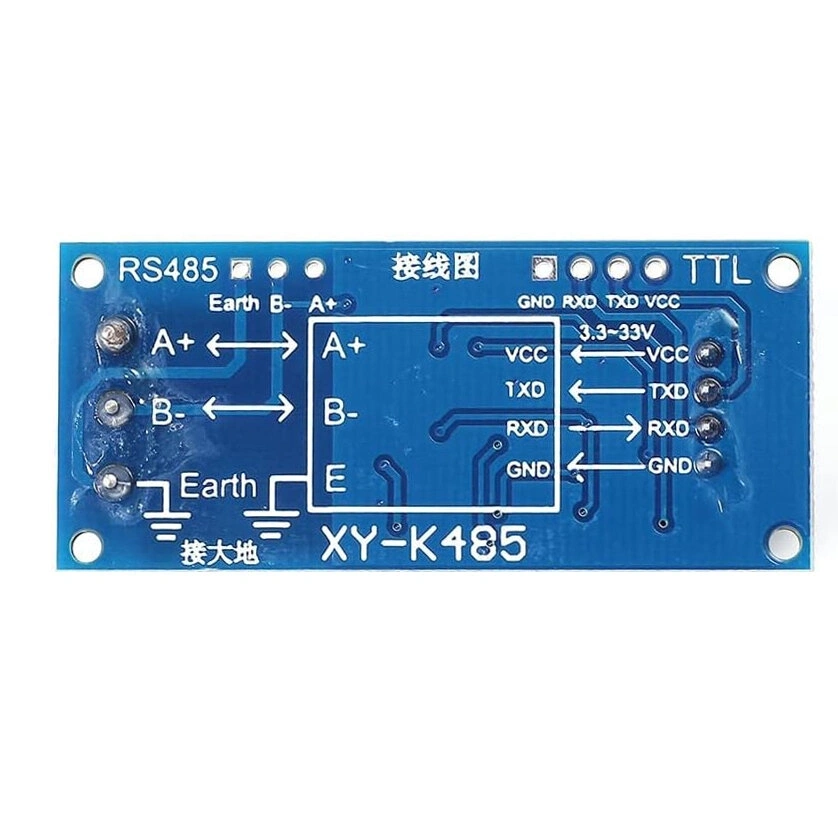

• Güçlü yıldırım ve aşırı gerilim koruması: RS485 veri yolu hatları için geliştirilmiş koruma ile tasarlanmıştır. "GND" pini, uzun mesafeli veya endüstriyel ortamlarda daha iyi koruma için toprağa bağlanabilir. İç mekan veya kısa mesafeli kullanım için topraklama isteğe bağlıdır.
  Standart 2,54 mm pin başlıkları: Kolay entegrasyon ve ikincil geliştirmeyi
• destekler.
• Dahili 120Ω sonlandırma direnci: R0 jumper'ını kısa devre yaparak etkinleştirilir. Uzun mesafeli kurulumlar için önerilir.
• Çoklu düğüm iletişimini destekler: Aynı RS485 ağında en az 40 düğümü bağlayabilir.
• Çalışırken değiştirilebilir: İletişim kilitlenmeleri veya sinyal arızası olmadan güvenli bir şekilde bağlanabilir veya bağlantısı kesilebilir.
• Optimize edilmiş PCB düzeni: Parazit önleyici hizalama ve bakır yönlendirme, parazitten kaynaklanan sinyal bozulmasını önlemeye yardımcı olur.

Teknik Özellikler

• Model: XY-485
• Güç Kaynağı: 3,0V–30V DC
• Mantık Seviyesi Uyumluluğu: 3,3V / 5,0V sistemler
• İletişim Arayüzü: TTL ↔ RS485, yarı çift yönlü
• Baud Hızı: 256.000 bps'ye kadar
• İletim Mesafesi: 1.000 metreye kadar (önerilen ≤800m)
• Çalışma Sıcaklığı: -40°C ila +85°C
• Koruma Özellikleri: Yıldırım koruması, parazit önleme, EMC/EMI optimizasyonu
• Göstergeler: RXD / TXD LED'leri
• Bağlantı: Terminal bloğu, silikon kablolar, standart 2,54 mm başlık
• Sonlandırma Direnci: 120Ω (jumper ile isteğe bağlı)
• Çoklu Düğüm Desteği: RS485 ağı başına ≥40 düğüm
• Çalışırken Değiştirme: Desteklenir

Boyut
