MAX13487 TTL - RS485 Dönüştürücü Modül V2.0

Marka: ankarobot
Ürün Kodu:ELK.DNK.01.000093
Barkod:0781326278761
Kategori: Dönüştürücü Modüller

Fiyat: 181,80 TL

Havale/EFT ile 179,98 TL%1 indirim

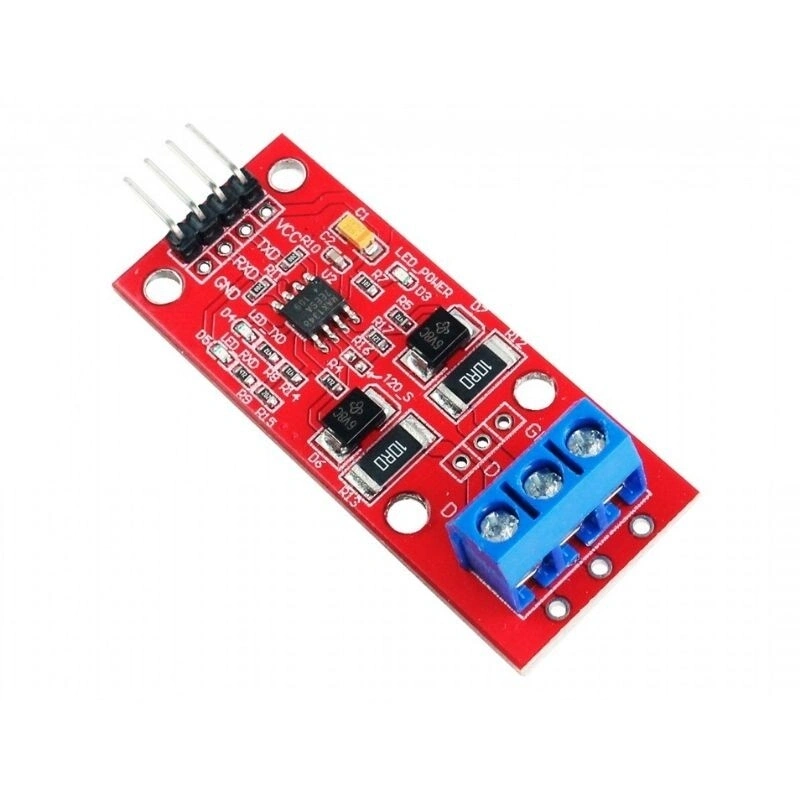

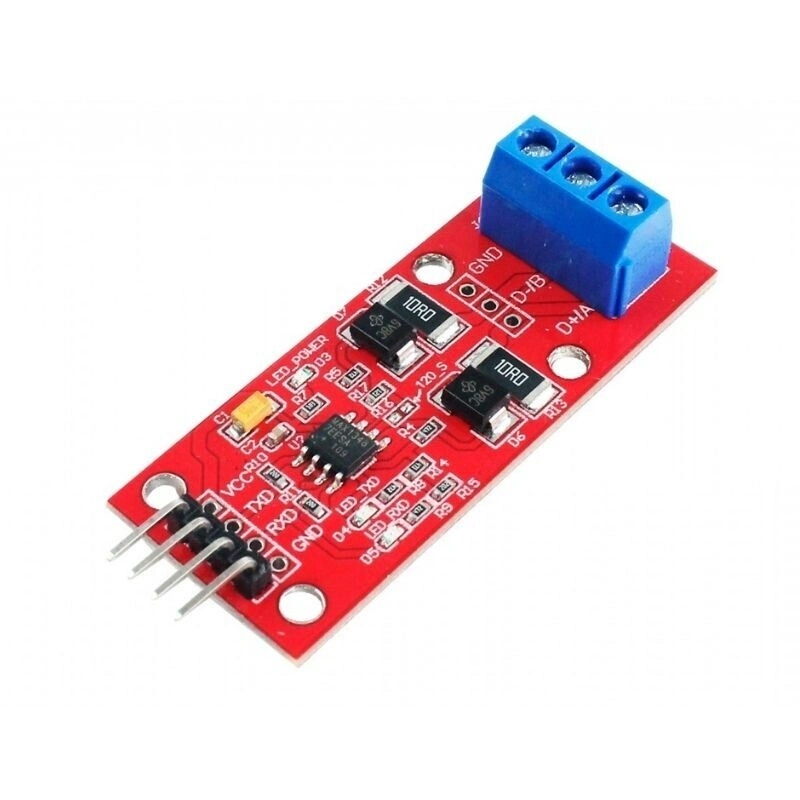

MAX13487 TTL - RS485 Dönüştürücü Modül V2.0

MAX13487 TTL - RS485 Dönüştürücü Modül V2.0, güvenilir ve uzun mesafeli veri iletimini sağlayan bir seri iletişim standardıdır. Tek bir veri yolu üzerinde birden fazla cihazı destekleyerek çok noktalı iletişim sistemleri için idealdir. RS485 V2, sağlamlığı, gürültüye karşı bağışıklığı ve zorlu ortamlarda çalışabilme özelliği nedeniyle endüstriyel uygulamalarda yaygın olarak kullanılmaktadır. Özellikle veri bütünlüğünün ve uzun mesafeler üzerinden iletişimin kritik olduğu senaryolar için uygundur.

Ürün kılavuzu, örnek proje ve kod için buraya tıklayınız.

Özellikler

Çip: MAX13487
Besleme Voltajı: 3-5VDC
Protokol: Seri TTL / RS485
Maksimum Veri Hızı: 10 Mbps (kısa mesafelerde), daha uzun mesafelerde azalır
Cihaz Sayısı: Tek bir veri yolunda 32 cihaza kadar destekler
Çalışma Sıcaklık Aralığı: -40 ~ 85°C
Boyut: 52x21x11mm

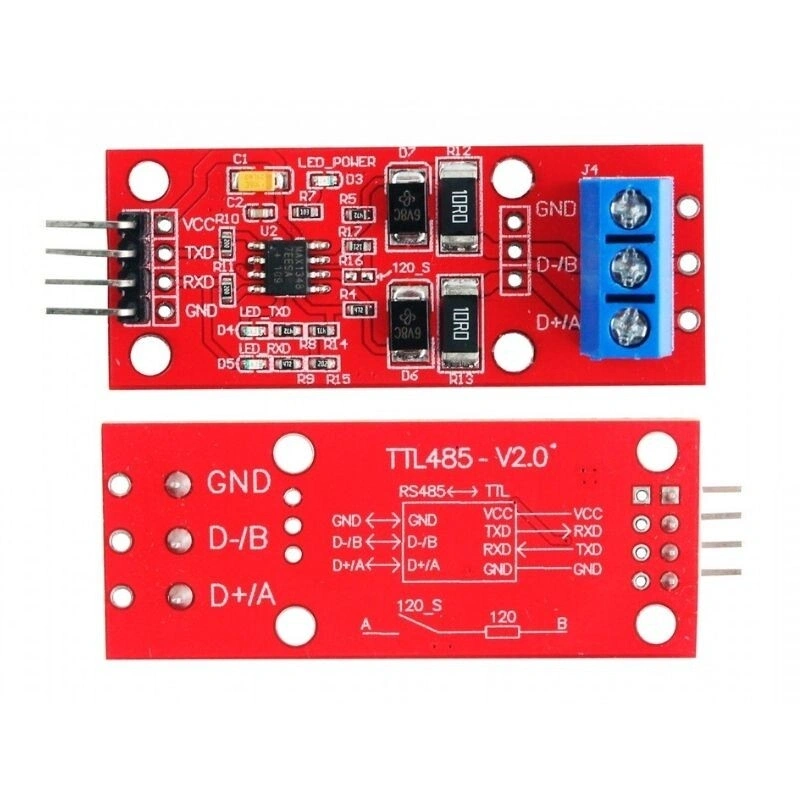

Pinout

VCC: Güç kaynağı girişi (tipik olarak 5V veya 3,3V).
GND: Topraklama bağlantısı.
A (D+): Ters çevirmeyen diferansiyel sinyal hattı (pozitif veri hattı).
B (D-): Ters çeviren diferansiyel sinyal hattı (negatif veri hattı).
RO: Alıcı çıkışı (RS485 veri yolundan alınan veri).
DI:Sürücü girişi (RS485 veri yoluna iletilecek veri).
DE: Sürücü etkinleştirme (modülün iletim mi yoksa alım mı yaptığını kontrol eder).
RE: Alıcı etkinleştirme (aktif düşük, düşük çekildiğinde alıcıyı etkinleştirir).
Bağlantı;
- VCC → Arduino'da 5V
- GND → Arduino'da GND
- DI → Arduino'da Pin 3 (TX)
- RO → Arduino'da Pin 2 (RX)
- DE → Arduino'da Pin 4
- RE → Arduino'da Pin 4 (basitlik için DE'ye bağlı)

Besleme Voltajı	3-5VDC
Boyut	52x21x11mm
Çalışma Sıcaklık Aralığı	-40 ~ 85°C
Cihaz Sayısı	Tek bir veri yolunda 32 cihaza kadar destekler
Çip	MAX13487
Maksimum Veri Hızı	10 Mbps (kısa mesafelerde), daha uzun mesafelerde azalır
Protokol	Seri TTL / RS485
