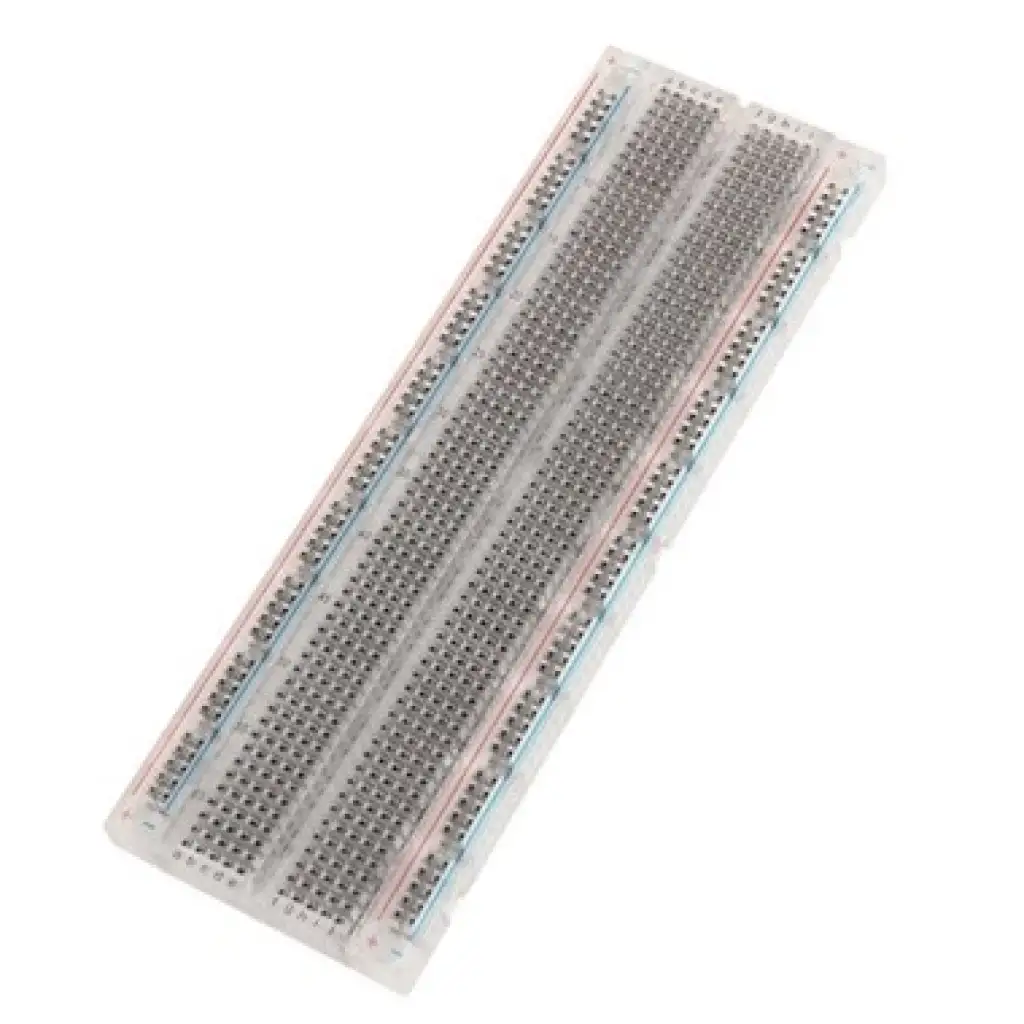

Şeffaf Breadboard MB-102
Şeffaf breadboard, elektronik devrelerinizi lehim ve havya ihtiyacı duymadan kurabileceğiniz devre tasarı elamanıdır. Tüm pinlerin birbiri ile aralarındaki mesafe 2.54mm'dir. Bu da DIP kılıf entegre, yarı iletken malzemeler ve çeşitli devre elemanlarına uyumludur. Standart breadboardlarda 83 sütun ve 10 adet satır olmak üzere 830 pin bulunmaktadır. Satırlar ise 5'er iki parçaya ayrılmıştır ve isimleri A, B, C, D, E ile F, G, H, I, J olarak isimlendirilmiştir. Ayrılan satırlar arasında entegreler bağlantı için uygun boşluk bulunmaktadır. Sütunlar ise numara ile isimlendirilmiştir. Bunların dışında breadboardun en altında ve en üstünde 50 sütun ve 2 satırdan oluşan güç bağlantı pinleri bulunmaktadır. Şeffaf breadboard'da her sütunun 5 satırı paralel olarak bağlanmıştır ve her sütun birbirinden bağımsızdır. Güç bağlantı pinleri ise 25'şer iki parça şeklinde birbirine bağlıdır. Yani pinlerin ilk 25'inin pozitif ve negatif bağlantıları birbirine bağladır. Diğer 25'i ise birbiriyle bağlantılıdır.
