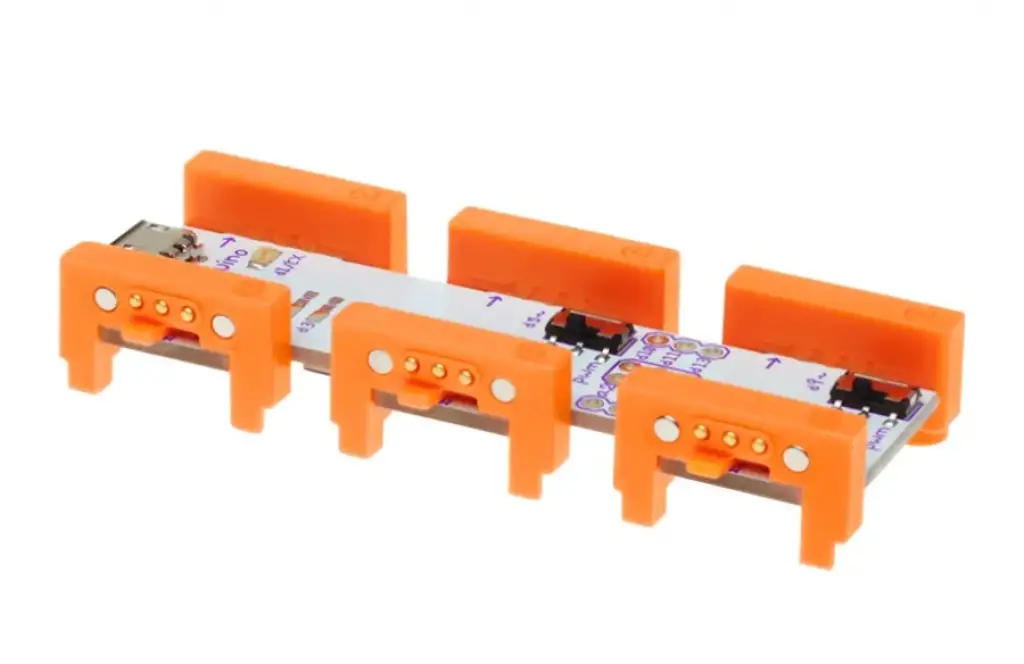

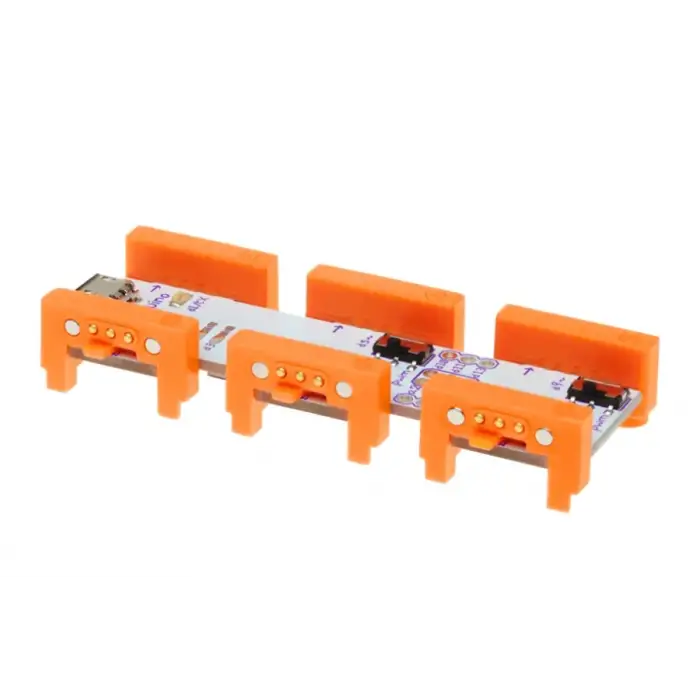

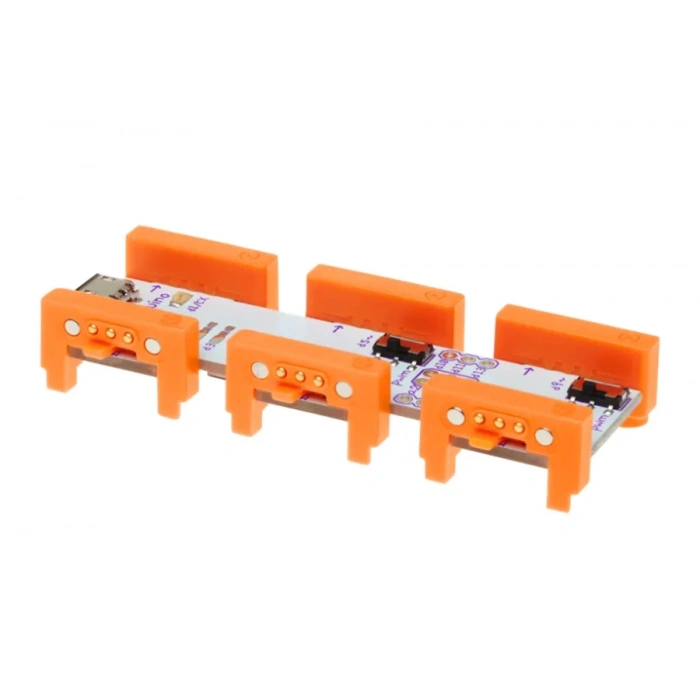

LittleBits Arduino Bit (Wire Bit)
Arduino Bit, mikrodenetleyici adı verilen küçük bir bilgisayardır. Bu Bit size littleBits devrelerinizi kodlama gücü vererek ışıklarınızı, düğmelerinizi, motorlarınızı, sensörlerinizi ve diğer Bit'lerinizin etkileşim şeklini kontrol etmenizi sağlar. Bu Bit, Arduino hakkında bildiğiniz ve sevdiğiniz her şeyin kilidini breadboard üzerinde kurulum, lehimleme veya kablolama olmadan açar. Sadece bilgisayarınıza takın, Bit'lerinizi bir araya getirin ve programlayın!
Arduino Bit üzerindeki kod ona ne yapacağını söyler. Bu Bit üzerinde üç giriş ve üç çıkış vardır, böylece gelişmiş donanım etkileşimlerini programlayabilir veya yazılımla iletişim kurabilirsiniz.
Arduino Bit'inize kod yüklemek için mikro USB kablosuyla bilgisayarınıza bağlayın. Kodu yükledikten sonra, bilgisayarla bağlantısını kesseniz bile arduino Bit üzerinde kalacaktır. Bağlı bırakırsanız, littleBits devrenize ve bilgisayarınıza mesaj göndermek için de kullanabilirsiniz.
Mikro USB:
Mikro USB bağlantı noktası, birlikte verilen mikro USB kablosuyla Arduino'nuzu bilgisayarınıza bağlamanızı sağlar. Bu bağlantı, kodunuzu Bit'e yüklemenizi ve Bit'inizden bilgisayarınıza bilgi göndermenizi sağlar.
Girişler ve Çıkışlar:

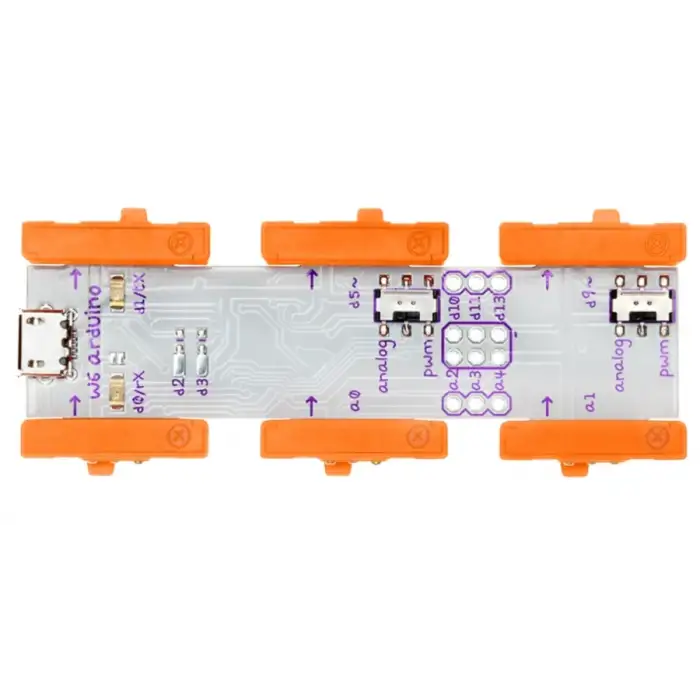

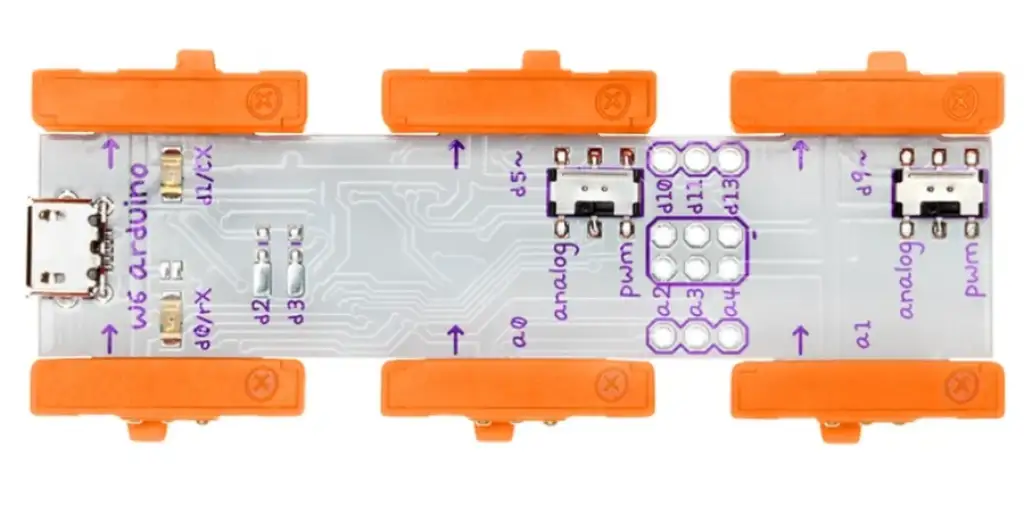

littleBits Arduino Bit'in üç giriş Bitsnapı (d0, a0 ve a1) ve üç çıkış Bitsnapı (d1, d5, d9) vardır. Hangi Bitsnap'e atıfta bulunduğunuzu belirtmek için kodunuzda bu etiketleri kullanabilirsiniz.
Analog ve Dijital:
Girişlerden ikisinin “a” ile etiketlendiğini fark edeceksiniz (a0 ve a1). Bu girişler analogdur. Bu, kendilerine gelen 0 volt ile 5 volt arasındaki herhangi bir elektrik sinyalini okuyabilecekleri anlamına gelir. Örneğin, bu girişlere bir sürgülü dimmer bağlarsanız, sürgülü dimmerin tüm olası konumlarını okuyabilir.
Diğer giriş “d” ile etiketlenmiştir. Bunun nedeni dijital bir giriş olması ve yalnızca dijital sinyalleri okuyabilmesidir. Dijital sinyaller ya YÜKSEK (5 volt) ya da DÜŞÜK (0 volt) olur, ancak aradaki voltajlardan hiçbiri olmaz. Örneğin, d0'a bir sürgülü dimmer bağlarsanız, giriş, sürgülü dimmer %50'den daha aza ayarlanmışsa DÜŞÜK (0 volt) ve %50'den daha fazlasına ayarlanmışsa YÜKSEK değerini okuyacaktır. Bu nedenle, dijital girişler düğmeler gibi Bit'lerle en iyi şekilde çalışır.
Analog vs. PWM:
Üç çıkışın hepsi de dijitaldir. d1 sadece YÜKSEK ve DÜŞÜK sinyalleri gönderebilir. Ancak, d5 ve d9 çok daha fazlasını yapmanıza olanak tanıyan bazı ekstra özelliklere sahiptir. Bu çıkışlardaki mod anahtarları size sinyalleriniz için iki seçenek sunar.
PWM Modunda dijital çıkış o kadar hızlı açılıp kapanır ki analog bir sinyale benzer şekilde davranır (daha fazla ayrıntı için aşağıdaki Gelişmiş Bilgi bölümüne bakın). Bu mod özellikle littleBits hoparlör ile tonlar ve müzik notaları oluşturmak için kullanışlıdır.
Analog Modda PWM sinyali gerçek bir analog sinyale dönüştürülür. Bu, littleBits devrelerinizle en sık kullanacağınız moddur.
Analog ve PWM modu arasındaki fark hakkında daha fazla bilgi için aşağıdaki Geek Speak bölümündeki gelişmiş bilgilere göz atın.
