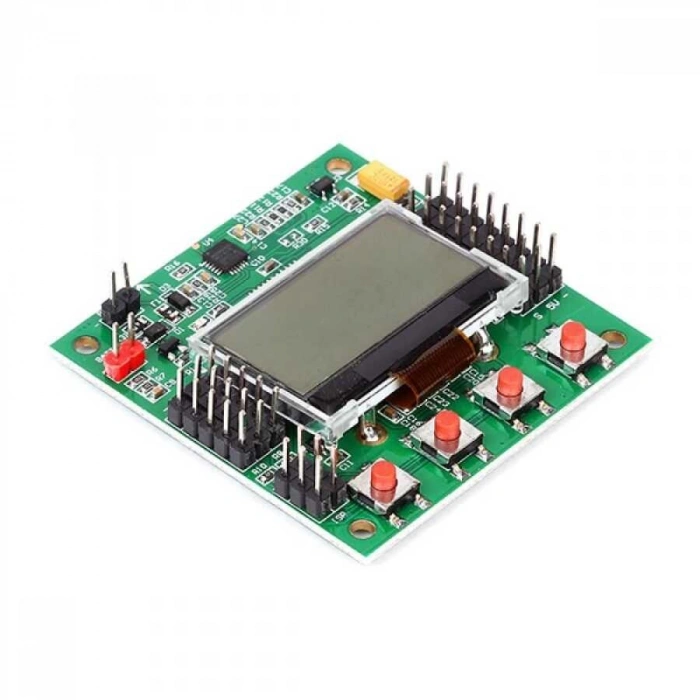

Kk2.1.5 6050mpu ve Atmel 644PA ile çok rotorlu Lcd Uçuş Kontrol kartıdır. KK2.1.5 sadece uzmanlara değil, herkese çok rotorlu uçuş yapmak için tasarlandı.
LCD ekran ve dahili yazılım, kurulumu hiç olmadığı kadar kolaylaştırır. Çok sayıda rotorlu araç türü önceden kuruludur, sadece araç türünüzü seçin, motor düzenini / pervane yönünü kontrol edin, ESC'lerinizi ve radyonuzu ayarlayın ve yola çıkmaya hazırsınız! Bunların hepsini ekrandan takip etmek için kolay! KK gyro sistemi inanılmaz hassas bir 6050 MPU sistemine güncellendi ve bunu şimdiye kadarki en istikrarlı KK kartı yaptı ve otomatik seviye fonksiyonunun eklenmesini sağladı. KK2.1.5'de, 64k belleğe sahip bir Atmel Mega644PA 8-bit AVR RISC tabanlı bir mikroişlemci bulunur.
KK2.1.5 Multi-Rotor kontrolörü, çok rotorlu uçaklar için uçuş kontrol kartıdır (Tricopters, Quadcopters, Hexcopters vb.). Amacı, uçuş sırasında uçağı dengelemek. Bunu yapmak için 6050MPU gyro / acc'dan gelen sinyalleri alır (yuvarlanma, adım ve yalpalama) daha sonra sinyali Atmega644PA IC'ye iletir. Atmega644PA IC ünitesi daha sonra bu sinyalleri kullanıcının seçtiği ürün yazılımına göre işler ve kontrol sinyallerini kurulu Elektronik Hız Kontrol Cihazlarına (ESC'ler) iletir.
KK2.1.5 Multi-Rotor kontrol panosu ayrıca radyo sistemleri alıcınızdan (Rx) gelen sinyalleri kullanır ve bu sinyalleri aileron, asansör, gaz kelebeği ve dümen girişleri üzerinden Atmega644PA IC'ye iletir. Bu bilgi işlendikten sonra, IC kontrol uçuşunu başlatmak için (yukarı, aşağı, geriye, ileri, sola, sağa), her bir motorun dönüş hızını ayarlayan ESC'lere çeşitli sinyaller gönderir.

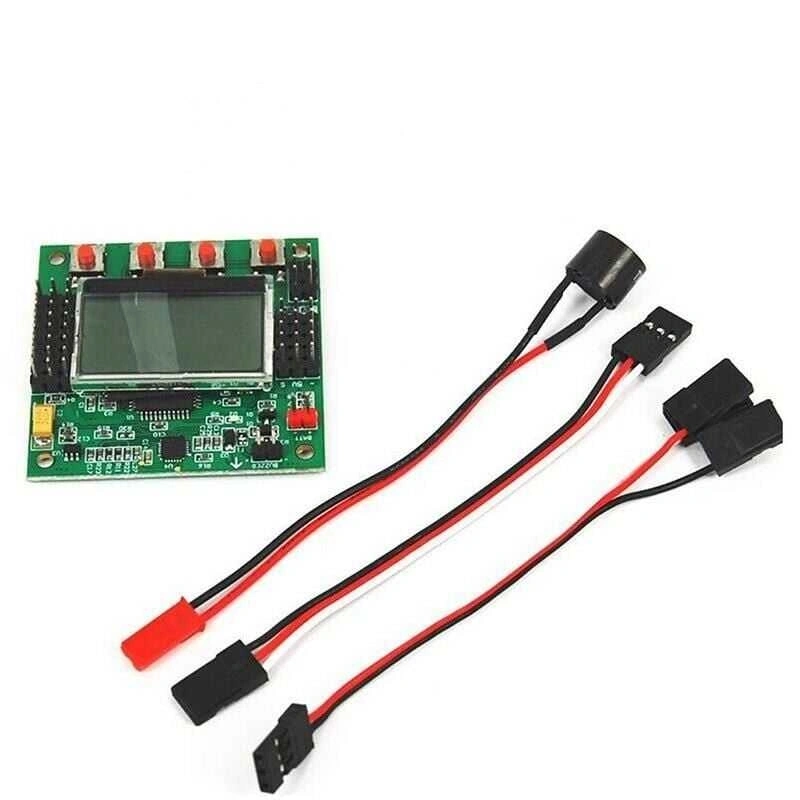

Voltaj tespiti için ek polarite korumalı bir başlık eklenmiştir, bu nedenle onboard lehimleme gerekmez. Tahtayı etkinleştirip devre dışı bırakırken sesli uyarı için kullanışlı bir piezo sesli uyarısı da bulunmaktadır. KK2.1.5 gerilim algılama başlığına polarite koruması ve yanlışlıkla yanlış takılması durumunda sigorta korumalı sesli uyarı çıkışları eklemiştir. Gerilim algılama hattı daha iyi doğruluk için güncellendi. Montaj ve bağlantılar çok kolaydır. Çok rotorlu uçuşlarda yeniyseniz veya KK kartının nasıl kurulacağından emin değilseniz KK2.1.5 sizin için yapıldı. 6 Pin USBasp AVR programlama arayüzü gelecekteki yazılım güncellemelerinin hızlı ve kolay olmasını sağlar.
