Waveshare Serial BUS Servo Sürücü Kontrol Kartı

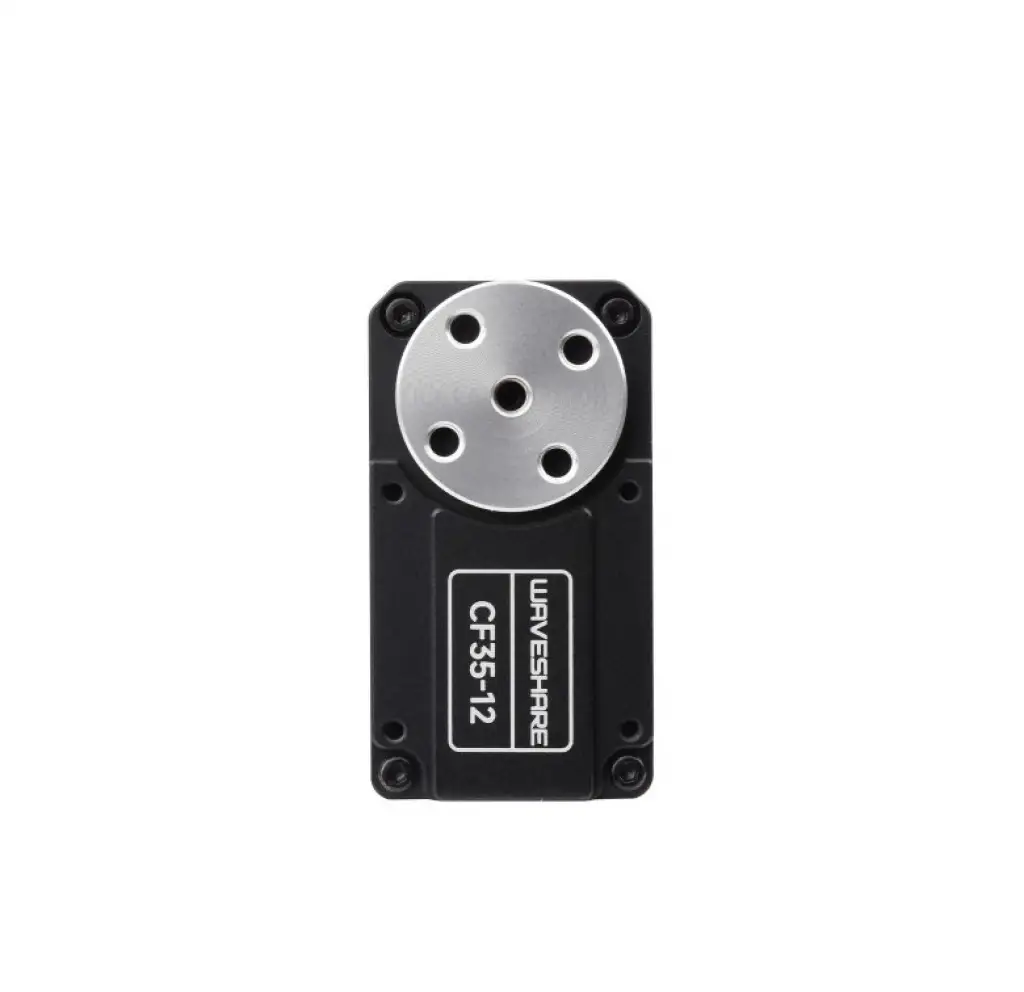

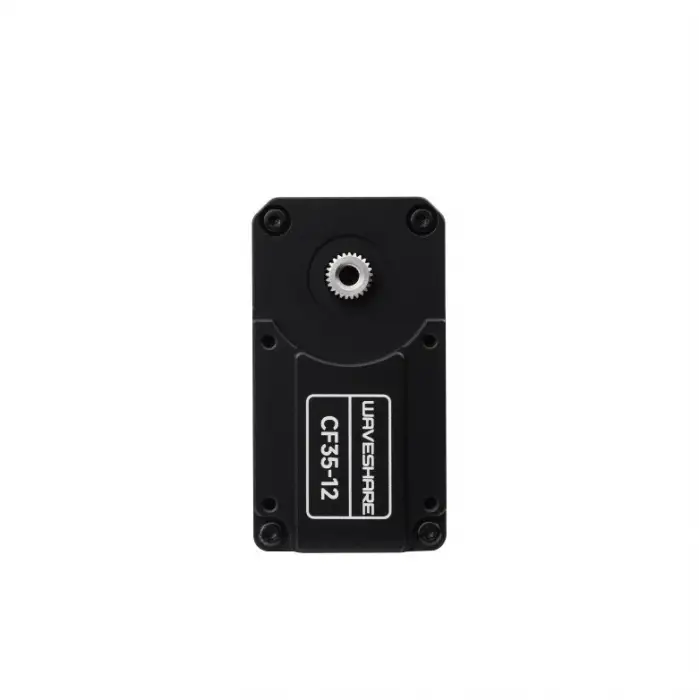

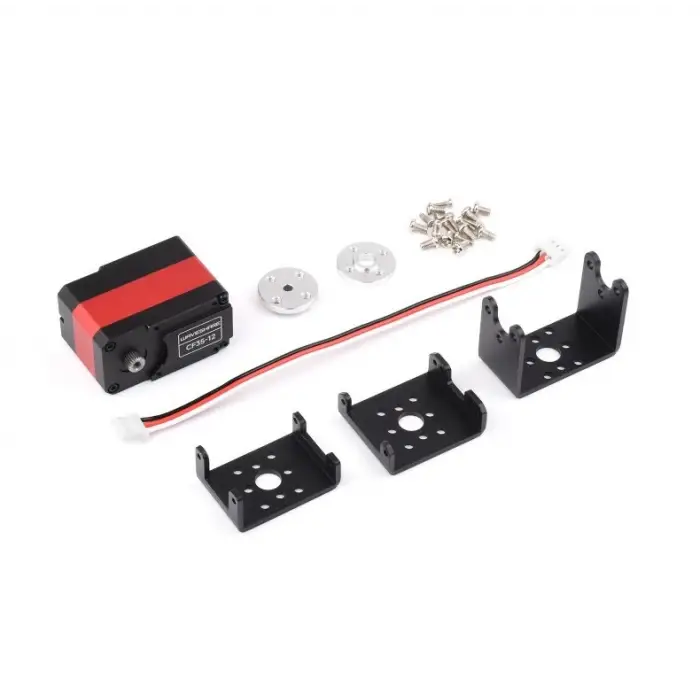

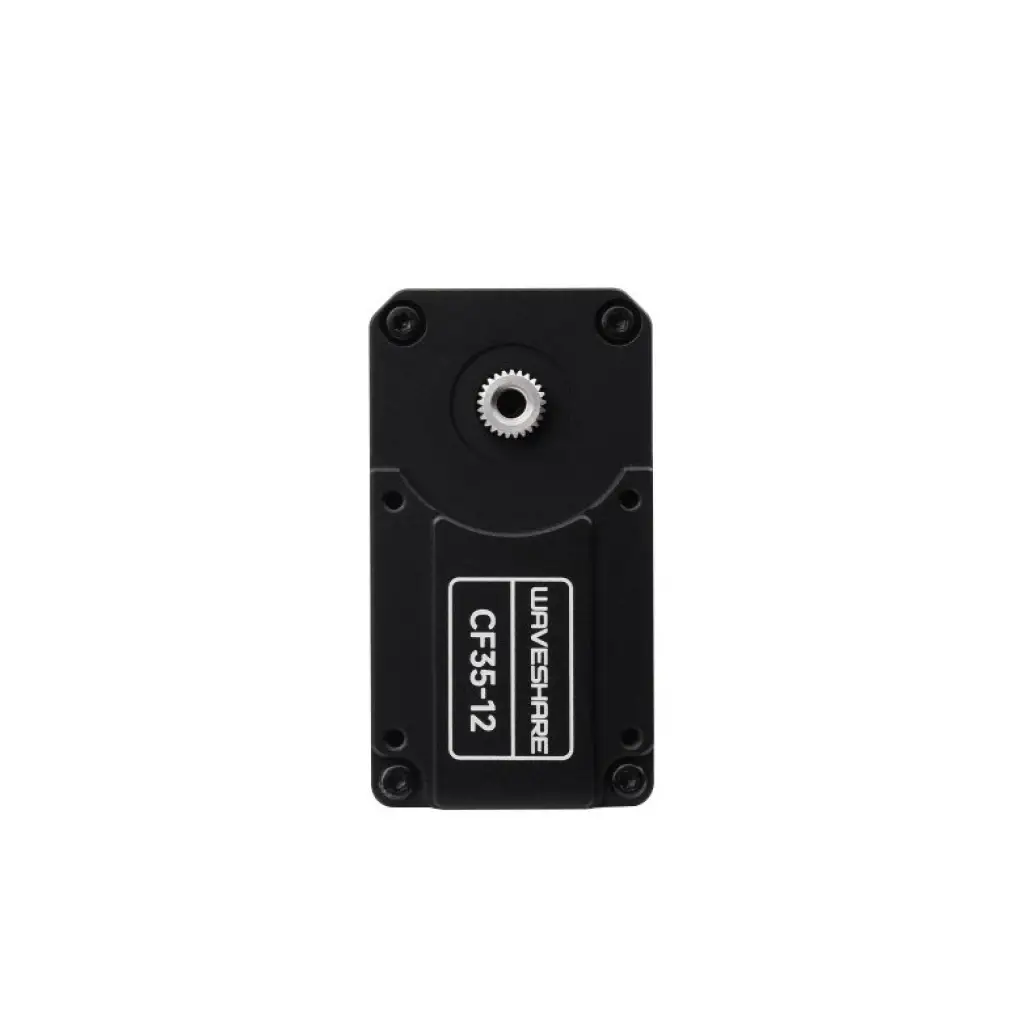

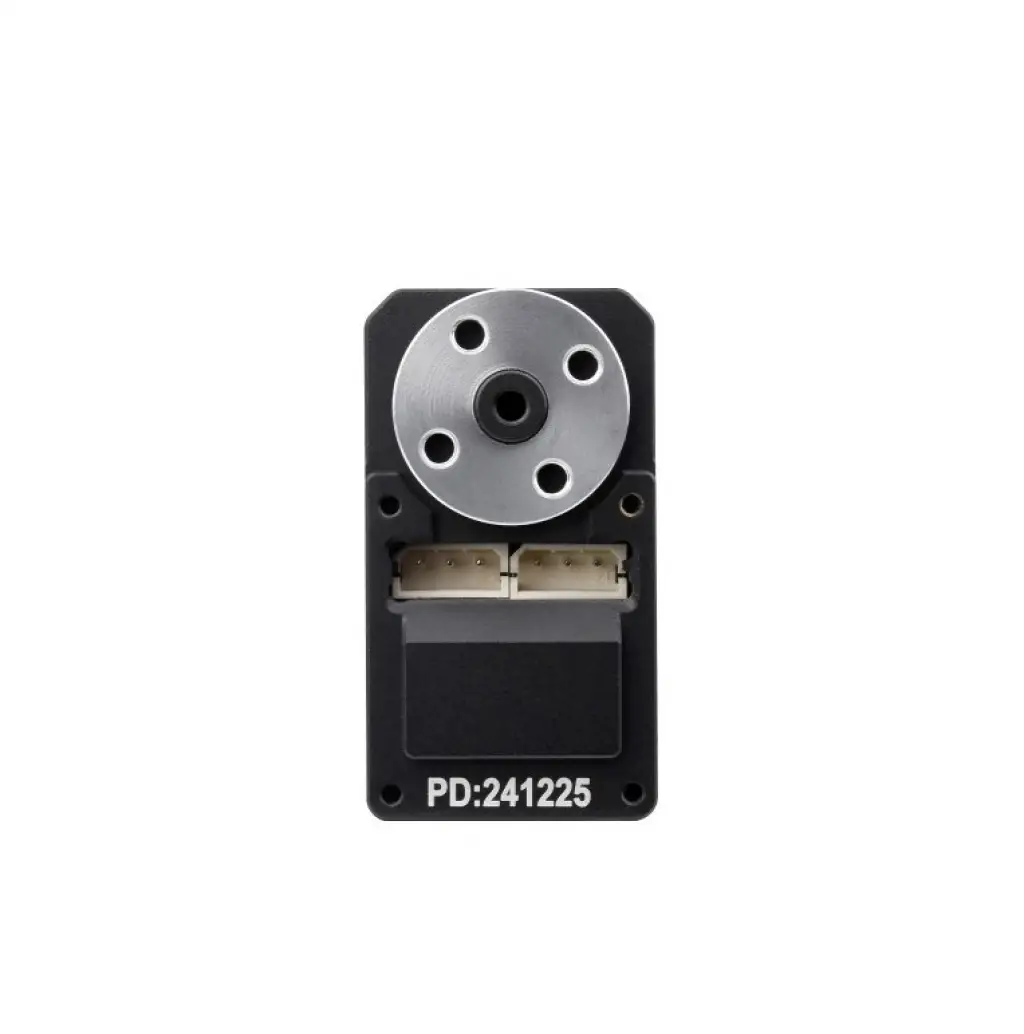

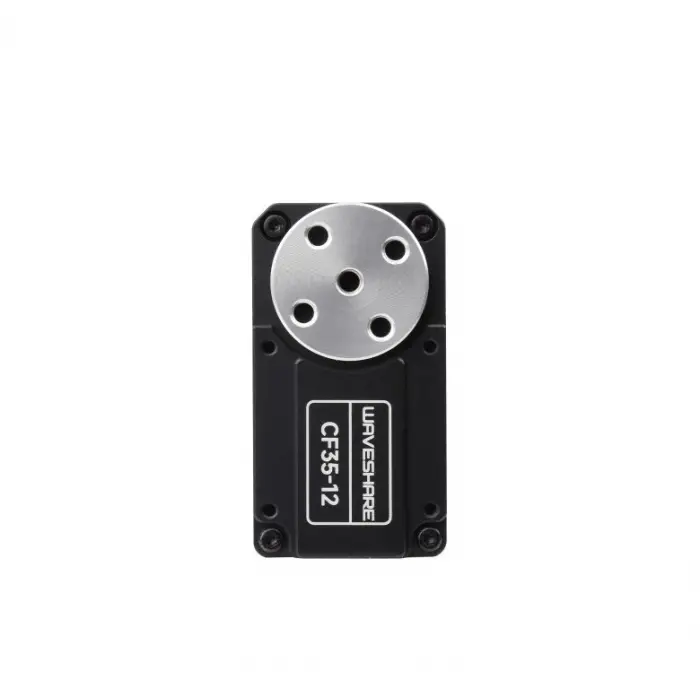

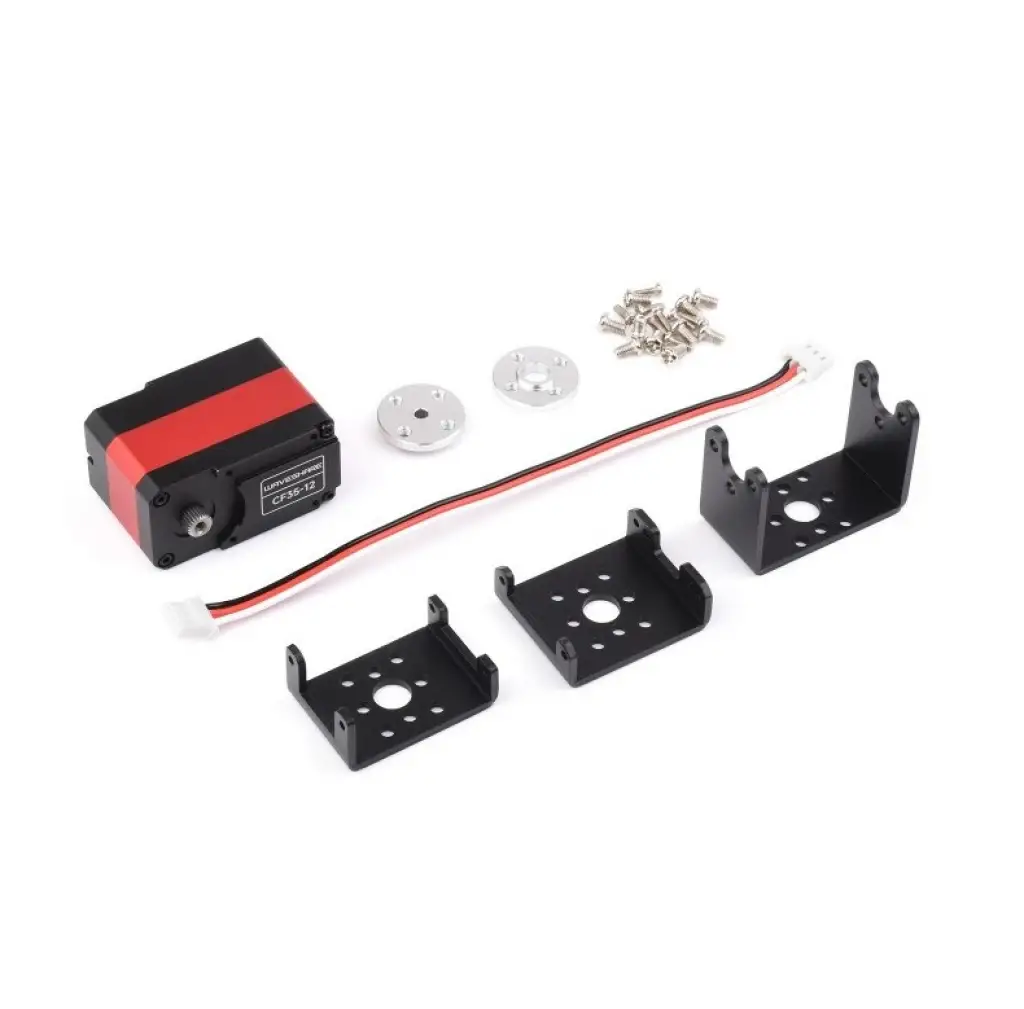

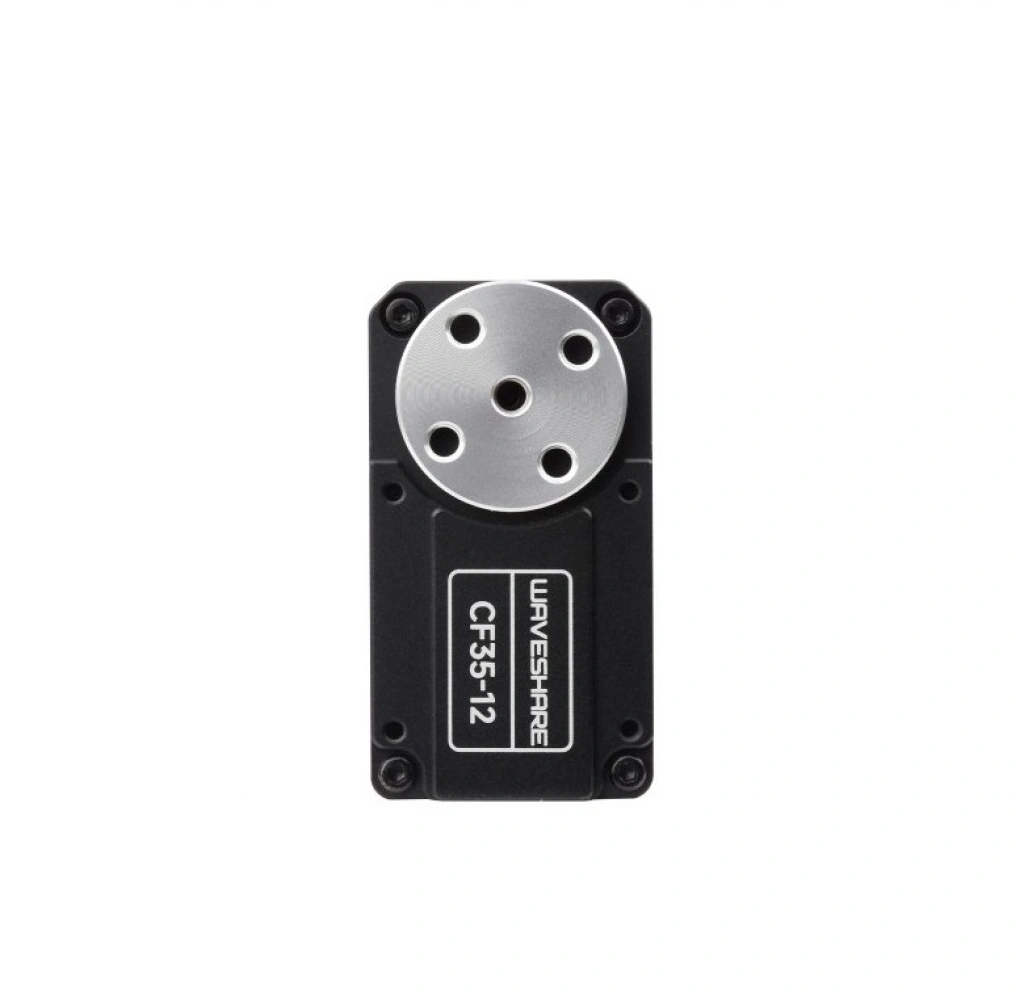

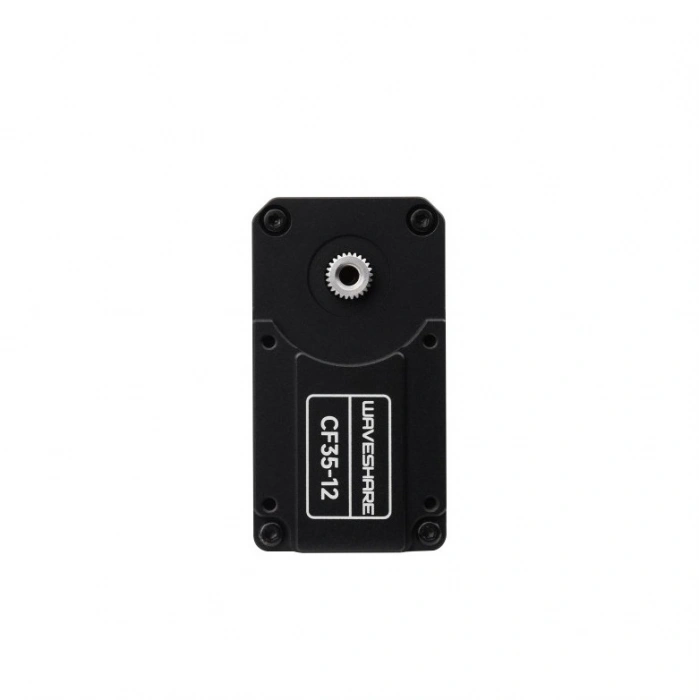

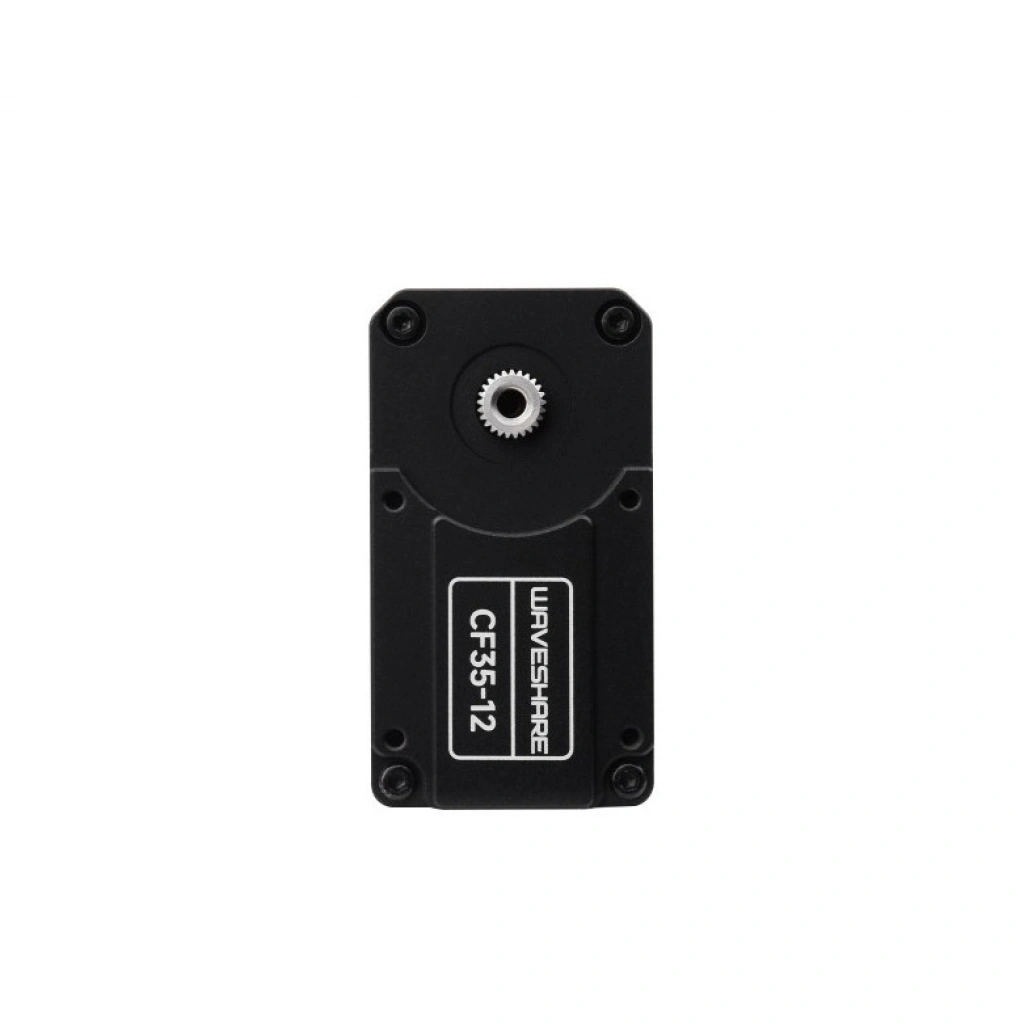

Waveshare CF35-12, yüksek tork gerektiren hassas hareket uygulamaları için geliştirilmiş, TTL haberleşme tabanlı akıllı bir bus servo motordur. Dahili mikrodenetleyici yapısı sayesinde konum, hız ve tork parametreleri doğrudan seri haberleşme üzerinden kontrol edilebilir. Bu sayede klasik PWM servolara kıyasla çok daha hassas, geri bildirimli ve senkronize kontrol imkanı sunar.

Servo içerisinde yer alan yüksek çözünürlüklü manyetik enkoder, konum bilgisini sürekli olarak geri besleyerek kapalı çevrim kontrol sağlar. Bu yapı, düşük sapma oranı ve yüksek tekrarlanabilirlik gerektiren robotik sistemlerde stabil ve güvenilir performans sunar.

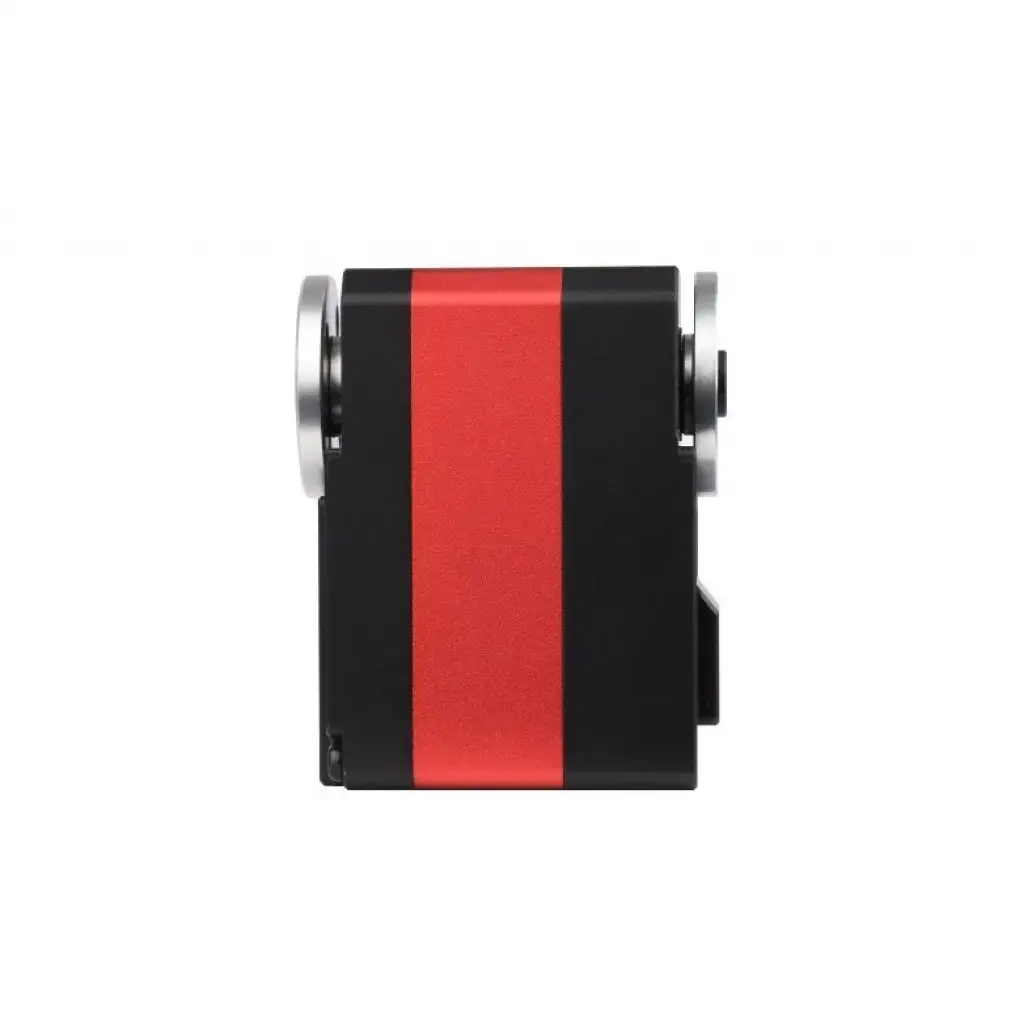

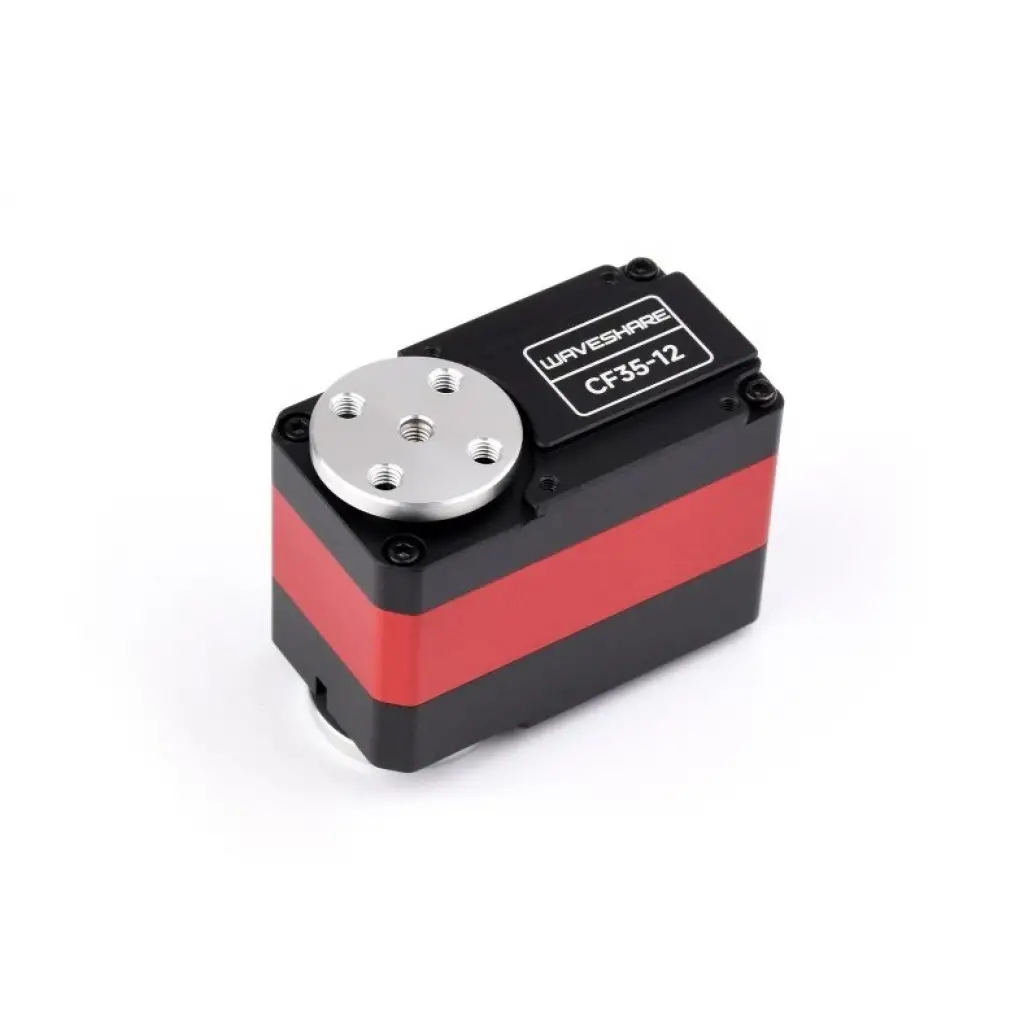

CNC işlenmiş alüminyum alaşımlı gövde, hem mekanik dayanıklılığı artırır hem de ısı dağılımını optimize ederek uzun süreli yük altında çalışmalarda performans kaybını minimize eder. Metal dişli sistemi ile birlikte yüksek tork altında aşınmaya karşı dirençlidir.

TTL bus haberleşme altyapısı sayesinde birden fazla servo tek hat üzerinden adreslenerek kontrol edilebilir. Bu yapı özellikle çok eksenli robot sistemlerinde kablolama karmaşasını azaltır ve senkron hareket kontrolünü kolaylaştırır.

Teknik Özellikler

• Tork: 35KG.cm @ 12V
• Çalışma Voltajı: 9V ~ 12.6V DC
• Kontrol Arayüzü: TTL Serial Bus
• Kontrol Modları:
• Pozisyon kontrol (açı)
• Sürekli dönüş (hız kontrol)
• Tork kontrol (yük tabanlı)
• Geri Bildirim:
• Gerçek zamanlı pozisyon verisi
• Gerilim geri bildirimi
• Sıcaklık izleme
• Enkoder Tipi: Manyetik, yüksek çözünürlüklü
• Dişli Yapısı: Tam metal dişli sistemi
• Gövde: CNC alüminyum alaşım
• Haberleşme Topolojisi: Daisy-chain (zincirleme bağlantı)
• ID Atama: Yazılım üzerinden adreslenebilir servo ID
• Koruma Özellikleri:
• Aşırı akım koruması
• Aşırı sıcaklık koruması
• Kilitlenme (stall) koruması

Mühendislik Avantajları

• Kapalı çevrim kontrol sayesinde yüksek doğruluk ve kararlılık
• Çoklu servo sistemlerde senkronize hareket kabiliyeti
• PWM tabanlı sistemlere göre daha düşük jitter ve daha yüksek çözünürlük
• Uzun süreli yük altında stabil performans
• Robotik uygulamalar için optimize edilmiş mekanik ve elektronik tasarım

Uygulama Alanları

• Robot kol ve manipülatör sistemleri
• Bacaklı robotlar (quadruped / hexapod)
• Endüstriyel otomasyon sistemleri
• Hassas pozisyonlama gerektiren mekatronik projeler
• Araştırma ve geliştirme (Ar-Ge) uygulamaları
