## Waveshare ESP32-P4-Pico-KIT-B 10,1 İnç Dokunmatik Ekranlı RISC-V Geliştirme Kiti

Waveshare ESP32-P4-Pico-KIT-B; ESP32-P4 tabanlı geliştirme kartı, 10,1 inç kapasitif dokunmatik DSI ekran, 5 MP kamera, hoparlör ve gerekli bağlantı aksesuarlarını bir araya getiren kapsamlı bir multimedya geliştirme kitidir.

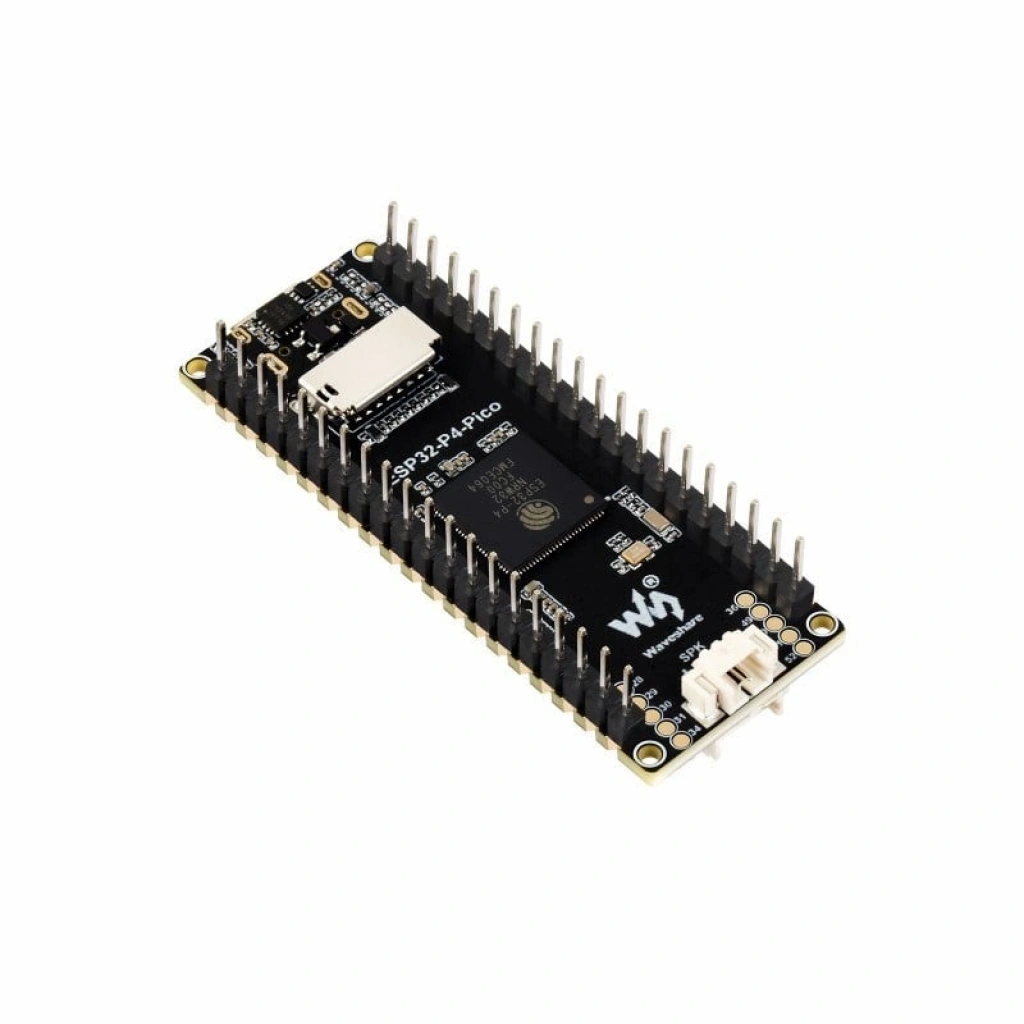

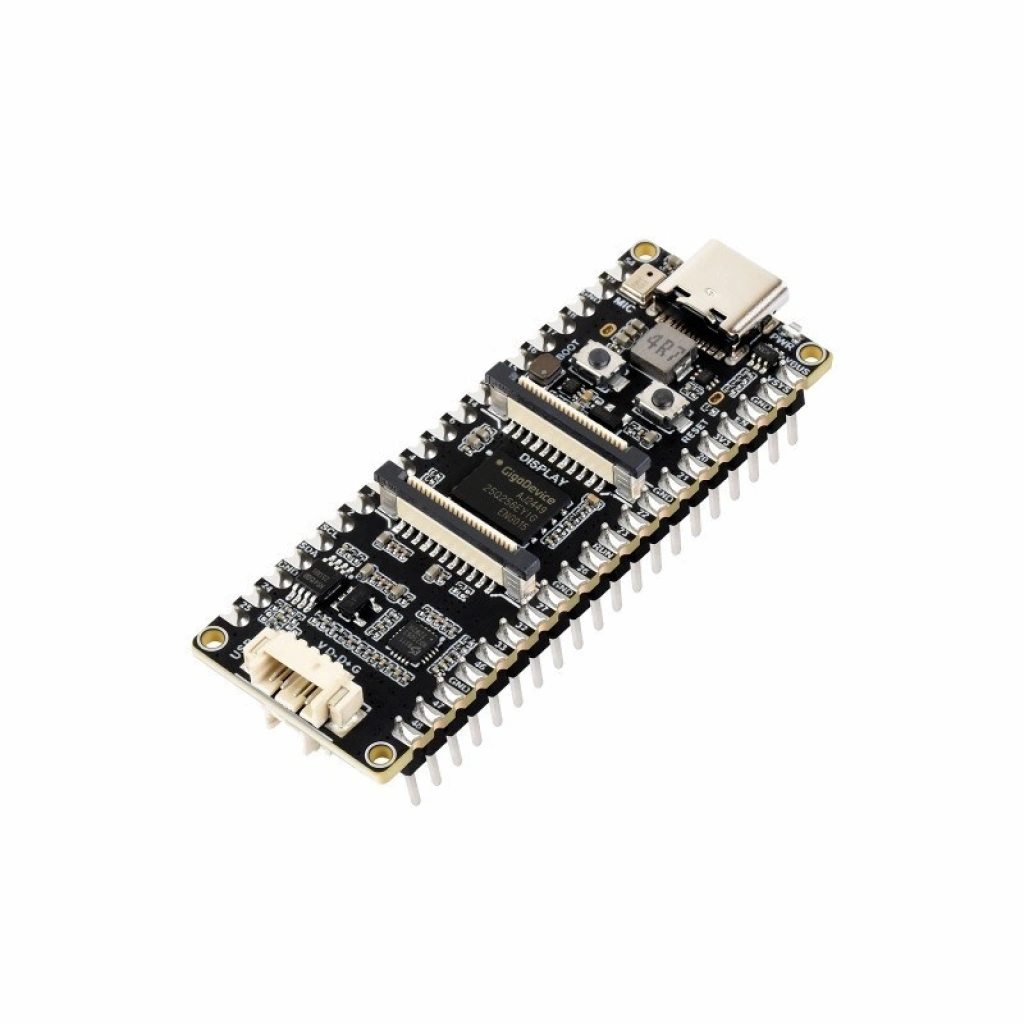

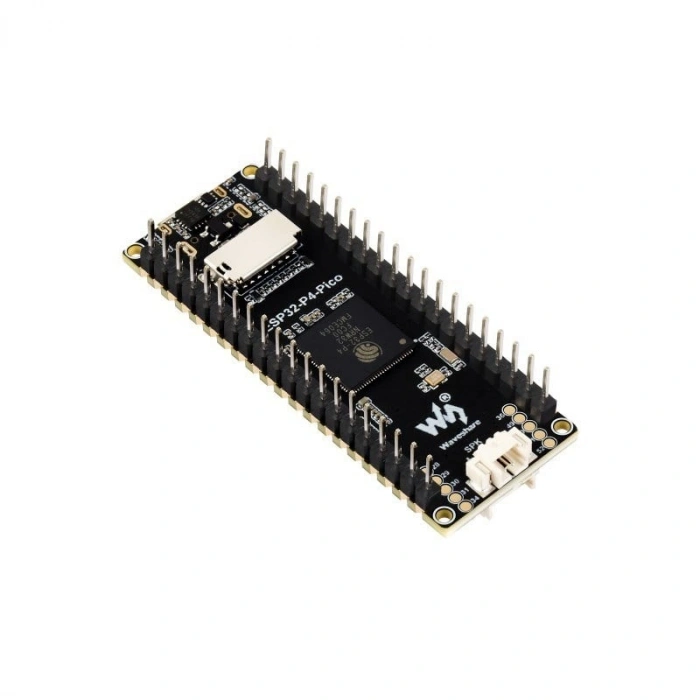

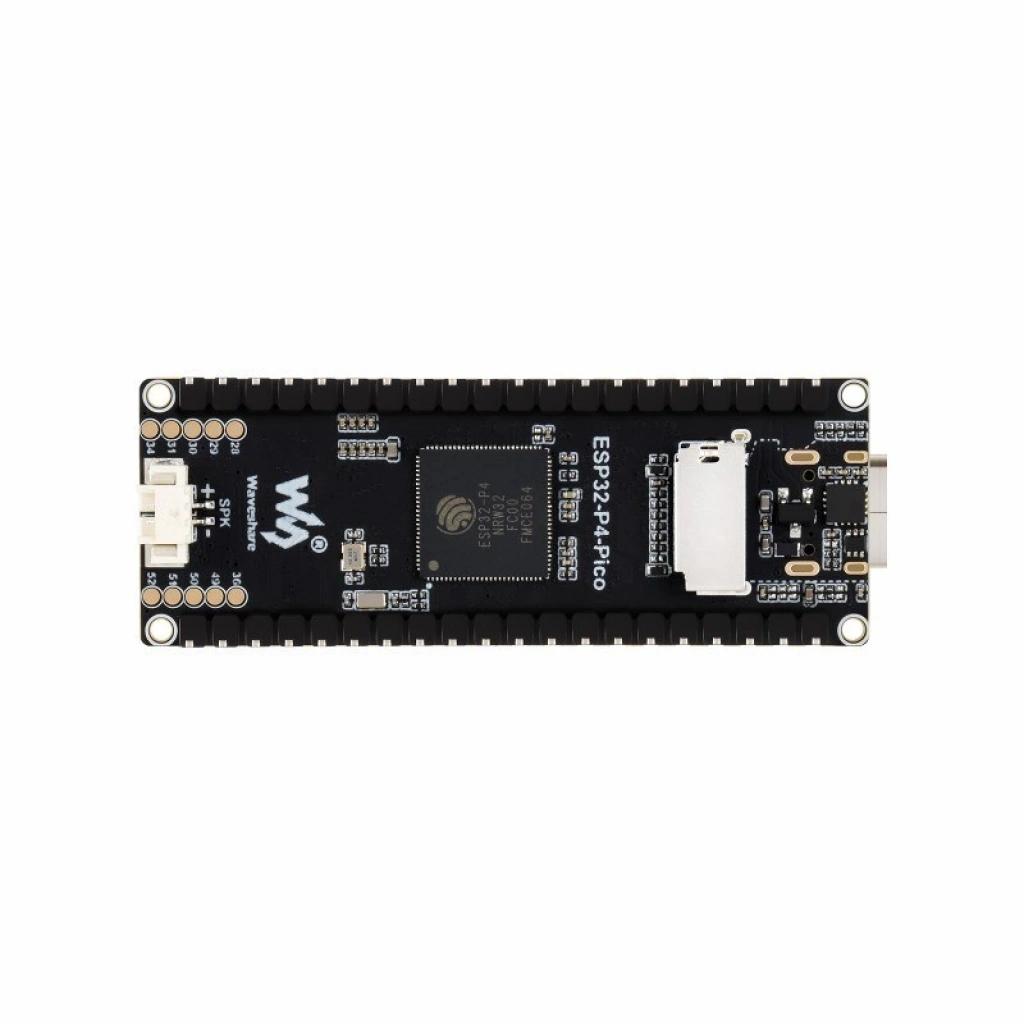

Kitin merkezinde, ESP32-P4 mikrodenetleyicisine sahip ESP32-P4-Pico-M geliştirme kartı bulunur. Kart, 32 bit RISC-V mimarisine sahip çift çekirdekli yüksek performans işlemcisi ile tek çekirdekli düşük güç işlemcisini bir arada kullanır.

ESP32-P4-Pico-M üzerinde 32 MB PSRAM ve 32 MB NOR Flash bellek bulunur. MIPI-CSI kamera ve MIPI-DSI ekran bağlantılarının yanı sıra USB 2.0 OTG High-Speed, SDIO 3.0 TF kart yuvası, SPI, I2S, I2C, UART, TWAI, ADC, LED PWM, MCPWM ve RMT gibi çok sayıda arabirim sunar.

Entegre görüntü sinyal işlemcisi, JPEG codec, Pixel Processing Accelerator ve H.264 donanımsal kodlayıcı sayesinde kamera görüntülerinin işlenmesi, multimedya uygulamaları, kontrol panelleri ve görüntülü insan-makine arayüzleri için güçlü bir altyapı sağlar.

Kit içerisinde bulunan 10,1 inç DSI dokunmatik ekran, 800 × 1280 piksel çözünürlüğe ve 10 noktaya kadar çoklu dokunmatik desteğine sahiptir. Optik birleştirme uygulanmış temperli cam paneli, 178° geniş görüş açısı ve 400 cd/m² parlaklık değeriyle net ve rahat bir görüntüleme deneyimi sunar.

Dahil edilen Raspberry Pi Camera (B), OV5647 sensöre ve 5 MP çözünürlüğe sahiptir. Manuel odaklama özelliği bulunan kamera; görüntü işleme, nesne algılama, gömülü kamera ve görsel kullanıcı arayüzü projelerinde kullanılabilir.

Kart üzerindeki 2×20 pin GPIO bağlantısı, 27 adet programlanabilir GPIO’ya erişim sunar ve bazı Raspberry Pi Pico HAT genişletme kartlarıyla uyumludur.

Secure Boot, Flash Encryption, kriptografik hızlandırıcılar, gerçek rastgele sayı üreteci ve donanımsal erişim koruma mekanizmaları; uygulama verilerinin ve sistem işlemlerinin güvenliğini artırır.

### Öne Çıkan Özellikler

* ESP32-P4NRW32 mikrodenetleyici
* 32 bit RISC-V çift çekirdekli yüksek performans işlemcisi
* Tek çekirdekli düşük güç işlemcisi
* 32 MB dahili PSRAM
* Kart üzerinde 32 MB NOR Flash
* 128 KB HP ROM ve 16 KB LP ROM
* 768 KB HP L2MEM
* 32 KB LP SRAM
* 8 KB TCM
* 2 hatlı MIPI-DSI ekran arabirimi
* 2 hatlı MIPI-CSI kamera arabirimi
* Entegre görüntü sinyal işlemcisi
* JPEG codec ve H.264 donanımsal kodlayıcı
* Pixel Processing Accelerator
* USB 2.0 OTG High-Speed desteği
* SDIO 3.0 destekli TF/microSD kart yuvası
* Dahili mikrofon
* 8 Ω, 2 W hoparlör desteği
* 2×20 pin GPIO bağlantısı
* Kullanılabilir 27 adet programlanabilir GPIO
* Bazı Raspberry Pi Pico HAT kartlarıyla uyumluluk
* SPI, I2S, I2C, UART, TWAI ve ADC arabirimleri
* LED PWM, MCPWM ve RMT desteği
* USB Type-C üzerinden güç, programlama ve hata ayıklama
* BOOT ve RESET butonları
* Güç durum LED’i
* Secure Boot ve Flash Encryption desteği
* Kriptografik donanım hızlandırıcıları ve TRNG

### 10,1 İnç Dokunmatik Ekran Özellikleri

* Ekran modeli: 10.1-DSI-TOUCH-A
* Ekran boyutu: 10,1 inç
* Çözünürlük: 800 × 1280 piksel
* Haberleşme arabirimi: 2 hatlı MIPI-DSI
* Dokunmatik kontrolcü: GT9271
* Dokunmatik özelliği: 10 noktaya kadar kapasitif çoklu dokunmatik
* Görüş açısı: 178°
* Parlaklık: 400 cd/m²
* Kontrast oranı: 800:1
* Panel yapısı: Optik birleştirmeli temperli cam
* Aktif görüntü alanı: 135,36 × 216,58 mm
* Dış ölçüler: 147 × 239 mm
* Piksel aralığı: 0,1692 × 0,1692 mm
* Çalışma sıcaklığı: 0°C ile 60°C arası

### Kamera Özellikleri

* Kamera modeli: Raspberry Pi Camera (B)
* Görüntü sensörü: OV5647
* Çözünürlük: 5 MP
* Sensör boyutu: 1/4 inç
* Diyafram: F2.0
* Odak uzaklığı: 6 mm
* Görüş açısı: 60,6°
* Odaklama: Manuel odak
* Gece görüşü: Desteklenmez
* Bağlantı arabirimi: MIPI-CSI

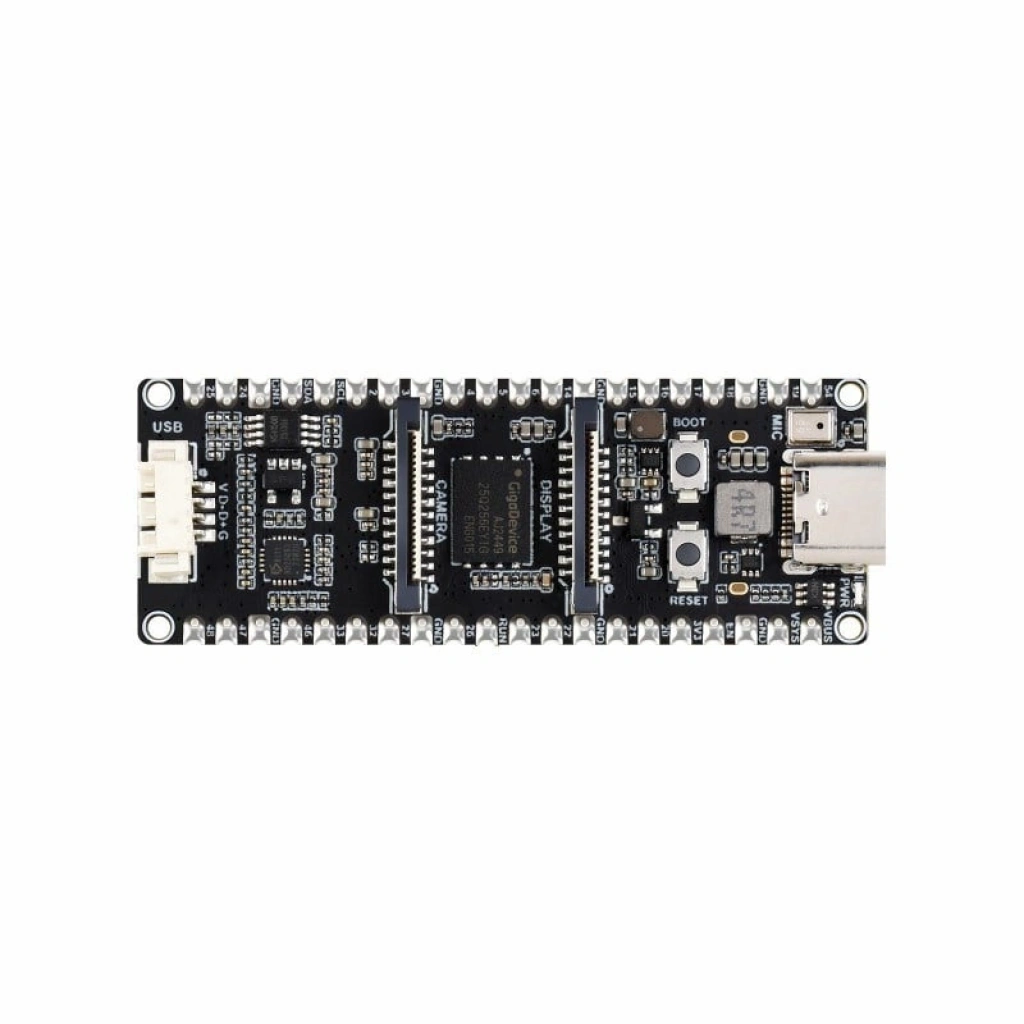

### Kart Üzerindeki Bağlantılar

**MIPI-DSI ekran bağlantısı:**
Kit içerisindeki 10,1 inç dokunmatik ekranın geliştirme kartına bağlanmasını sağlar.

**MIPI-CSI kamera bağlantısı:**
Kit içerisindeki OV5647 sensörlü 5 MP kameranın bağlanması için kullanılır.

**USB Type-C bağlantısı:**
Kartın beslenmesi, programlanması ve hata ayıklama işlemleri için kullanılır.

**USB OTG bağlantısı:**
USB 2.0 High-Speed cihaz bağlantısı için 4 pinli konnektör sunar.

**TF kart yuvası:**
SDIO 3.0 protokolü üzerinden microSD veya TF kart kullanımını destekler.

**Ses bağlantıları:**
Kart üzerinde mikrofon bulunur. Kit içerisindeki 8 Ω, 2 W hoparlör, MX1.25 bağlantısı üzerinden karta bağlanabilir.

### Kullanım Alanları

* Dokunmatik grafik kullanıcı arayüzleri
* Endüstriyel kontrol panelleri
* Akıllı ev kontrol ekranları
* Kamera ve görüntü işleme projeleri
* H.264 video kodlama uygulamaları
* Görüntülü IoT cihazları
* Multimedya terminalleri
* Taşınabilir kontrol ve gösterge sistemleri
* Görsel veri toplama sistemleri
* Makine görüşü uygulamaları
* İnsan-makine arayüzleri
* Uç bilişim uygulamaları
* Güvenli gömülü sistemler
* GPIO ve çevre birimi genişletme projeleri

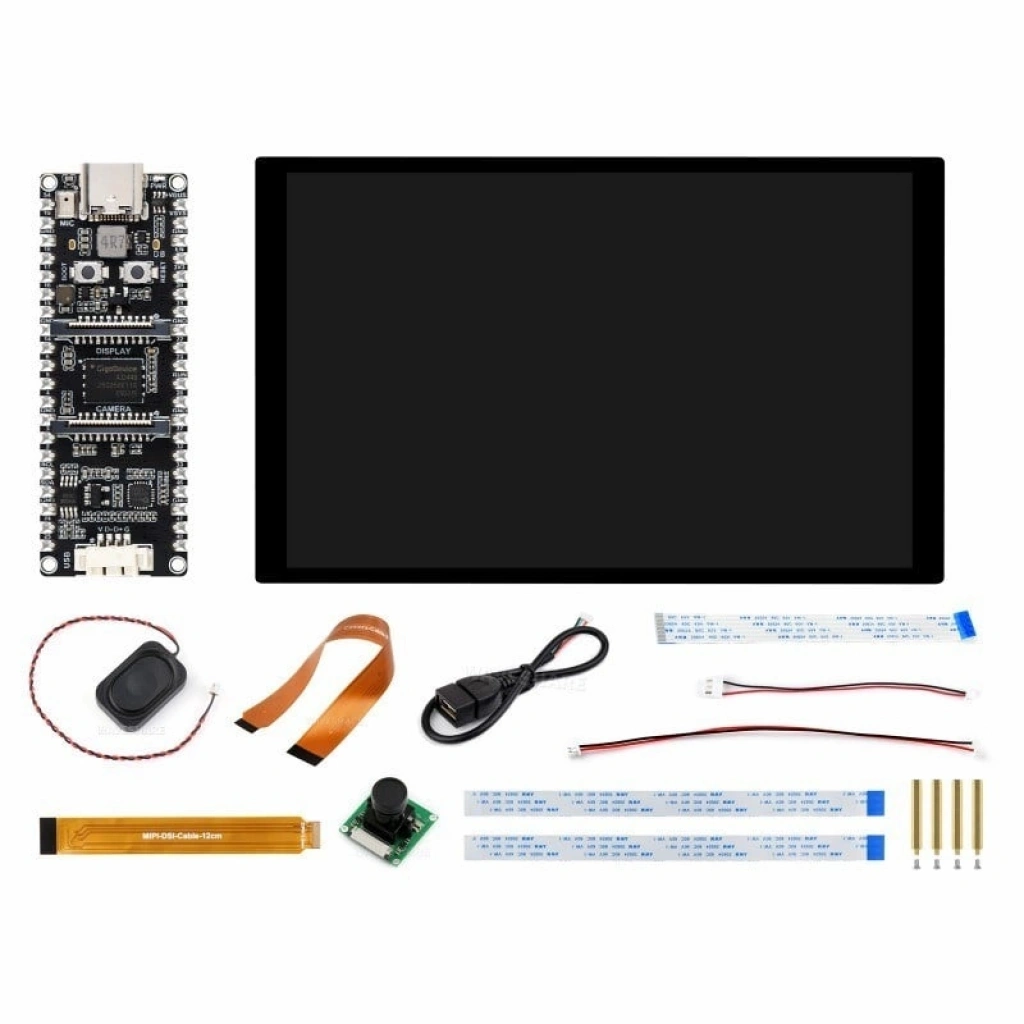

### Paket İçeriği

* 1 adet ESP32-P4-Pico-M geliştirme kartı
* 1 adet 10.1-DSI-TOUCH-A kapasitif dokunmatik ekran
* 1 adet 8 Ω, 2 W hoparlör
* 1 adet 200 mm Pi5 kamera kablosu
* 1 adet 15 pin FFC kablo
* 1 adet Raspberry Pi Camera (B), 5 MP kamera
* 1 adet MX1.25 4 pin – USB kablosu
* 1 adet 12 cm MIPI-DSI ekran kablosu
* 1 adet MX1.25 2 pin – 2.54 mm 3 pin kablo
* 2 adet yaklaşık 200 mm, 22 pin FFC kablo
* 1 adet yaklaşık 150 mm, MX1.25 2 pin – MX1.25 4 pin kablo
* 1 takım montaj yükselticisi
