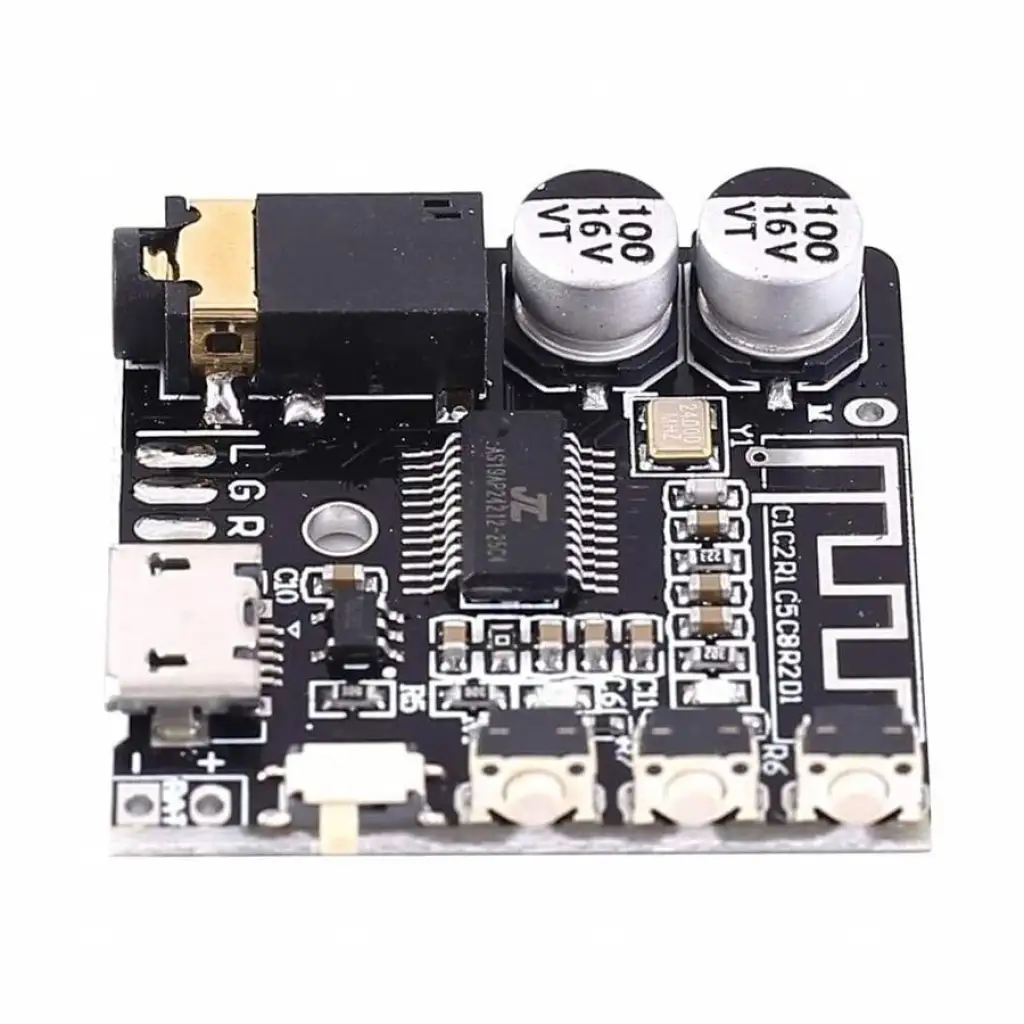

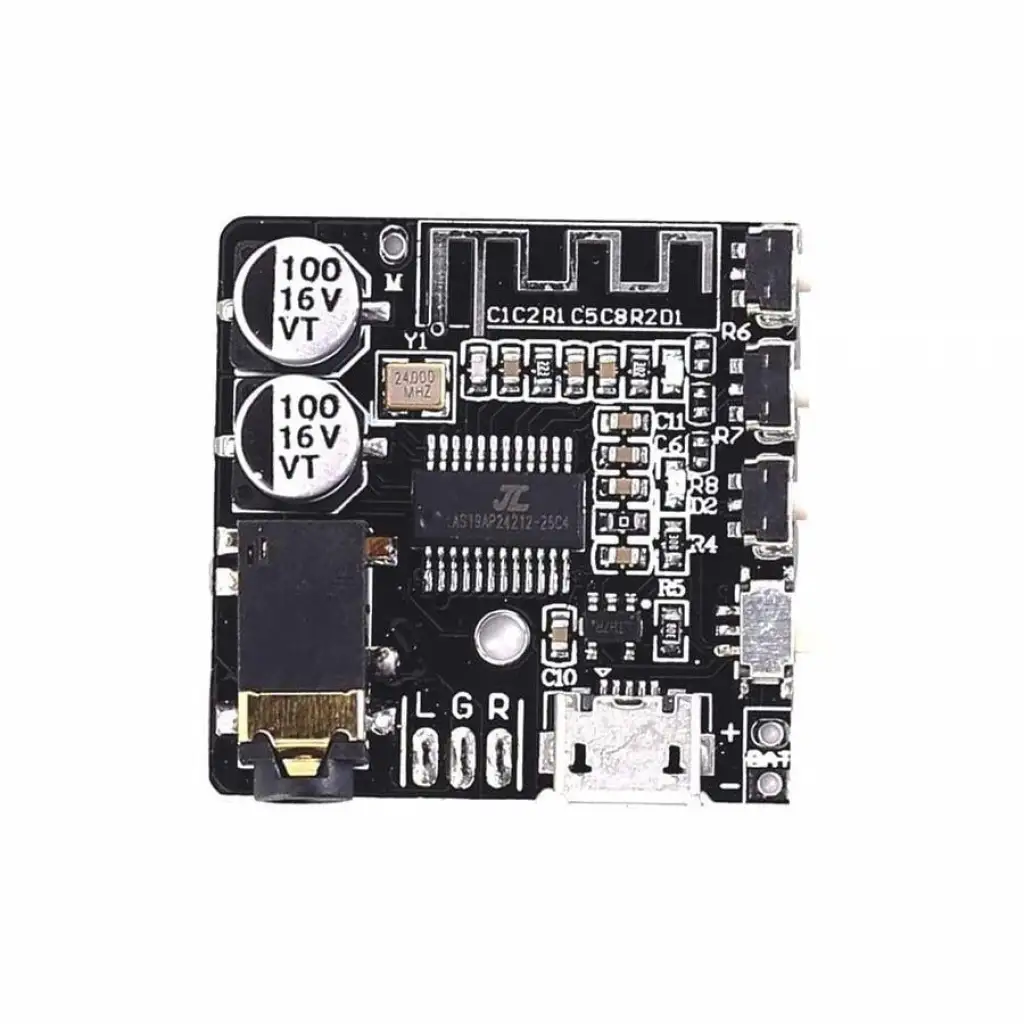

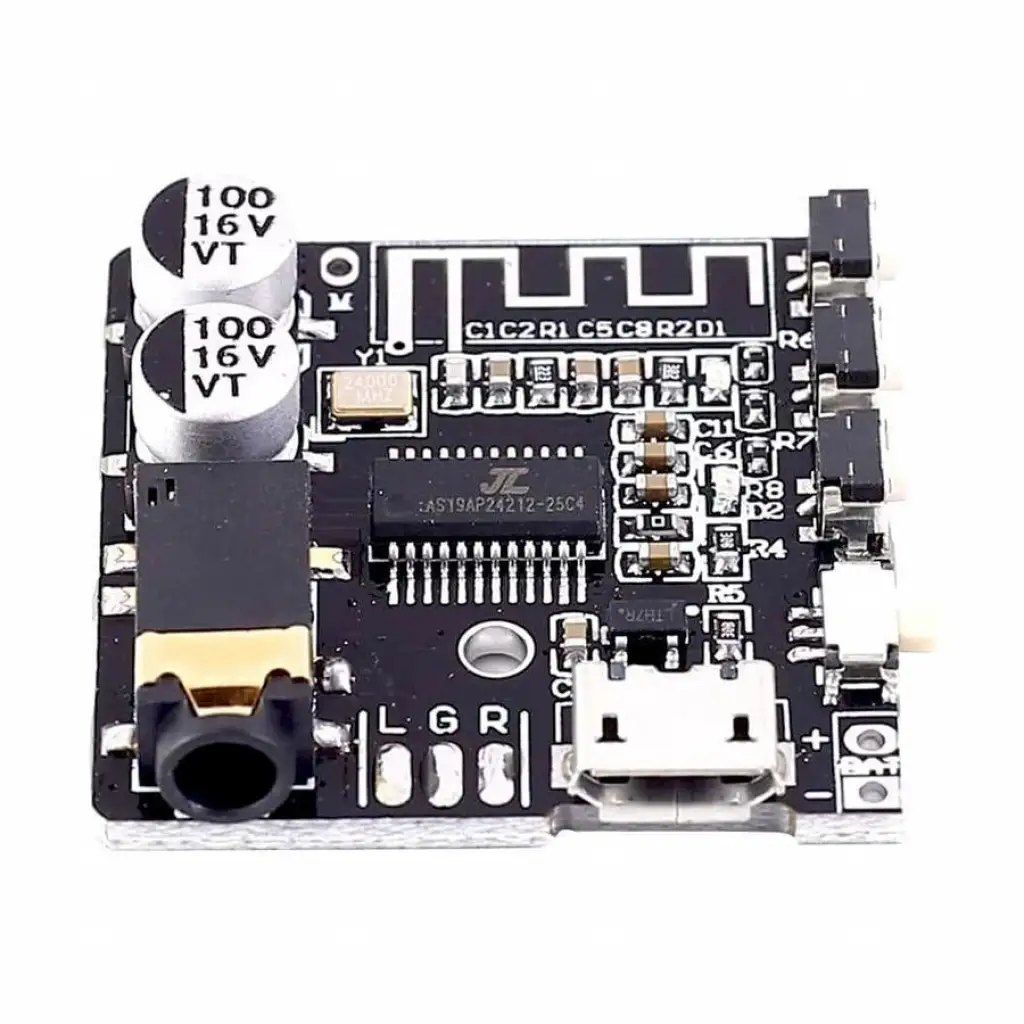

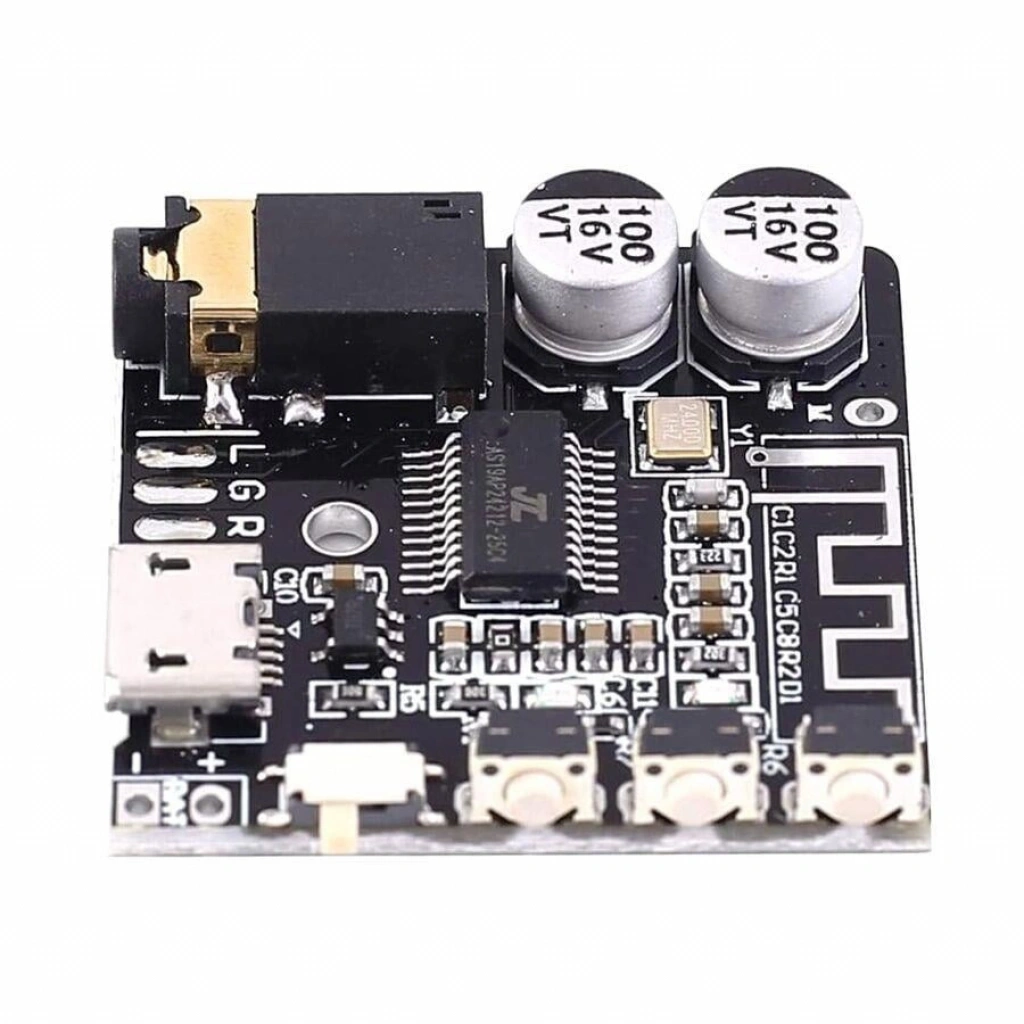

VHM-314 Ses Alıcı Modül - Bluetooth v2, M-28'in (uzun mesafeli iletim, Bluetooth 5.0 geriye dönük uyumlu, kayıpsız ses kalitesi vb.) işlevlerini yerine getirirken kullanıcı dostu performans sergiliyor. Bu ürün, USB güç kaynağı üzerinden pili doğrudan şarj edebilen bir şarj ve deşarj devresine sahiptir. Bluetooth şarj işlemi sırasında normal çalışmaya devam edebilir , şarj ve deşarj işlevini gerçekleştirebilir. Diğer ürünler gibi şarj işlemi sırasında kullanılamama problemine sahip değildir.

Tek başına USB ile güçlendirildiğinde: güç kaynağının normal olduğunu gösteren kırmızı ışık yanıp söner

Ayrı bir batarya ile güçlendirildiğinde: sarı ışık her zaman yanar, pil güç kaynağının normal olduğunu gösterir

Sarı ışık yanıp söner, pilin düşük olduğunu gösterir.

USB ve pil aynı anda bağlandığında: pilin şarj edildiğini göstermek için kırmızı ışık yanıp söner; Kırmızı ışık her zaman pilin tamamen şarj olduğunu gösterir.

Özellikler:

Butonlar
On / Off : Bluetooth özelliğini açıp kapatır. Şarj işlevini kontrol etmez.
Back / V- : Kısa basılırsa önceki ses dosyasını çalar, uzun basılırsa ses kısar.
Next / V+ : Kısa basılırsa bir sonraki ses dosyasını çalar , uzun basılırsa sesi açar.
Play / Stop : Ses dosyası oynatılırken kısa basılırsa oynatmayı durdurur.

Arayüz
Micro USB Güç : Modül 5V ve GND ile de beslenebilir.
B+ B- : Batarya USB girişinden direk beslenebilir.
Kulaklık Girişi : 3.5mm Jack
Buton Terminali : Gelen arama cevaplandırma
Mute : 3.3V bareminde iken yüksek ses 0V bareminde iken sessiz durumdadır.
Led Göstergeleri
USB ile ayrı bir besleme sağlanırsa kırmızı LED yanıp söner.
USB dışında bir gerilim uygulandığında sarı LED daima yanarsa batarya durumuı normal , yanıp sönerse düşüktür.
USB ve batarya girişi aynı anda sağlanırsa , kırmızı LED yanıp sönüyorsa batarya şarj oluyordur daima yanarsa batarya doludur.
Mavi LED hızlı bir şekilde yanıp sönüyorsa Bluetooth bağlantısı için bekliyordur.
Mavi LED daime yanıyorsa bağlantı sağlanmıştır.
Mavi LED yavaş bir şekilde yanıp sönüyorsa ses dosyası onatılıyordur.

SNR 90 dB
Giriş Gerilimi 3.7V - 5V
İletim Mesafesi (max) 15 m
Boyutlar 30 x 30 x 7.2mm
