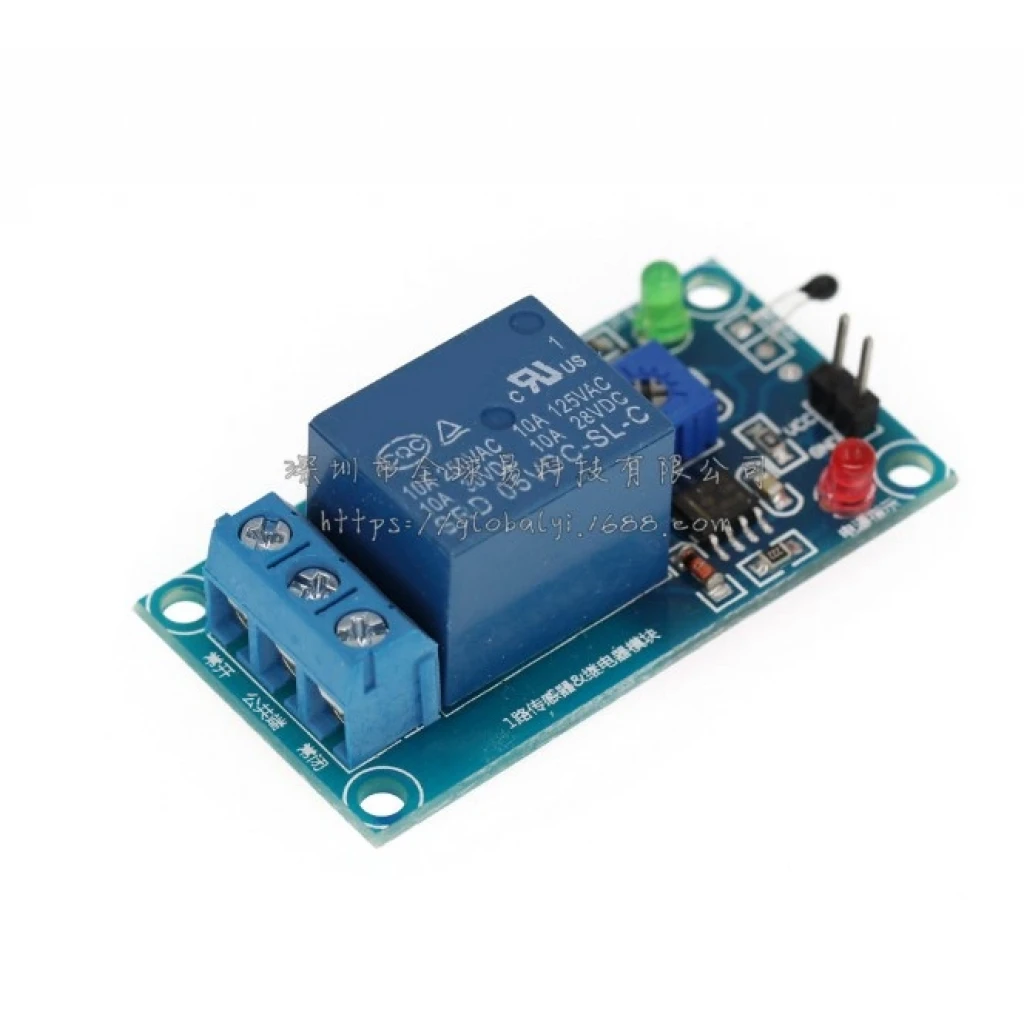

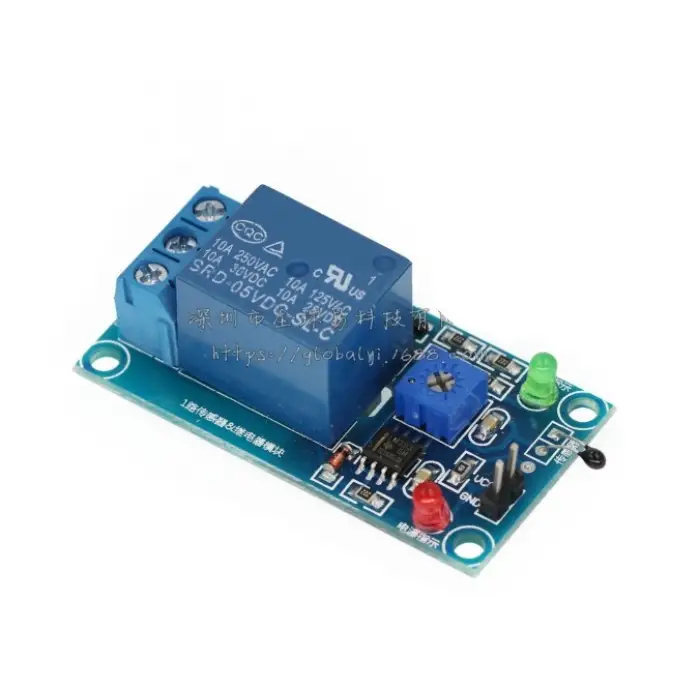

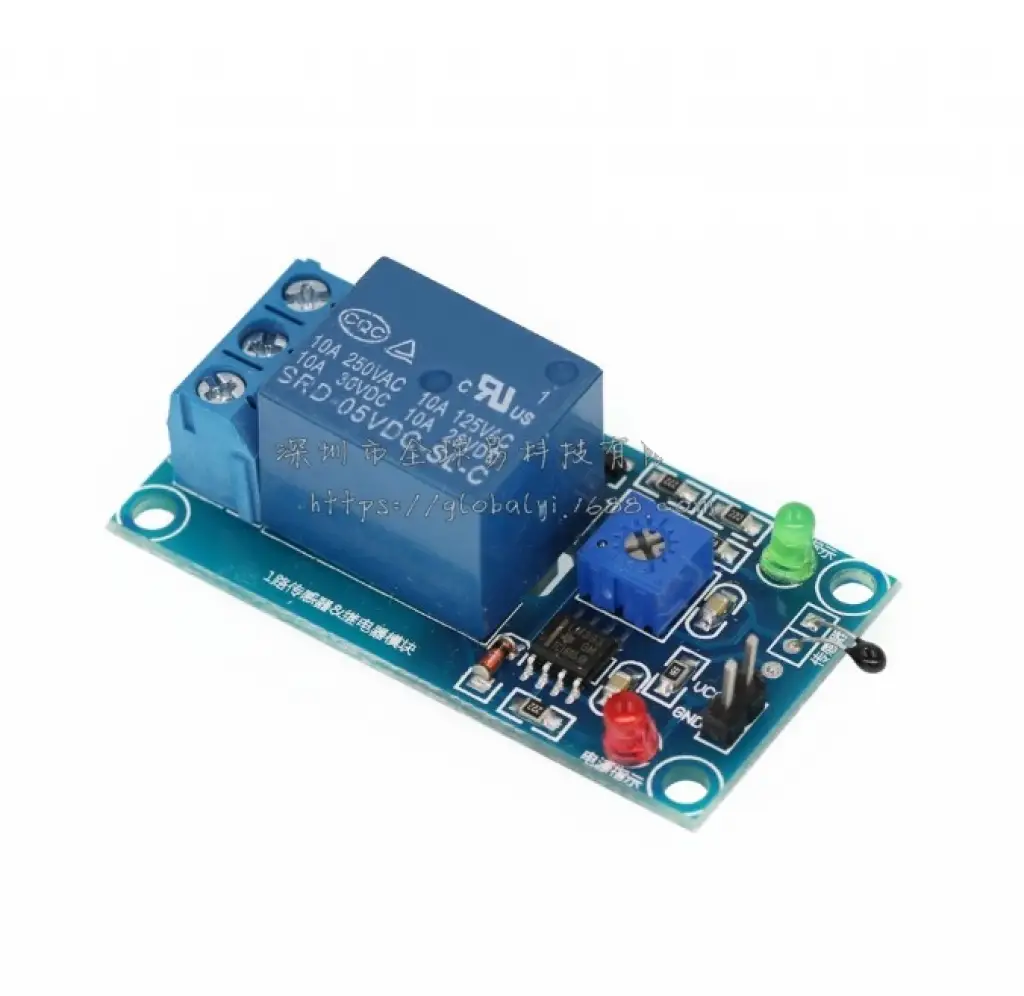

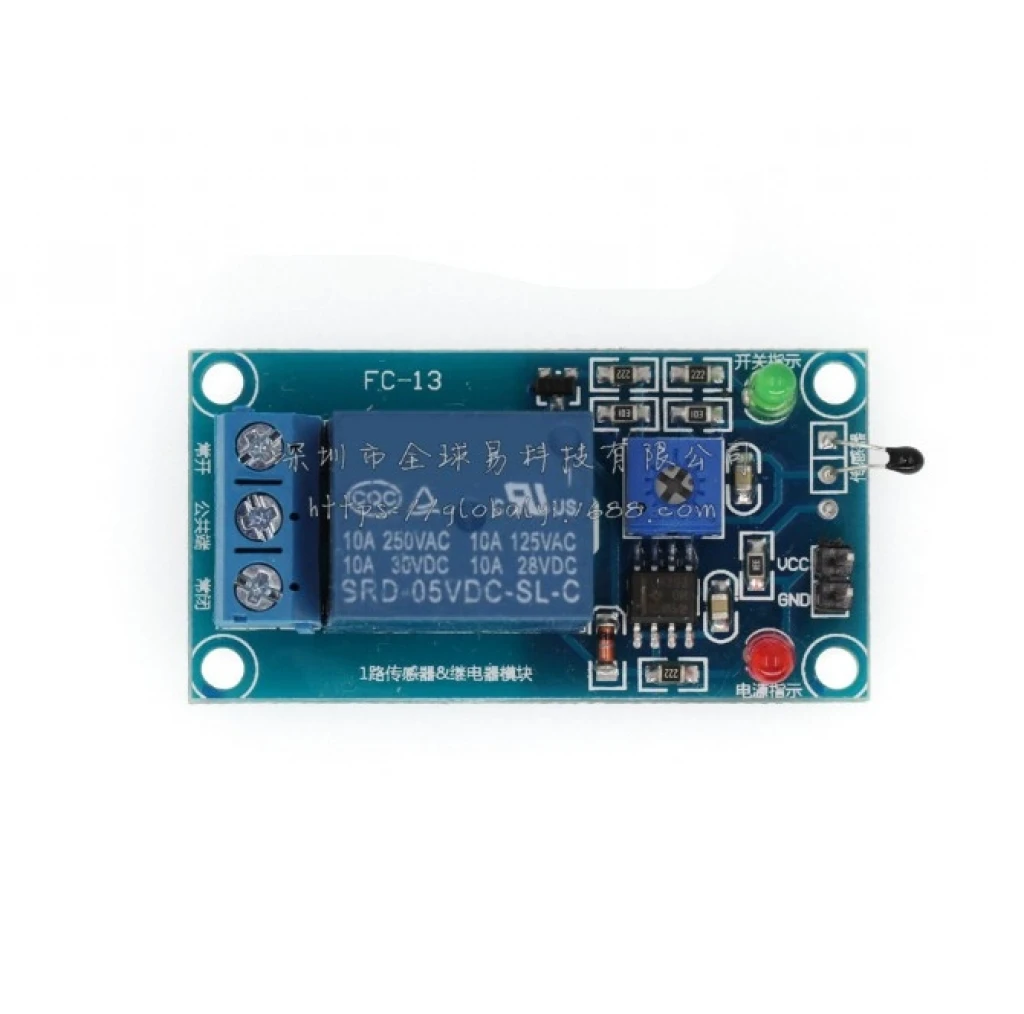

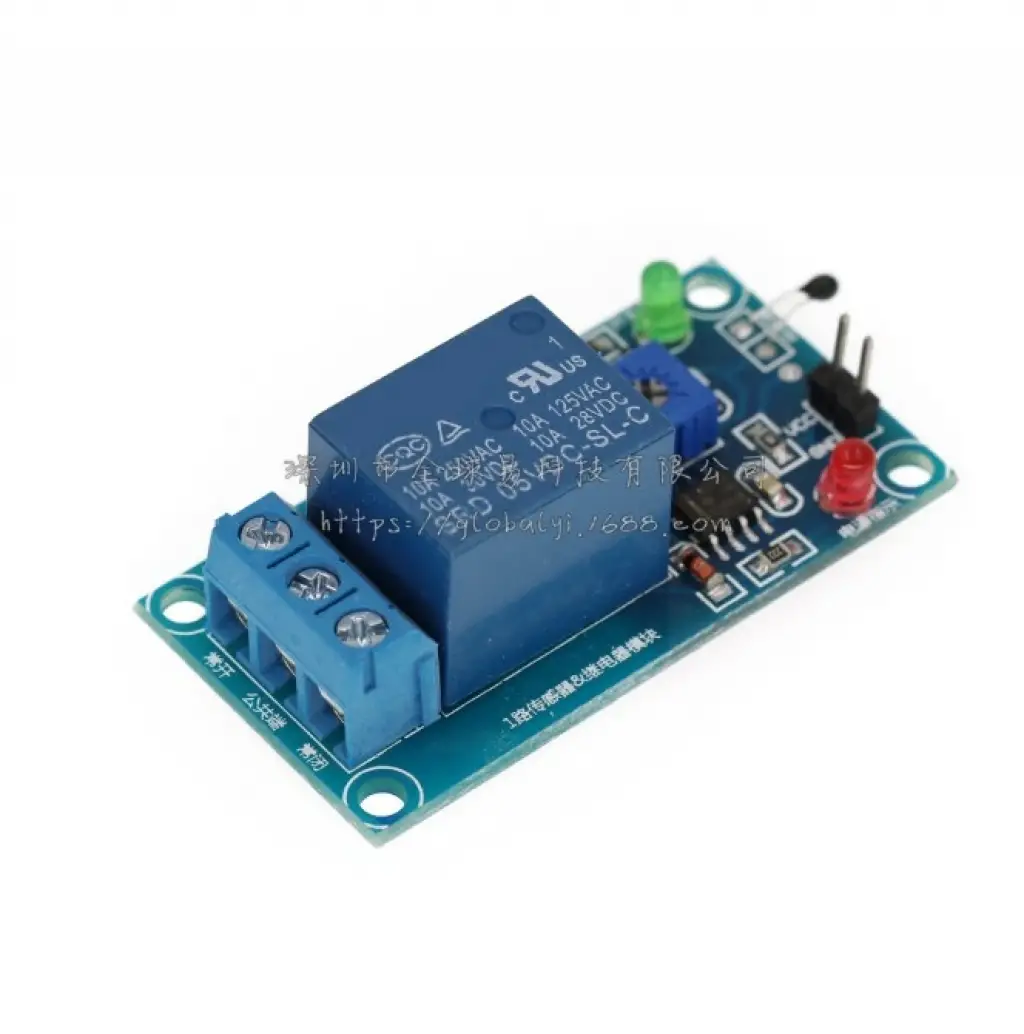

Termal Sensör 5V Röle Modülü

Bu termal sensör röle modülü, ortam sıcaklığını algılayarak ayarlanan eşik değere göre otomatik olarak devreyi açıp kapatabilen kullanışlı bir kontrol kartıdır. Üzerindeki potansiyometre sayesinde istediğiniz sıcaklık seviyesini kolayca belirleyebilir, bu sayede ısıtıcı, soğutucu veya sıcaklıkla çalışan diğer elektrikli sistemleri otomatik hale getirebilirsiniz.

Modülde bulunan röle çıkışı, yüksek güçlü AC ve DC yükleri doğrudan kontrol edebilmenizi sağlar. Normalde açık veya normalde kapalı terminaller üzerinden çalışma yönünü seçebilir, sisteminizin sıcaklık yükseldiğinde mi yoksa düştüğünde mi tetikleneceğini belirleyebilirsiniz.

Termistör tabanlı sensör yapısı sayesinde ortam sıcaklığına hızlı tepki verir. İsterseniz modüle su geçirmez termistör bağlayarak sıvı sıcaklığını da hassas şekilde ölçebilirsiniz.

Kompakt yapısı (50 x 26 x 19 mm) ve dört adet montaj deliği ile projelere kolayca entegre edilebilir.

Teknik Özellikler

·         Çalışma gerilimi: 5V DC

·         Akım: 150 mA üzeri

·         Yük kapasitesi: 250V 10A AC veya 30V 10A DC

·         Sıcaklık ayarı: Potansiyometre üzerinden

·         Bağlantılar: Ortak (COM), Normalde Açık (NO), Normalde Kapalı (NC)

·         Boyutlar: 50 x 26 mm – kalınlık 19 mm

·         Sensör: Termistör; opsiyonel su geçirmez sensör desteği

Çalışma Mantığı

·         Ayarlanan sıcaklık aşıldığında, röle aktif olur ve NO terminali devreye girer.

·         Sıcaklık ayarlanan değerin altına düştüğünde, röle pasif olur ve NC terminali devreye girer.
Bu yapı sayesinde modül iki yönlü bir anahtar gibi davranır ve sistemi ihtiyaca göre otomatik olarak kontrol eder.

Kullanım Alanları

·         Su deposu sıcaklık kontrolü

·         İç ortam sıcaklık takibi

·         Araç içi veya motor sıcaklığı kontrolü

·         Isıtıcı/fan otomasyonu

·         Sıcaklığa duyarlı güvenlik sistemleri
