TCS3200 Koruma Yuvalı Renk Sensörü GY-31

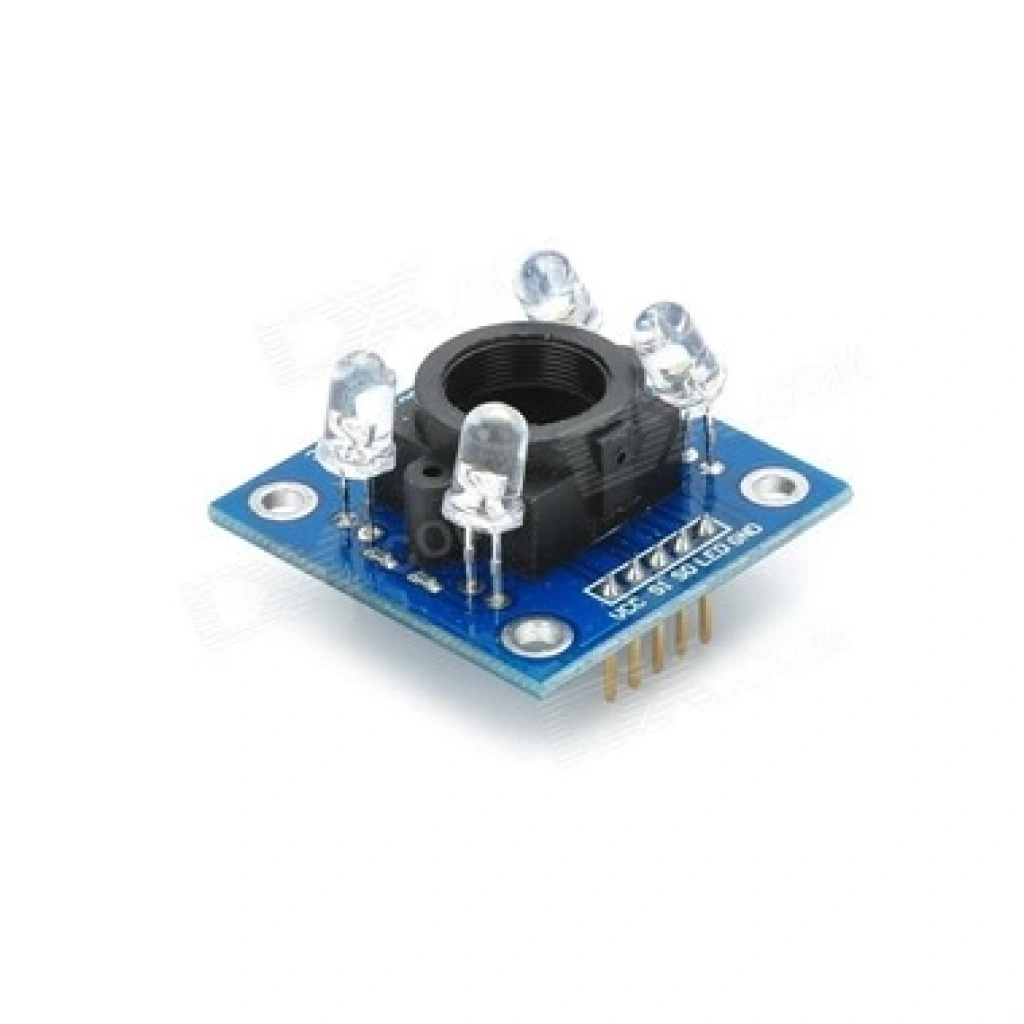

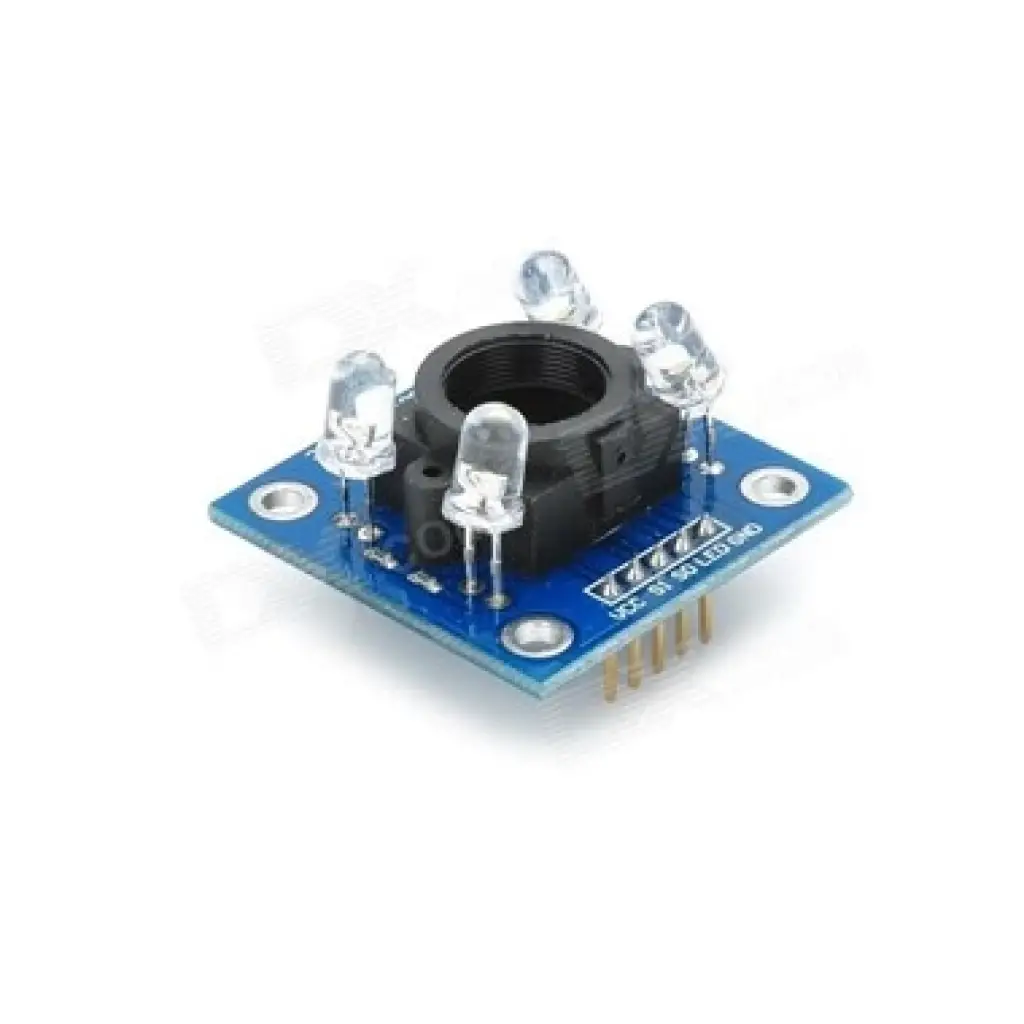

TCS3200 Renk Sensörü Kartı - Koruma Yuvalı
TCS3200 renk sensörü kartı, TAOS TCS3200 sensör çipi ve 4 beyaz Led'de dahil olmak üzere tam bir renk dedektörüdür. TCS3200 renk sensörü neredeyse tüm görünür renkleri tanıyabilir. Renk algılama sensörü, test şeridi okuma, renge göre sıralama, ortam ışığı algılama, kalibrasyon ve renk uyumu gibi uygulamalarda kullanılabilir. Arduino renk sensörü, en uygun fiyata her zaman cebinizin dostu Ankarobot'da...
TCS3200 Renk Sensörü Kartı Bağlantı şeması(örnektir)
PIN konfigürasyonu
PIN Adı
PIN Numarası
Açıklama
GND
4
Güç kaynağı topraklaması.
VCC
5
Güç Voltajı
OE
3
FO için etkin (Aktif düşük)
OUT
6
Çıkış frekansı (fo)
S0, S1
1, 2
Çıkış frekansı ölçeklendirmesi için hat bildirir
S2, S3
7,8
Fotodiyot tipi için çizgiler seçer
S0
S1
frekans çıkış diagramı(f0)
L
L
düşük güç
L
H
2%
H
L
20%
H
H
100%
S2
S3
fotodiyot tipi
L
L
Kırmızı
L
H
Mavi
H
L
Şeffar (NO FILTER)
H
H
Yeşil
Tcs3200 Renk Sensörü Pinout
TCS3200 Renk Sensörü Teknik Özellikleri :
Giriş voltajı : 2.7 V-5 V
Arayüz : Dijital TTL
Renk sensörü yuvası sayesinde daha sağlıklı ölçüm
Programlanabilir ve tam ölçekli çıkış frekansı
Mikrodenetleyiciler ile doğrudan iletişim kurar.
