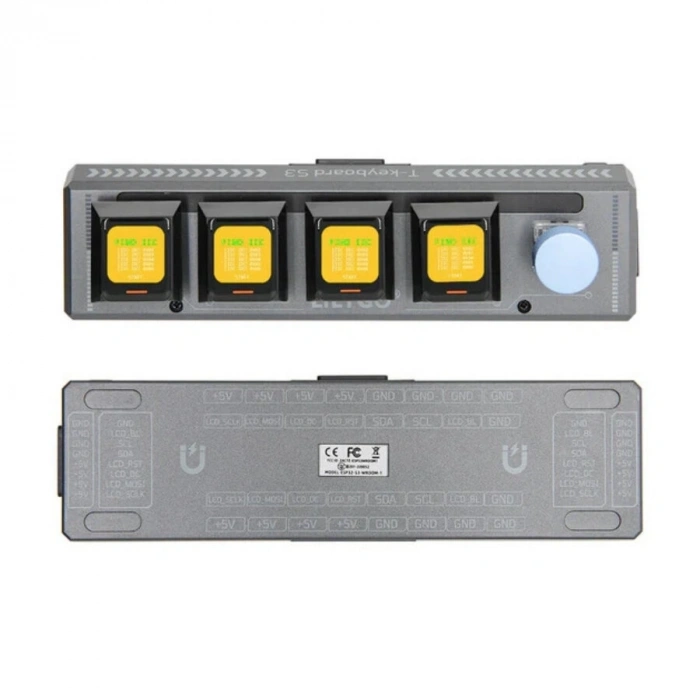

T-Keyboard S3 Pro Geliştirme Kartı

T-Keyboard S3 Pro Geliştirme Kartı, Hızlı bağlantı özelliğine sahip dört manyetik bağlantı arayüzü sunmaktadır. Bu manyetik arayüzler, birden fazla T-Keyboard-S3-Pro cihazının (en fazla 6 cihaz, birden fazla cihaz bağlandığında yerleşik LED'in maksimum parlaklığının 10'a düşürülmesi gerekir) eş zamanlı olarak bağlanmasına olanak tanır. Orijinal dört ekrana ek olarak bir ekran daha eklenerek toplam beş ekran elde edilir. Ana ünitedeki beşinci ekran konumu, döner kodlayıcı ile değiştirilebilir. Donanımın uzun mesafeli kablolaması nedeniyle, kartın yatay yönde genişlemesinde bazı kısıtlamalar olduğunu belirtmekte fayda var. Ana ünitenin soluna ve sağına yalnızca bir cihaz genişletilebilir ve aşağıya doğru en fazla iki cihaz genişletilebilir (USB arayüzü genişletmeyi engeller). Bu, toplam 6 cihaz için 2x3'lük bir ızgara düzeni oluşturur.

Kartta ayrıca 14 adet programlanabilir RGB LED ışık bulunmaktadır. Tek bir kart çalışırken, bu ışıkların tümü maksimum parlaklığa ayarlanabilir. Ancak, birden fazla kart çalışırken, çok sayıda LED nedeniyle parlaklığı maksimuma ayarlamak önerilmez. Tüm LED'ler parlak bir şekilde yanarsa, önemli miktarda ısı üretirler ve USB portunun güç kaynağının akımı sınırlıdır. Her ek kart, 5V voltaj iletimindeki empedansı artırır. Sonuç olarak, ısı üretimi, güç kaynağı sınırlamaları ve artan empedans gibi çeşitli kısıtlamaları dikkate alarak, 6 cihaza kadar bağlantı yapıldığında LED parlaklığını 10'a ayarlamak makul bir ayardır.

Keyboard'a ekleme yapılabilen slave modeline buradan ulaşabilirsiniz.

Örnek kod ve kullanım kılavuzuna buradan ulaşabilirsiniz.

T-Keyboard S3 Pro Teknik Özellikler

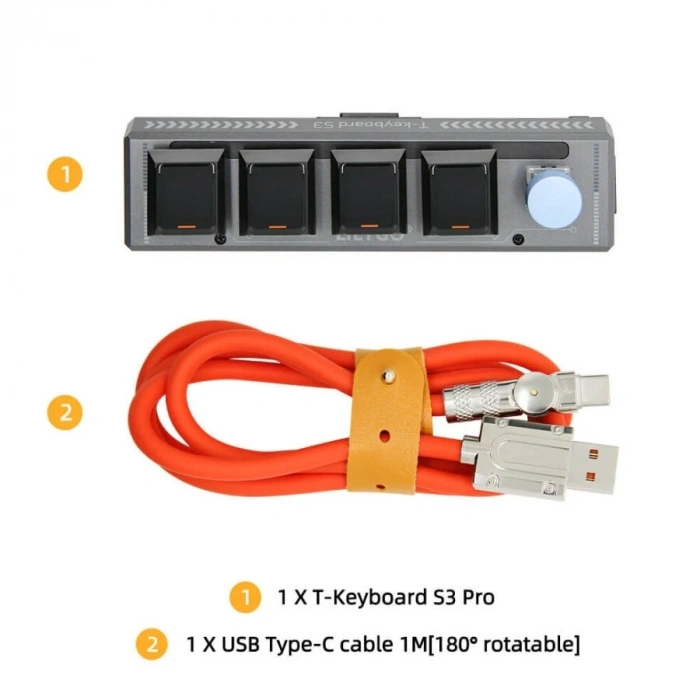

Paket İçeriği

• 1x T-Keyboard S3 Pro
• 1x USB Type-C Kablo 1M (180° dönebilir)

Pinout
