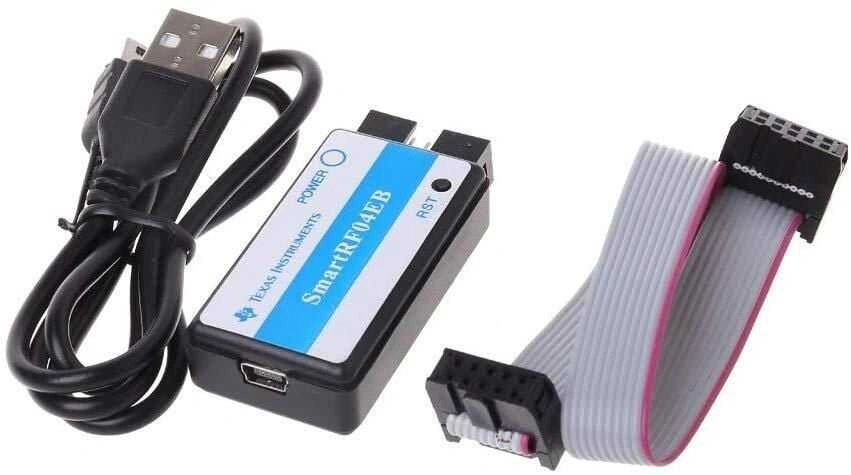

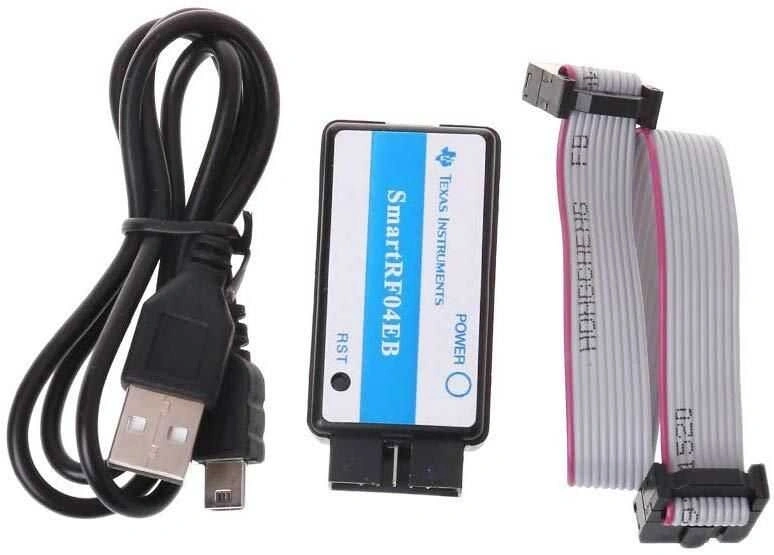

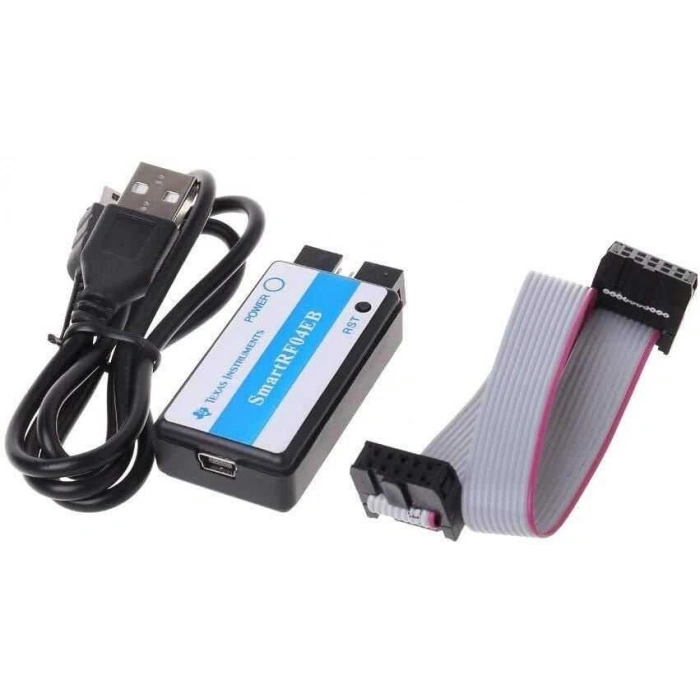

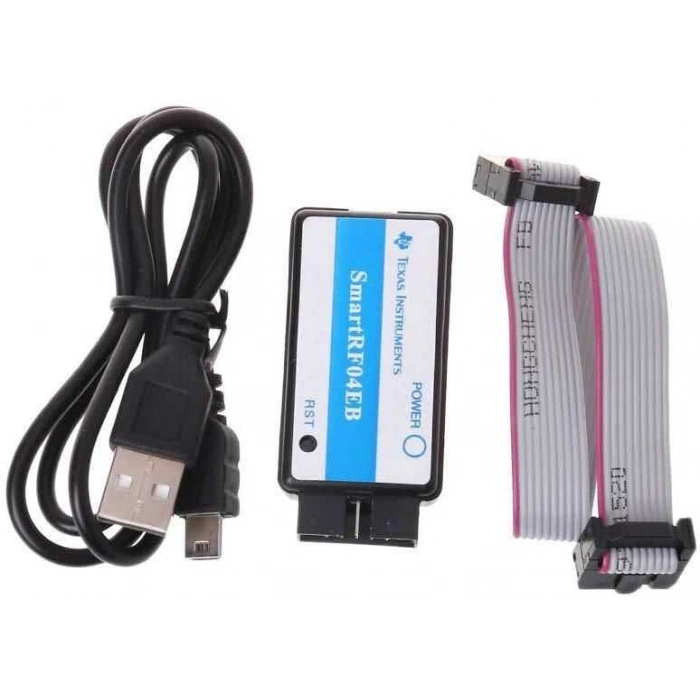

SmartRF04EB, CC serisi kablosuz çip hata ayıklama araçları kullanılabilen CC11xx, CC24xx, CC25xx diğer seriler, indirme, simülasyon, hata ayıklama, kesme noktaları, tek adımlı, tam hız, silme, okuma, şifreleme ve destek gibi ortak çoklu hata ayıklama araçlarını destekler protokol analizi için;
IAR730B, IAR751, IAR760, IAR810 gibi kesintisiz bağlantı için MCS-51 derleyicisi için IAR;
Aşağıdaki yazılım araçlarını destekler: SmartRF Studio, SmartRF Flash Programcısı, IEEE Adres Programcısı, Paket Sniffer;
Desteklenen İşletim Sistemi: WINXP, WIN7;
Özellikler ve Performans
Devrenin tam sürümü, basitleştirilmiş, iki BUFFER çıkışlı, kararlı, güvenilir, çoğu yerli modül pimiyle uyumlu;
Otomatik tanıma hızı, 150KB / S'ye kadar indirme hızı;
3.3V voltaj sağlamak için hedef kartında bulunur;

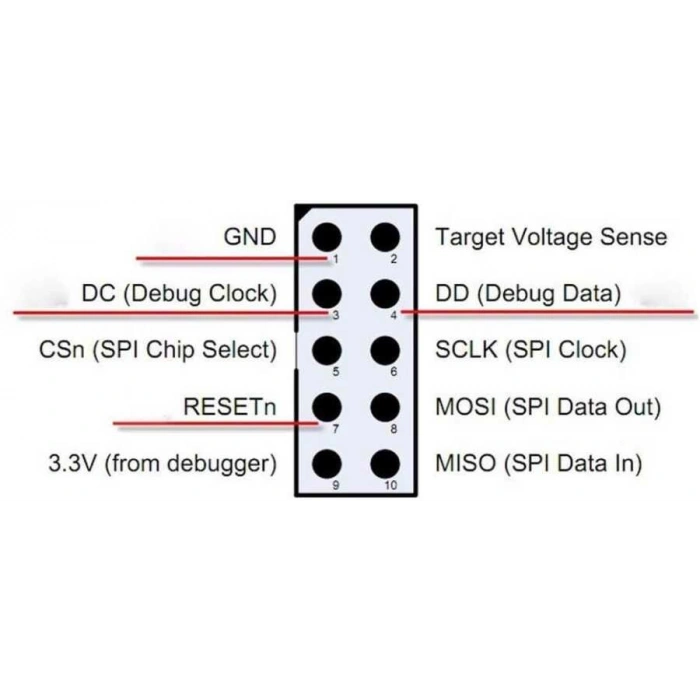

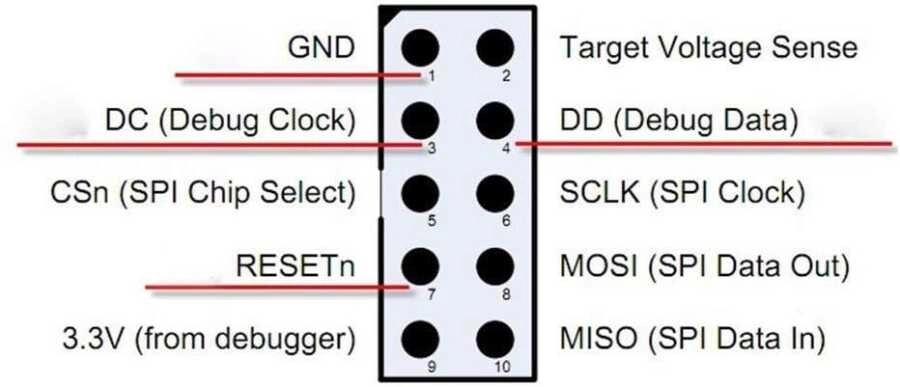

Arayüz tanımı resmi standart versiyondur:

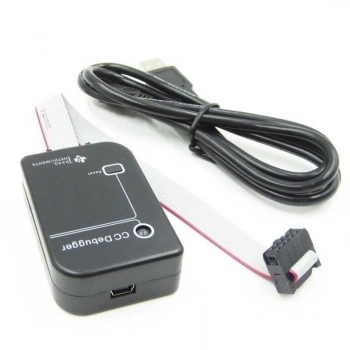

CC Debugger, öncelikle Texas Instruments'ın CCxxxx 8051 tabanlı Çip Üzerine Sistem (SoC) cihazlarında flaşın hata ayıklaması ve programlanması için kullanılır. CC Debugger ayrıca CCxxxx RF alıcı vericilerini de destekler. Ek olarak, CC Debugger, CC85xx cihazlarını PurePath Kablosuz Yapılandırıcı ile yapılandırmak için kullanılır.
Özellikler:
- Orijinal TI CC Debugger ile uyumlu
- Desteklenen İşletim Sistemleri: Windows 2000, Windows xp sp2 / sp3, Windows Vista 32bit, Windows 7 32bit
- Hedef voltajı: 1,2V ~ 3,6V
- Hedef kartına hata ayıklayıcıdan güç sağlama yeteneği
- Çalışma sıcaklığı: 0 ° C ~ 85 ° C
- Desteklenen Yazılımlar
- C8051 için IAR Gömülü Çalışma Tezgahı
- SmartRF Flash Programcısı
- SmartRF Studio
- SmartRF Paket Sniffer
- PurePath Kablosuz Yapılandırıcı
- PC'ye bağlanır
- USB arabirimi üzerinden bilgisayar bağlantısı
- Hedef kartına bağlanır
- 10 pinli IDC konektörü ile hedef tahtası bağlantısı (2x5 2.54mm aralık)
LED Durumu
- KAPALI: Hata ayıklayıcının gücü yok veya hata ayıklayıcıda geçerli bir ürün yazılımı yok.
- SARI (BOTH LEDS ON): Hata ayıklayıcısına güç verilir, ancak geçerli bir üretici yazılımı yoktur.
- KIRMIZI LED yanıp sönüyor: Hata Ayıklayıcı, Önyükleme Kurtarma Modunda.
- KIRMIZI LED AÇIK: Aygıt algılanmadı. Bu, CC Debugger’daki eski bellenim veya donanım bağlantısındaki bir sorundan kaynaklanıyor olabilir (hedef kartının doğru bir şekilde beslendiğinden ve doğru bağlandığından emin olun).
- YEŞİL LED AÇIK: Hedef cihaz uygun şekilde tespit edildi. Programlama / hata ayıklamayı başlatmak mümkündür.
