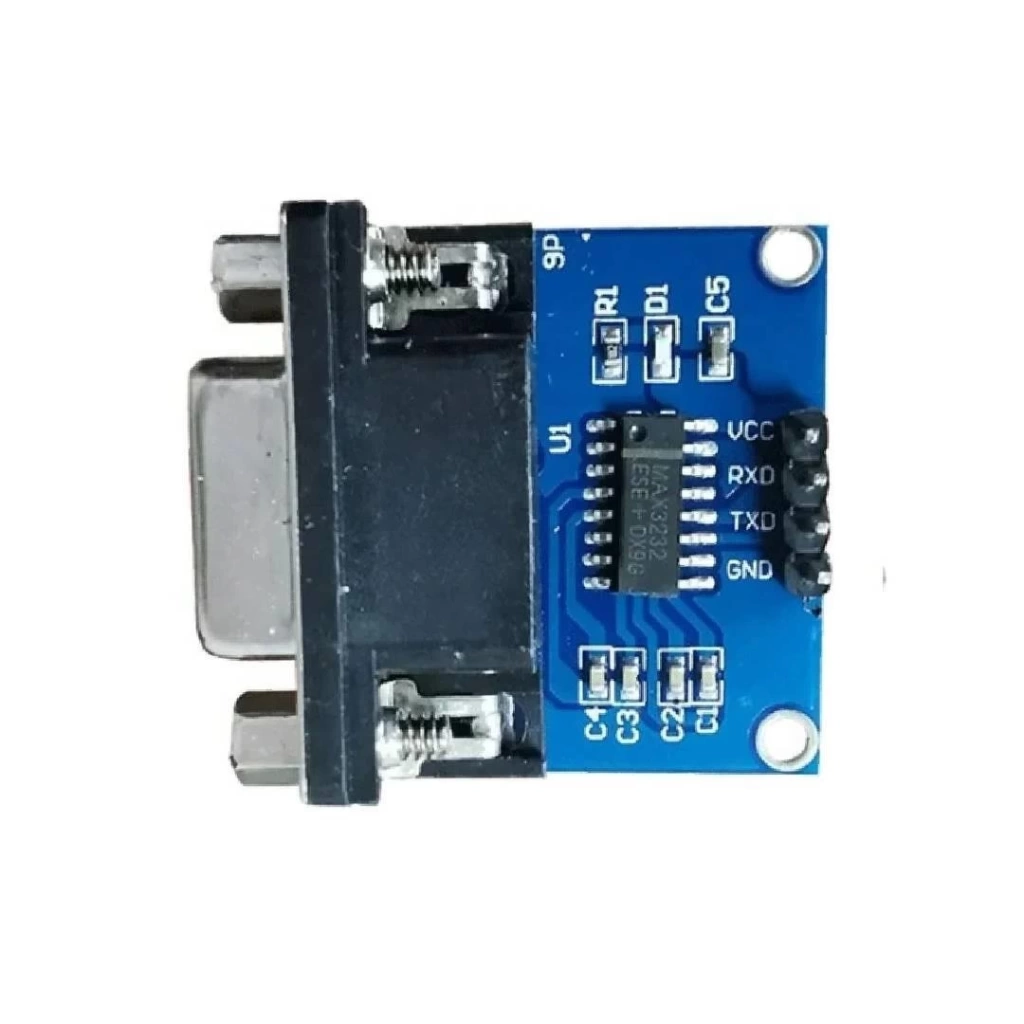

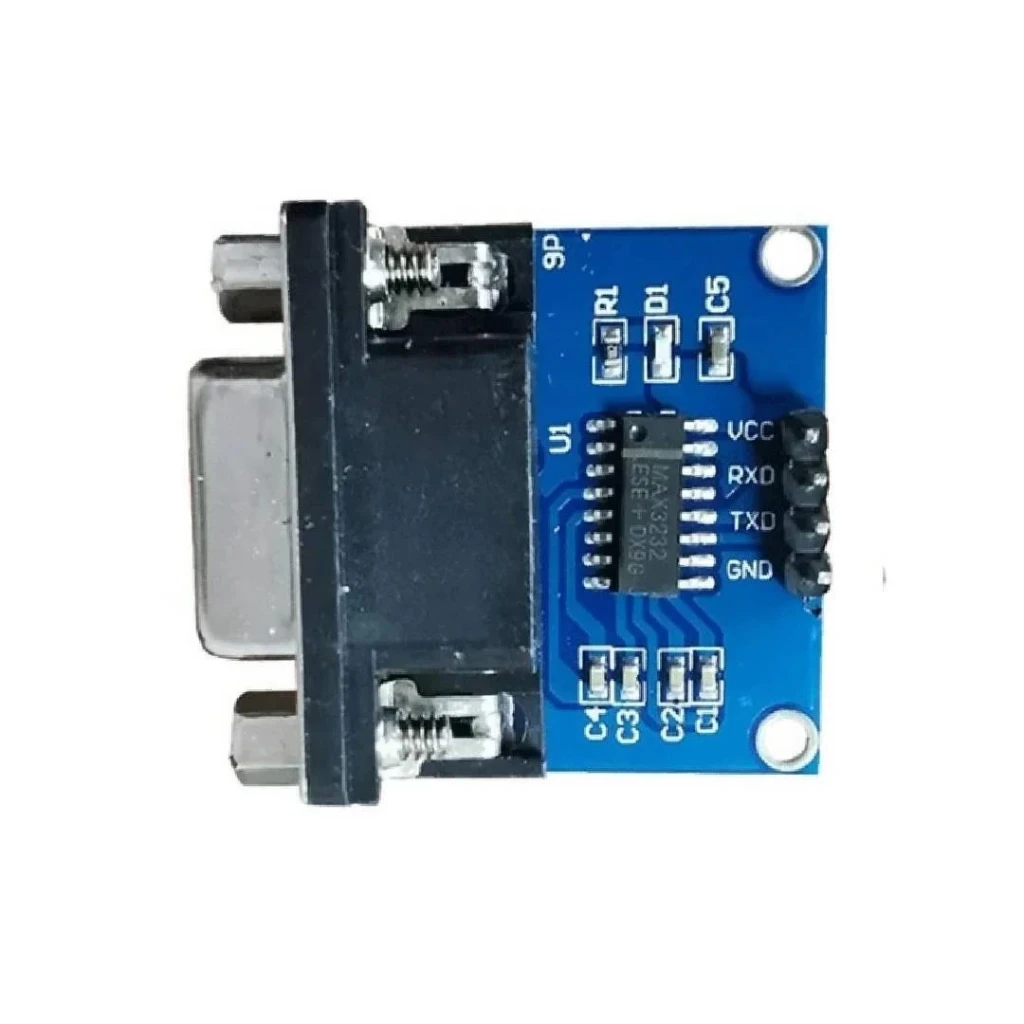

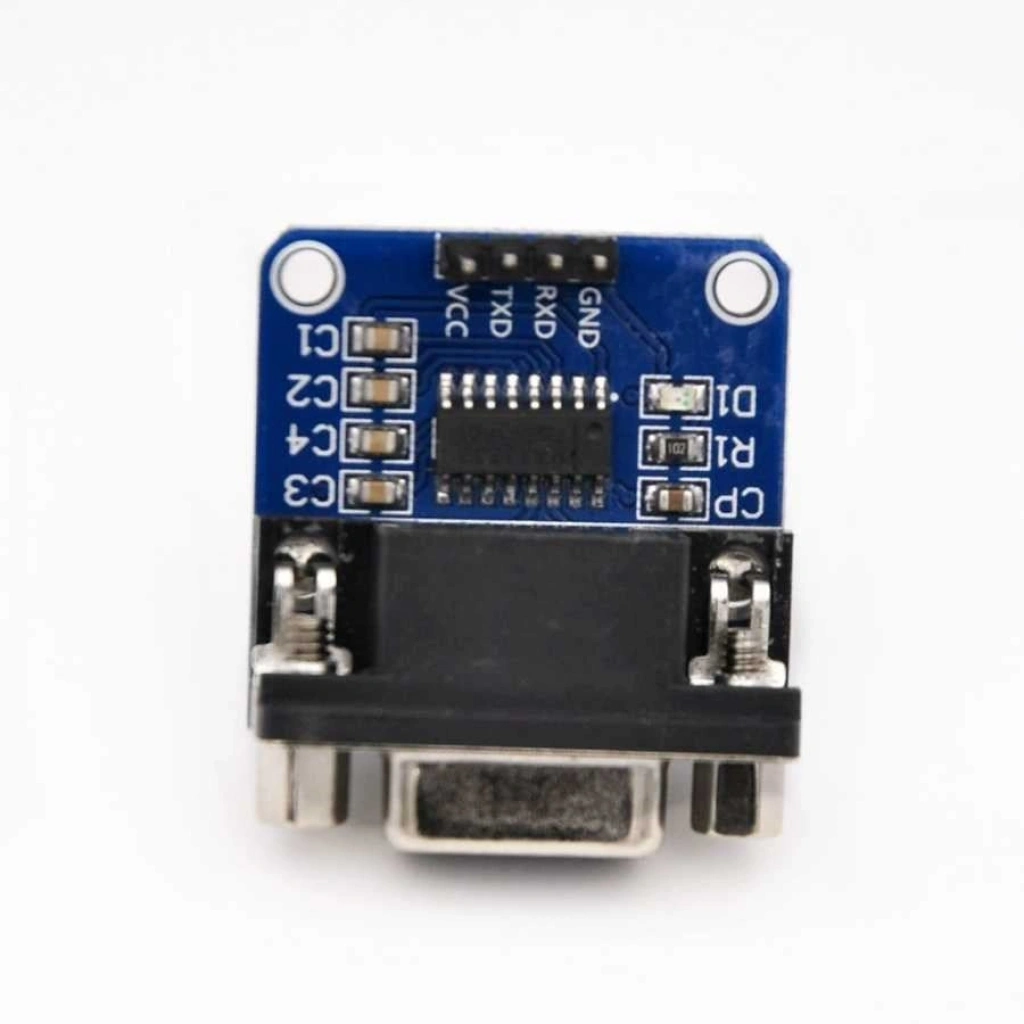

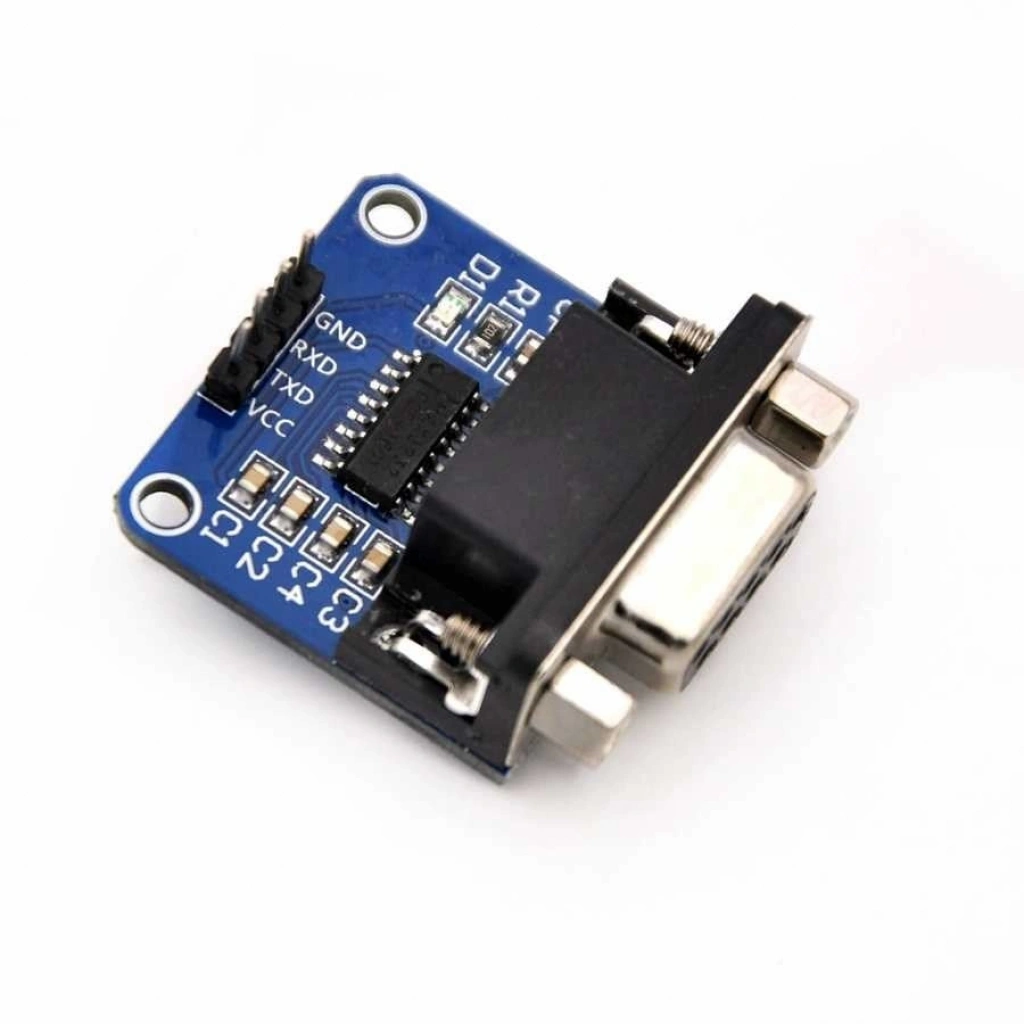

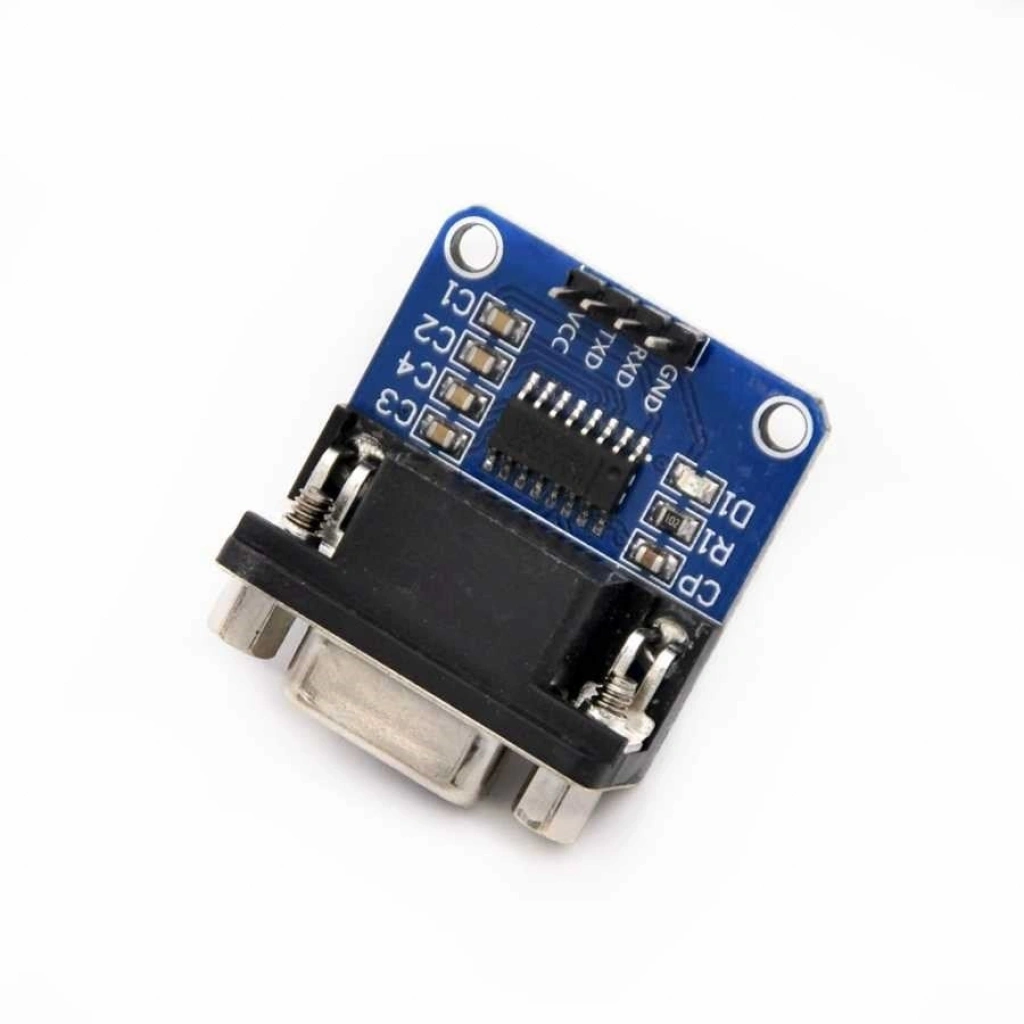

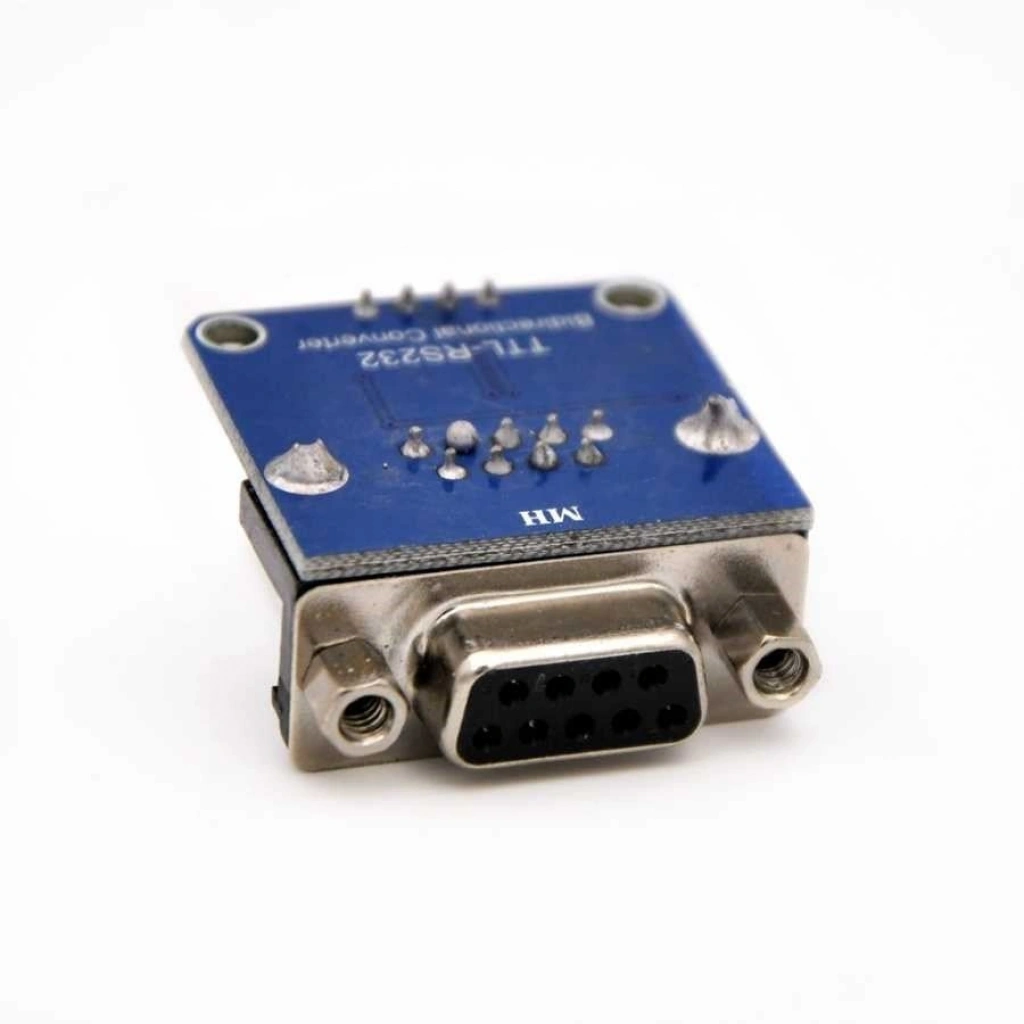

RS232 TTL çevirici modül, rs232 bağlantınızı, mikrokontrolcüler ile uyumlu ttl uart seviyesine dönüştürücü converter modüldür. DB9 seri port konektörüne sahiptir. Üzerinde reset pini bulunur, programlayıcı olarak da kullanabilirsiniz. MAX3232 alıcı-verici entegre devresine (IC) sahiptir. TTL ve RS232 portları arasındaki seri iletişimi kolaylaştırır. Bu kartlar genellikle bir ucunda lehimlenmiş bir DB9 konektörüne ve diğer ucunda jumper kabloları için dört başlık pimine sahiptir. Jumper kabloları kullanıcının bir breadboard'a veya bir mikrodenetleyici proje panosuna bağlanmasını sağlarken, DB9 doğrudan bilgisayarın COM portuna bağlanır.

Bir 16 pin dar SO paketiyle gelen MAX3232CSE + IC. çalışması için 3V ile 5.5 V arasında çalışma voltajına ihtiyaç duymaktadır. İki alıcı ve iki vericiye sahiptir. Maksimum 120 kbps veri hızına sahiptir ve dört adet 0.1µF şarj pompası destek kondansatörü gerektirir. Ayrıca MAX3232 IC pinleriyle de uyumludur. Bu kartlar UART sistemli sistemlere bağlanır, ATMEL ve PIC mikrodenetleyicileri ile çalışırlar.

Bu modül, mikrokontrolör modülünün seri portunu DVD, yönlendirici, sabit sürücü ve diğer ekipmanlara genişletmek için kullanılabilir.

RS232 TTL Genel Özellikleri:

1. Yaygın olarak radyo modifikasyonu, telefon flaşı, XBOX360 flaşı, GPS, araç algılama, DVD flaşı, sabit disk yükseltme işlemlerinde kullanılır.
2. STC MCU, NXP MCU, Renesas MCU, STM32 MCU, N + -2EC MCU programlamak için kullanılabilir
3. Önceden monte edilmiş kompakt boyutlu board.
4. Mikrodenetleyiciler.
5. 250 kbit / s'ye kadar çalışır.

RS232 TTL Dönüştürücü Kart Teknik Özellikleri:

1. IC Chip: MAX3232
2. Çalışma Gerilimi: DC 3.3 ~ 5.5 V
3. Uzunluk (mm): 45
4. Genişlik (mm): 32
5. Yükseklik (mm): 15
6. Ağırlık (gm): 12
7. Paket Ağırlığı: 0.135 kg
8. Gönderi Boyutu: 7 x 5 x 2 cm
