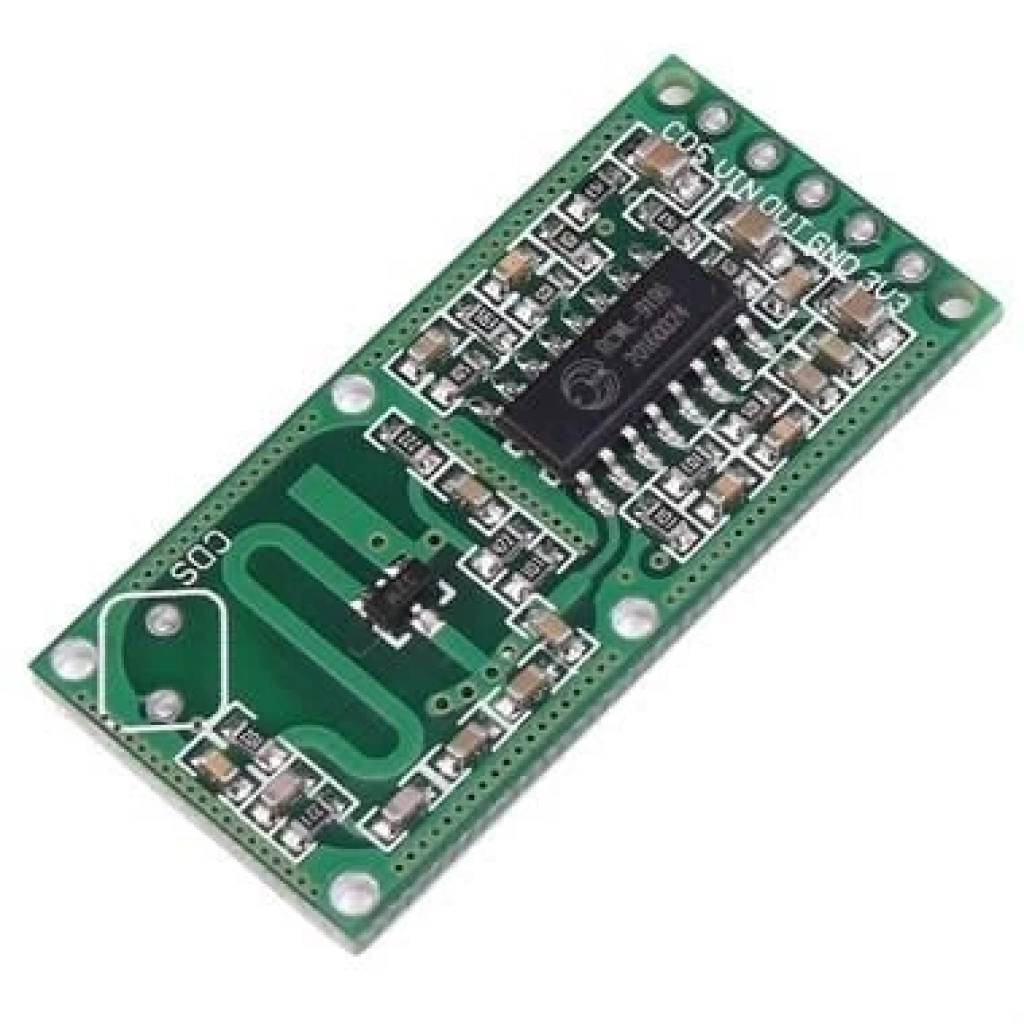

RCWL-0516 Mikrodalga Radar Sensör Modülü
- Çalışma Gerilimi: 4-28V
- Çalıştırma Akımı: 2.8mA (tipik); 3mA (maks.)
- Deteksiyon Mesafesi: 5 - 9m
- İletim Gücü: 20mW (tipik); 30mW (maks.)
- Çalışma Gerilimi: 3.2 - 3.4V
- Çalışma Gerilimi Sürüş Kapasitesi: 100mA
- Trigger Yolu: Tetik tekrarla
- Çıkış Kontrolü Düşük Seviye: 0V
- Çıkış Kontrolü Yüksek Seviyesi: 3.3V
- Çalışma Sıcaklığı: -20 ~ 80 celsius
- Storaj Sıcaklığı: -40 ~ 100 celsius
Ayar Parçası Giriş
1 - C-TM
Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:
C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768
2 - R-GN
Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m
3 - R-CDS
Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz
Pin Tanımı:
- 3V3: 3V3 güç çıkışı
- GND: toprak
- OUT: kontrol çıktısı, hareketli nesneleri tespit ettiğinde yüksek seviyede çıktı
- VIN: giriş voltajı, 4-28V
- CDS: kontrol çipini etkinleştirir, 0.7V'dan düşük, OUT her zaman düşük seviyede çıktı
