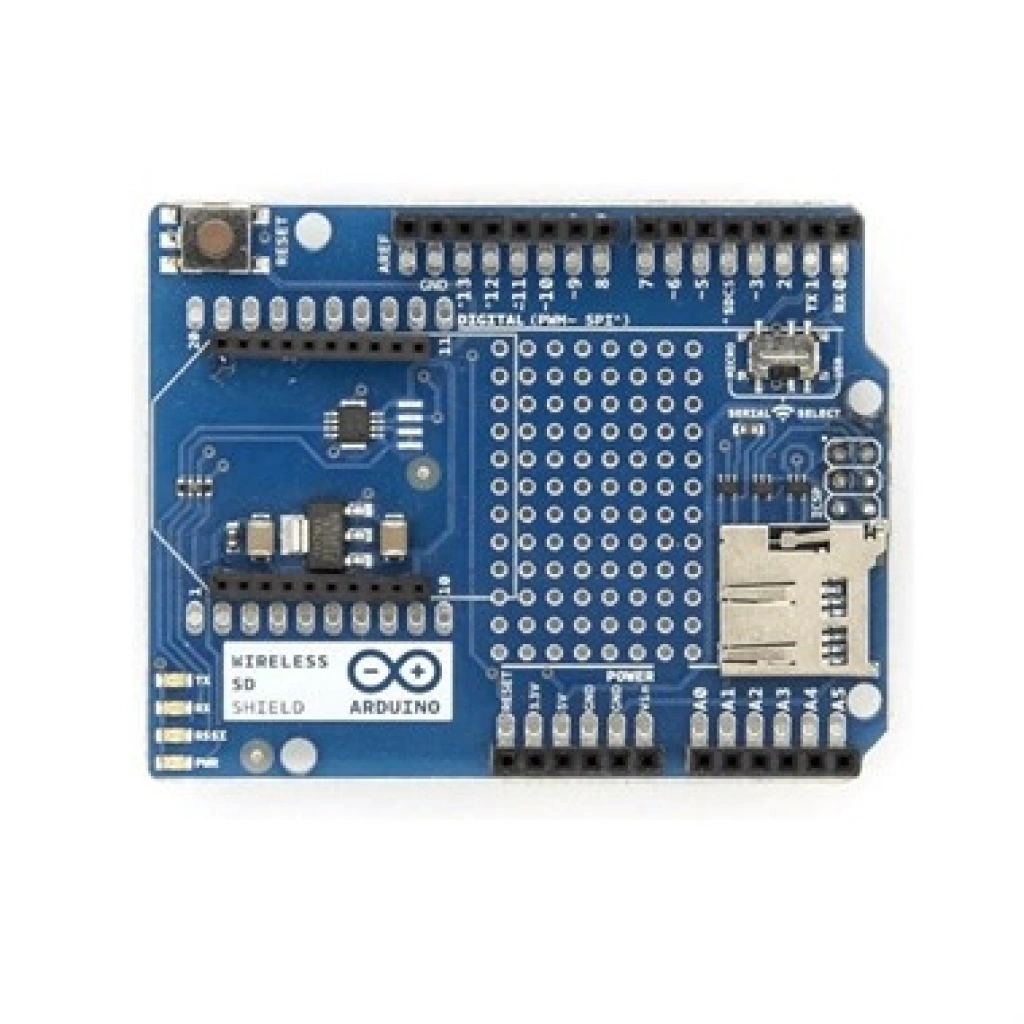

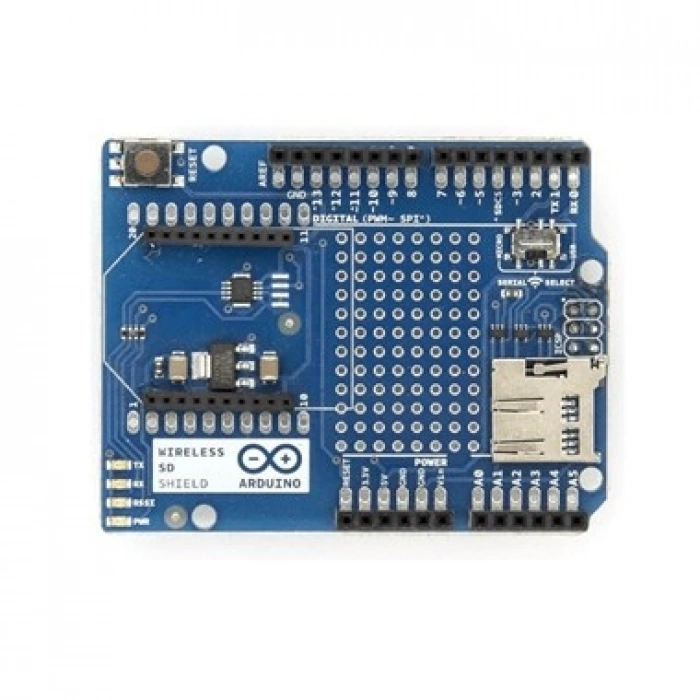

Orijinal SD Kart Soketli Arduino Wireless SD Shield
Wireless SD Shield, Arduino kartların kablosuz olarak iletişime geçmesini sağlayan bir üründür. Shield üzerinde Xbee modüller için soket barındırmaktadır. Bu sayede Shield üzerine takılan Xbee modülleri kullanılarak kapalı alanda 30m, açık alanda 90m'ye kadar mesafelerde iletişim kurulabilmektedir.
Shield üzerindeki SD kart birimi Arduino ile SPI üzerinden haberleşmektedir. D4 pini CS olarak ayarlanmış ve başka amaçla kullanılamamaktadır. Diğer SPI pinleri ise D11, D12 ve D13 olarak kullanılmaktadır. Kullanılabilmesi için SD kart kütüphanesinin çağrılması gerekmektedir.
Wireless SD Shield'in en önemli özelliği üzerinde USB to TTL çeviricinin olmasıdır. Bir switch yardımı ile devreye giren bu özellik sayesinde Shield hem UART ile hem de USB protokolü ile haberleşebilmektedir. Resimde "USB to Serial" olarak gösterilen alandaki switch yardımı ile Shield'in hangi protokolle iletişime geçeceği belirlenmektedir. Switch "Micro" ve "USB" olmak üzere iki pozisyon almaktadır.
Switch "micro" pozisyonundayken Xbee modülünün Dout pini Arduino'nun Rx, modülün Din pini de Arduino'nun Tx pinine bağlanır. Bu sayede Arduino ile Xbee wireless modül TTL seviyelerde haberleşmeye geçer. SD Shield bu moda alındığı zaman Arduino ile kullanılabilmektedir.Switch "USB" pozisyonuna alındığı zaman ise Xbee modülünün Dout pini ile USB to Serial çeviricinin Rx pini, aynı şekilde Din pini de Tx pini ile bağlanmış olur. Bu durumda Shield doğrudan USB protokolü ile haberleşmeye başlar. Böylece Shield Arduino olmaksızın doğrudan bilgisayar üzerinden kontrol edilebilir. Bilgisayar üzerinden gönderilen veriler Shield vasıtasıyla uzak mesafelere kablosuz olarak aktarılabilir.
