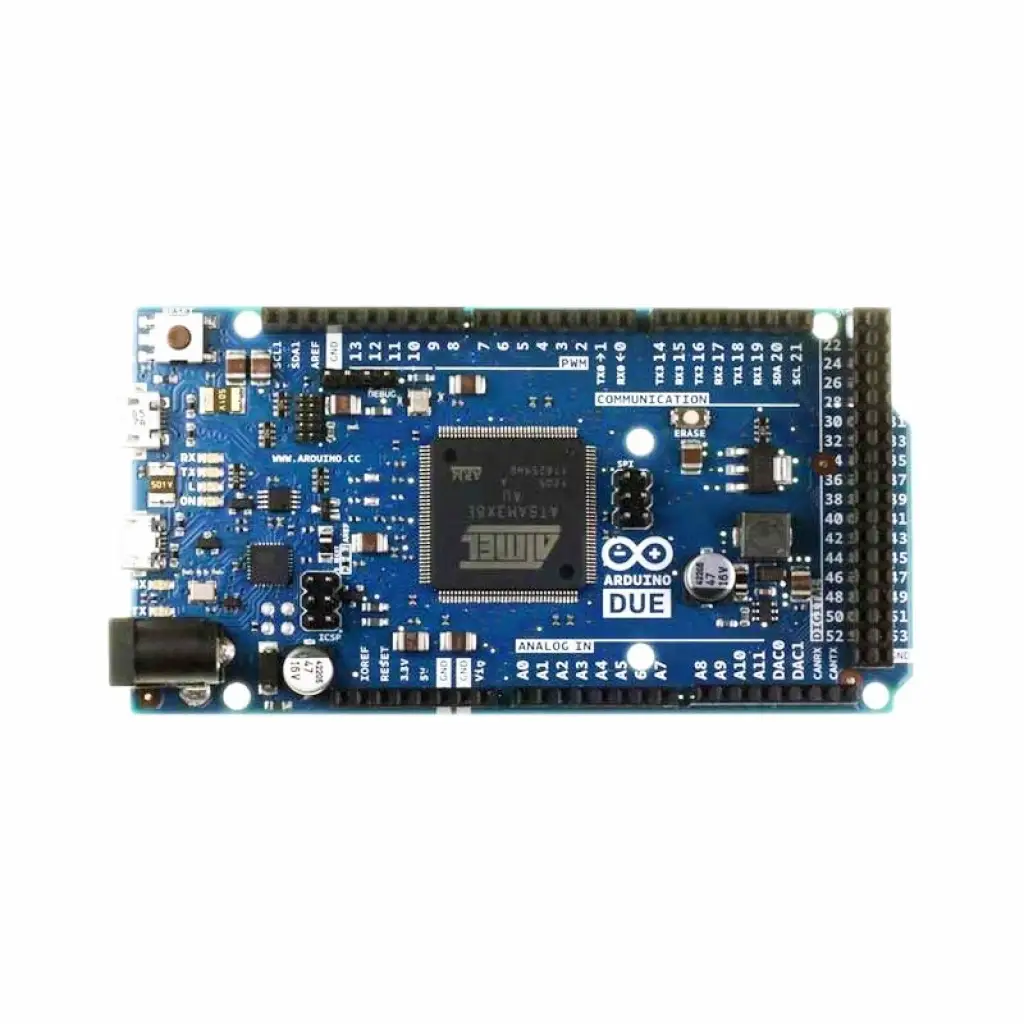

Orjinal Arduino DUE Arduino Due, Atmel SAM3X8E ARM Cortex-M3 CPU'yu temel alan bir mikro denetleyici karttır. 32-bit ARM çekirdekli mikrodenetleyiciye dayanan ilk Arduino kartıdır. 54 dijital giriş / çıkış pini (12 tanesi PWM çıkışı olarak kullanılabilir), 12 analog giriş, 4 adet UART (donanım seri portu), 84 MHz saat, USB OTG özellikli bir bağlantı, 2 DAC (dijitalden analoga) , 2 TWI, bir güç girişi, bir SPI başlığı, bir JTAG başlığı, bir sıfırlama düğmesi ve bir silme düğmesi bulunmaktadır. Önemli: Arduino kartlarının çoğunun aksine Arduino Due kartı 3,3V'de çalışır. I / O pinlerinin tolere edebileceği maksimum voltaj 3.3V'dir. Herhangi bir I / O pinine 3,3V'den daha yüksek voltaj uygulanması, panele zarar verebilir. "Gönderilecek ürün stok durumuna göre (yeşil veya mavi) olarak gönderilir."

Arduino Due Uyumluluk ve Çalışma

Arduino DUE, mikrodenetleyiciyi desteklemek için gereken her şeyi içerir; basitçe bir mikro USB kablosuyla bir bilgisayara bağlayın veya başlamak için bir AC-DC adaptörü veya pille çalıştırın. Due, 3.3V'da çalışan ve 1.0 Arduino pin çıkışıyla uyumlu olan tüm Arduino Shield çeşitleri ile uyumludur.

Due, 1.0 pinout'u takip eder:

TWI: AREF pimine yakın olan SDA ve SCL pimleri.

IOREF: Panel tarafından sağlanan voltaja uyum sağlamak için uygun konfigürasyona sahip eklenmiş bir direnç sağlar. Bu, 5V'la çalışan Due ve AVR tabanlı ana kartlar gibi bir 3.3V kart ile ekran uyumluluğunu sağlar.

Bağlantısız bir pim, ileride kullanılabilmesi için ayrılmıştır.

Arduino DUE Pinout

Arduino DUE Teknik Özellikleri:

. Mikrodenetleyici : AT91SAM3X8E

. Çalışma gerilimi : +3,3 V DC

. Tavsiye edilen besleme gerilimi : 7 - 12 V DC

. Besleme gerilimi limitleri : 6 - 20 V

. Dijital giriş / çıkış pinleri : 54 tane

. PWM çıkışları : 12 tane

. Analog giriş pinleri : 12 tane

. Analog çıkış pinleri : 2 tane

. Bütün I/O Üstündeki Toplam DC Çıkış Akımı: 130 mA

. 3,3 V’luk Pinler için DC Akımı: 800 mA 800 mA

. 5 V’luk Pinler için DC Akımı: 800 mA

. Flash Bellek: 512 KB (tamamı kullanıcı uygulamaları tarafından erişilebilir.)

. SRAM: 96 kb (iki parça: 64 KB ve 32 KB)

. Saat frekansı : 84 MHz

. Boyutlar : 101,52 mm x 53,3 mm

. Ağırlık : 36 g
