Nova SDS011, lazer tarama tekniği ile havada bulunan 0.3-10 µm boyutundaki parçacıkları algılar. Dijital çıkışa sahiptir. Bu sayede mikrokontrolü projelerinize kolaylıkla entegre ederek kullanabilirsiniz.

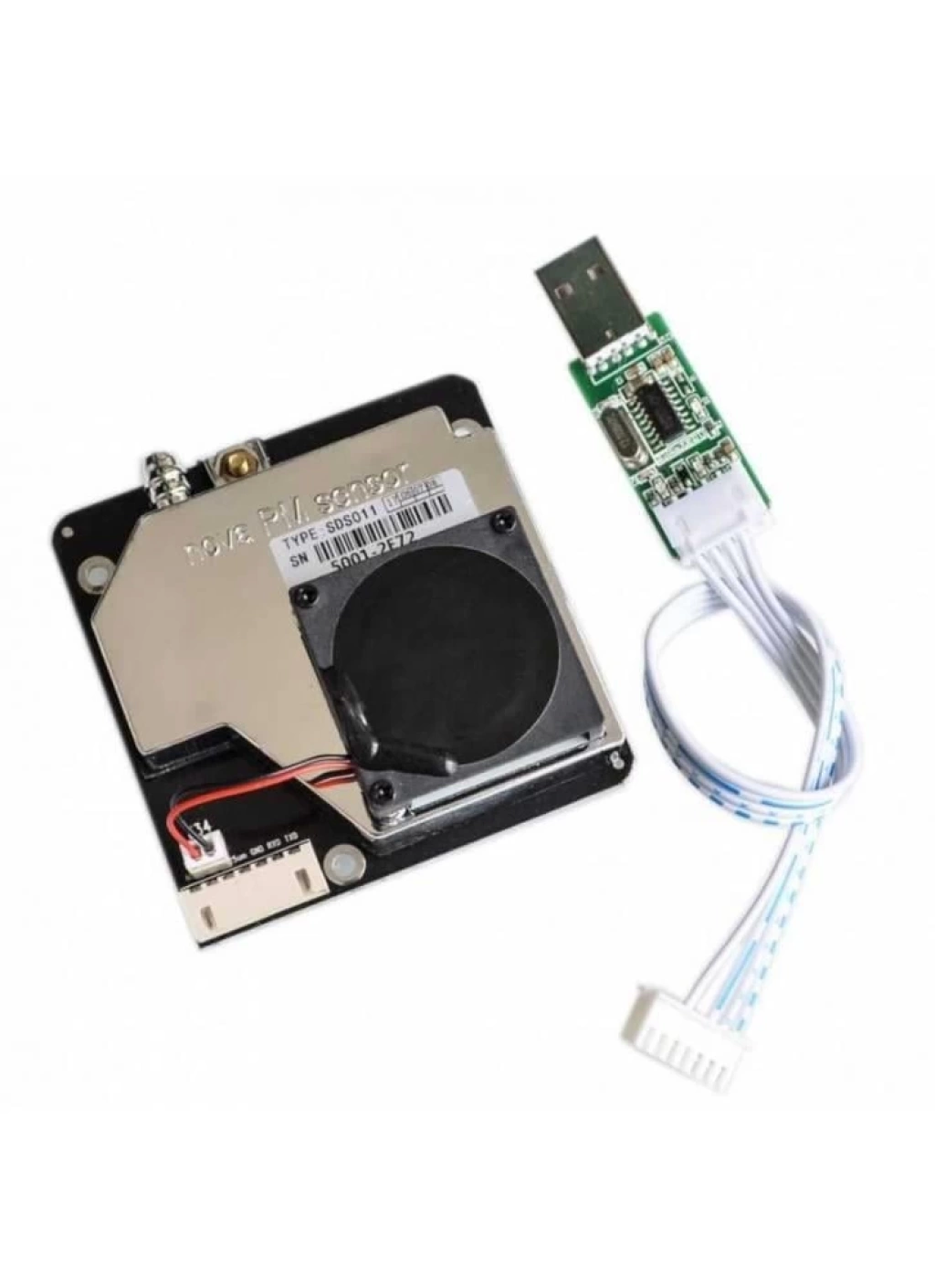

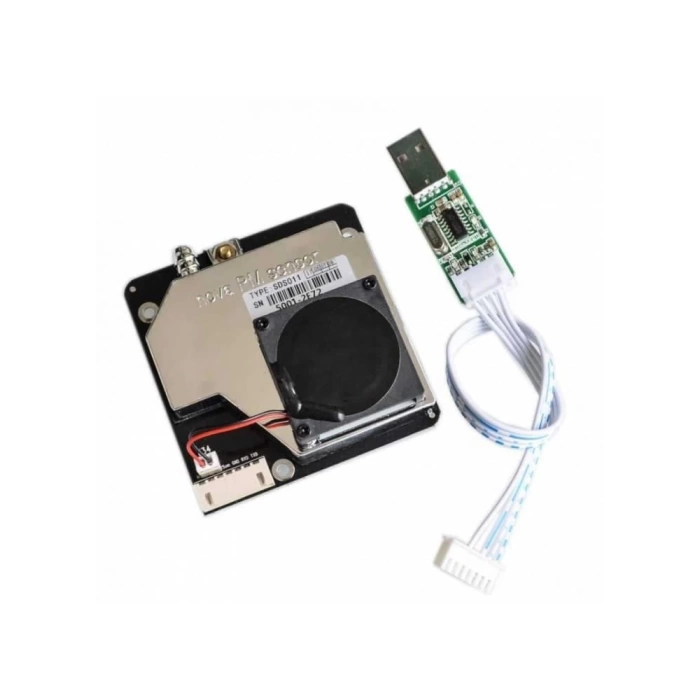

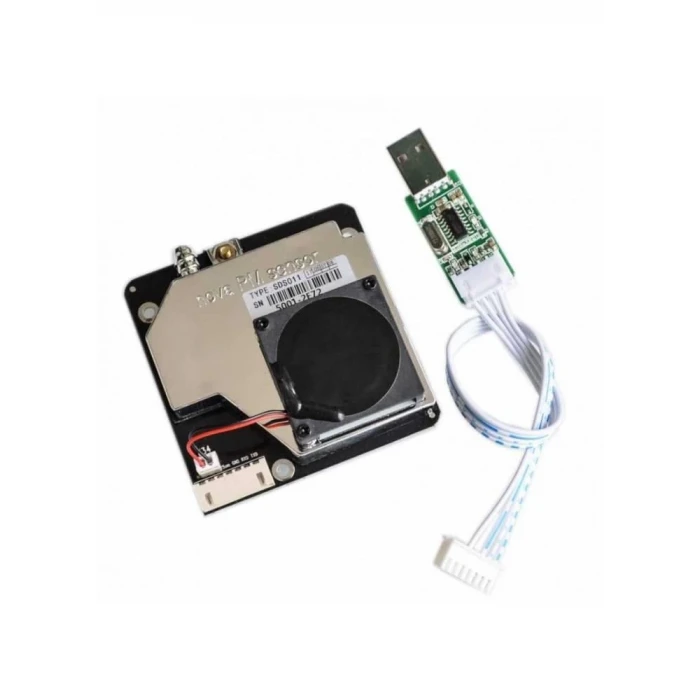

Ürün içeriği: Nova SDS011 sensör modülü, USB-UART adaptörü (CH340), bağlantı kablosu

Nova SDS011 Özellikleri:
Lazer algılama teknolojisi sayesinde doğru ve güvenilir sonuç verir
Hızlı tepki süresi, ortamda değişiklik algıladığında 10 sn'den kısa sürede çıkış verir
UART bağlantı arayüzü
0.3 µg/m^3 yüksek çözünürlük

Çalışma Prensibi:
Tarama alanındaki parçacıklar lazer saçınım ile algılanır. Yansıyan ışık, üniteye geri dönerek elektriksel sinyale dönüştürülür. Analiz edilen parçacık miktarı, seri haberleşme ile mikrokontrolcü/bilgisayara iletilir.

Nova SDS011 Teknik Özellikleri:
Ölçüm çıkışı: PM2.5,PM10
Ölçüm aralığı: 0.0-999.9 ug/m3
Besleme gerilimi: 5V
Maks. çalışma akımı: 100mA
Uyku durumunda akım: 2 mA
Çalışma sıcaklığı: -20-50°C
Tepki süresi: 1s
Seri data çıkış hızı: Saniyede 1 kere
Parçacık çözünürlüğü: 0.3µm'den küçük
Hata payı: 10%
Boyutlar: 71x70x23mm

Haberleşme Protokolü:
Seri haberleşme protokolü: 9600 8N1
Message header: AA
Order: C0
Data 1: PM2.5 low byte
Data 2: PM2.5 high byte
Data 3: PM10 low byte
Data 4: PM10 high byte
Data 5: 0(reserved)
Data 6: 0(reserved)
Checksum: checksum
Message trailer: AB
Checksum: data 1 + data 2 + ...+ data 6
PM2.5 data content: PM2.5 (ug/m3) = ((PM2.5 high byte*256 ) + PM2.5 low byte)/10
PM10 data content: PM10 (ug/m3) = ((PM10 high byte*256 ) + PM10 low byte)/10

Pin Bağlantıları:
NC: Bağlı değil
1μm: PM2.5: 0-999μg/m3, PWM çıkış
5V: 5V DC giriş
2.5μm: PM10: 0-999 μg/m3, PWM çıkış
GND: Toprak hattı
RXD: RX UART data (3.3V)
TXD: TX UART data (3.3V)
