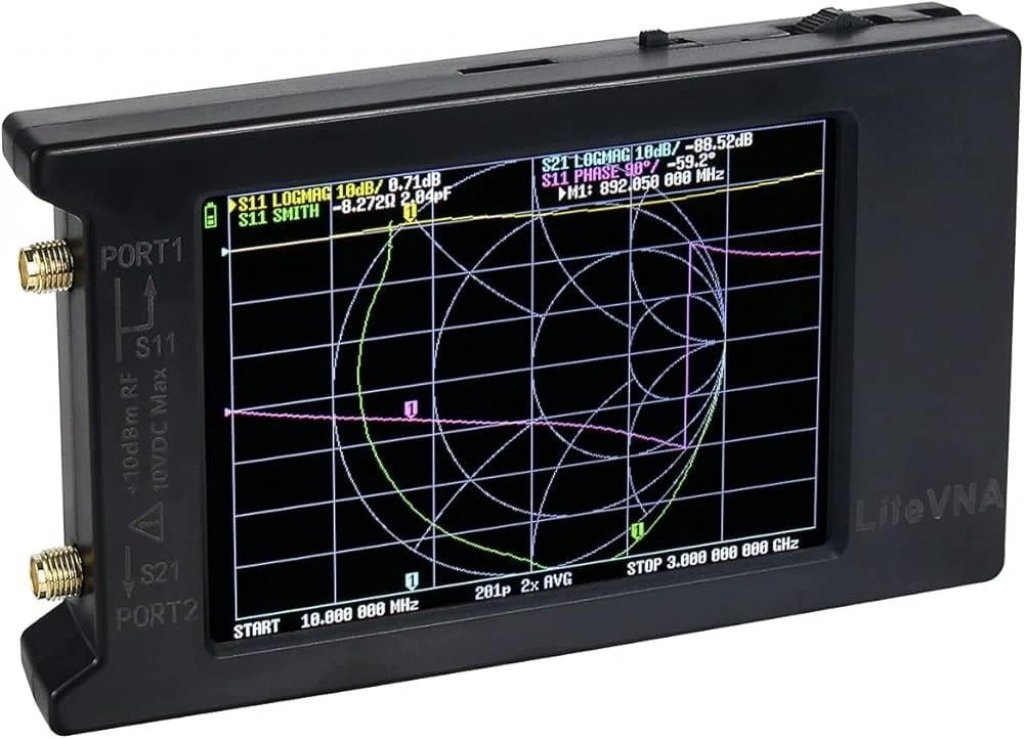

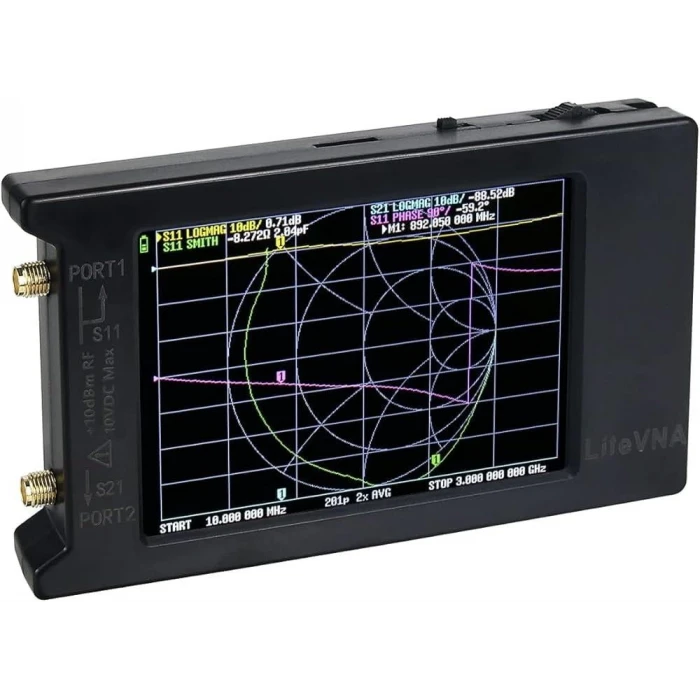

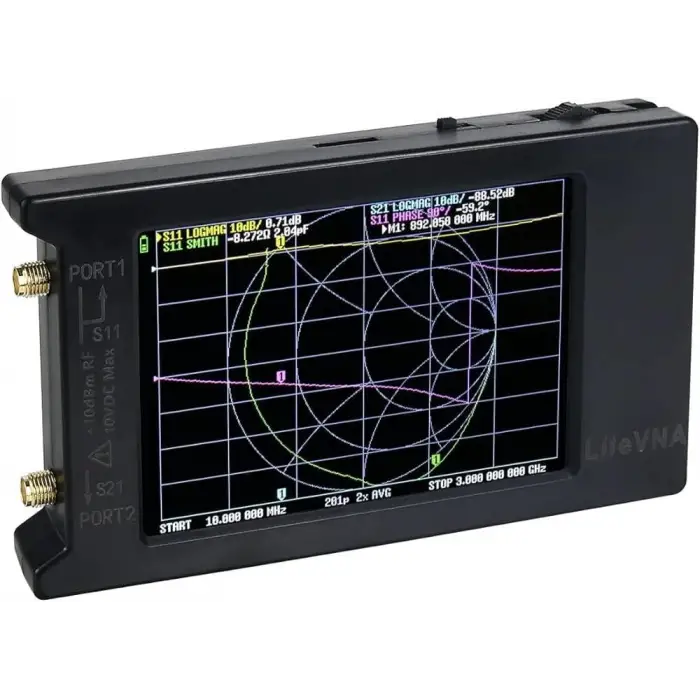

LiteVNA-64 50kHz-6.3GHz 4'' VNA
LiteVNA, NanoVNA ve SAA2'ye dayalı tasarıma sahip taşınabilir bir 50 kHz - 6,3 GHz vektör ağı analizörüdür. Bu vna, büyük bir analizöre ihtiyaç duymadan ekipman yansıma ve iletim katsayılarını ölçmek için tasarlanmıştır. LiteVNA, RF anahtarlama yoluyla S11 ve S21 ölçümlerini ve IFFT hesaplamaları yoluyla TDR/DTF ölçümlerini etkinleştiren bir mikser kullanır.
Analizör, ölçümleri 10-1001 veri noktasında gösterebilen 3,95 inç dokunmatik ekrana sahiptir. Ayrıca, analizör dahili 2000 mAh pile sahiptir ve bir android telefona veya bilgisayara bağlanabilir. Bir telefona veya bilgisayara bağlanmak, analizörün kontrol edilmesini ve ölçümlerin görüntülenmesini sağlar.
Özellikler
Frekans aralığı | 50 kHz - 6,3 GHz |
Dinamik aralık | >70 dB (<3GHz)
>50 dB (≥3GHz) |
S11 gürültü tabanı | <-50 dB (<3GHz)
<-40 dB (≥3GHz) |
Frekans kararlılığı | <0,5ppm |
Tarama hızı | >550 nokta/sn |
Tarama puan | 10-1001 puan (cihaz)
1-1024 puan (USB) |
Ekran | 3,95" TFT LCD Dokunmatik ekran (480x320) |
Güç | Li-polymer 2000 mAh pil (USB ile şarj) |
Destek
LiteVNA canlı bir projedir. Daha fazla bilgi ve tartışma Wiki sayfasında bulunabilir.
Aksesuarlar
LiteVNA varsayılan olarak şunlarla birlikte gelir:
· USB kablosu
· 2x 30 cm SMA ERKEK-ERKEK SS405 RF kablosu
· SMA ERKEK kalibrasyon kiti AÇIK
· SMA ERKEK kalibrasyon kiti KISA
· SMA ERKEK kalibrasyon kiti YÜK
· SMA DİŞİ-DİŞİ konnektörü
