LC29H(DA) GPS/RTK Raspberry Pi HAT

Marka: Waveshare
Ürün Kodu:RSP.ELK.01.000018
Barkod:0755777053437
Kategori: Raspberry Pi Elektronik Kartları

Fiyat: 8.302,20 TL

Havale/EFT ile 8.219,18 TL%1 indirim

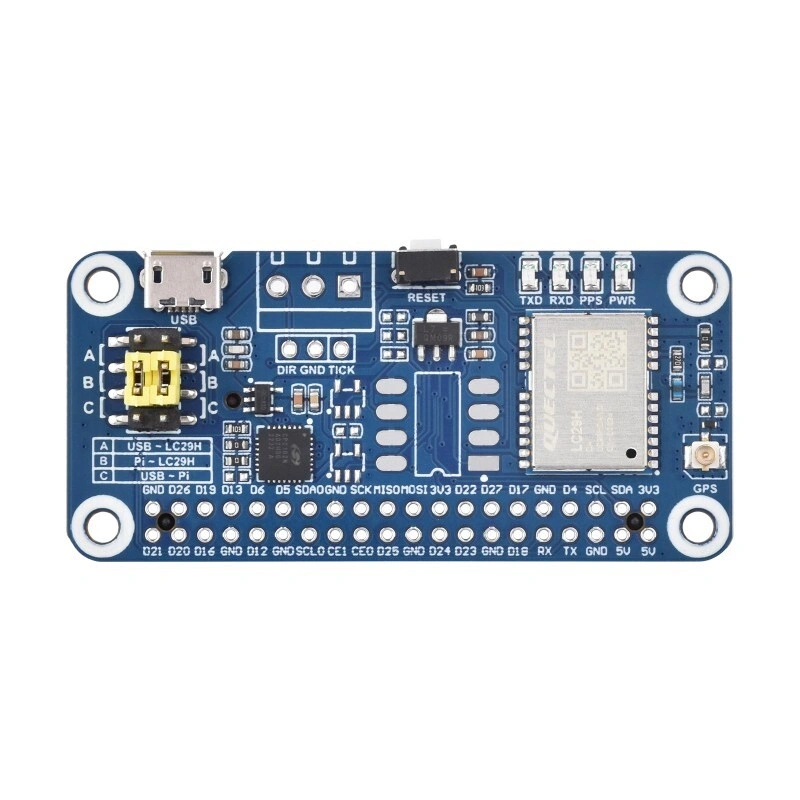

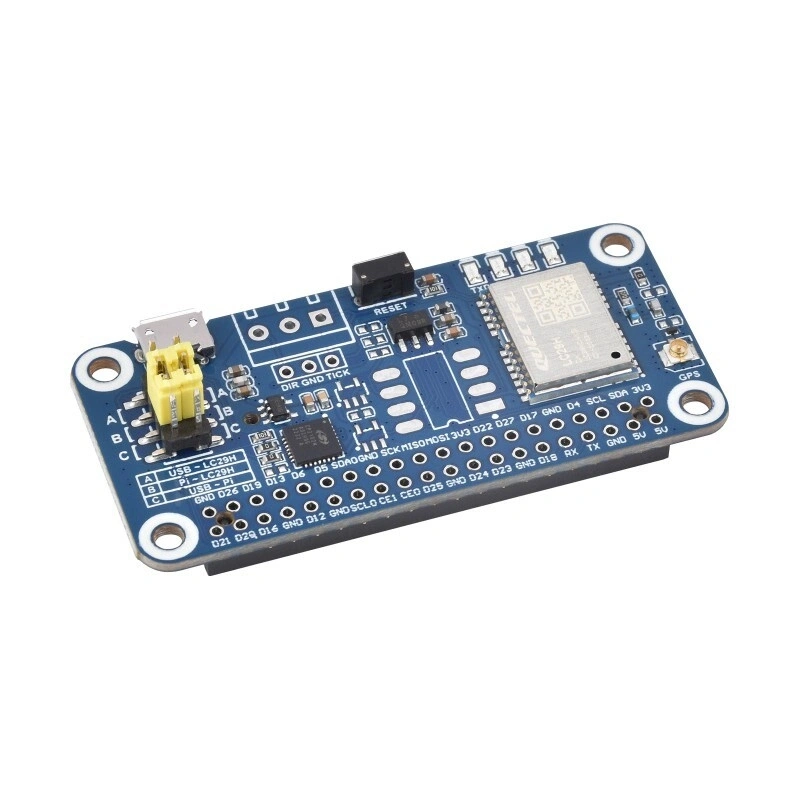

LC29H(DA) GPS/RTK Raspberry Pi HAT

LC29H(DA) GPS/RTK Raspberry Pi HAT, LC29H serisi, L1+L5 çift frekanslı ve çoklu GNSS sinyallerini izleyebilir, kentsel kanyonlardaki çoklu yol etkilerini azaltabilir ve düşük güç tüketimini korurken konumlandırma doğruluğunu iyileştirebilir. Yüksek hassasiyet ve güçlü anti-parazit yeteneği elde etmek için dahili LNA ve SAW filtresini kullanır. Santimetre düzeyinde yüksek hassasiyetli konumlandırma ihtiyacını karşılamak için çift bantlı konumlandırma ve RTK teknolojisini benimser. Gerçek zamanlı izleme sistemleri ve paylaşım ekonomisi uygulamaları için idealdir, akıllı tarım makineleri ve paylaşımlı iki tekerlekli araçlar gibi uygulamaların geliştirilmesine yardımcı olur.

Kullanım Kılavuzu

Özellikler

SKU: 25279
Standart Raspberry Pi 40PIN GPIO uzantı başlığı, Raspberry Pi serisi kartları, Jetson
Nano'yu destekler
Kentsel kanyonlarda çoklu yol etkilerini azaltarak ve konumlandırma doğruluğunu artırarak L1+L5 çift bantlı uydu sinyallerinin eş zamanlı izlenmesini destekler
Düşük güç tüketimini korurken çoklu GNSS sistemlerinin (GPS, BDS, GLONASS, Galileo ve QZSS) eş zamanlı alınmasını destekler
LC29H(DA) GPS/RTK HAT:
- Hızlı yakınsama çift bantlı RTK santimetre düzeyinde konumlandırmayı destekler, terminal cihazlarının yüksek hassasiyetli konumlandırılması için uygundur.
Dahili düşük gürültülü amplifikatör ve akustik yüzey filtresi -165dBm
Çok frekanslı aktif parazit gidermeyi destekler, dar bantlı sinyal (WiFi/2/3/4/5G) parazitini etkili bir şekilde bastırır veya ortadan kaldırır ve navigasyon doğruluğunu sağlar
A-GNSS (Yardımcı GNSS) desteği, açıldığında soğuk başlatma ile ilk düzeltme süresini (TTFF) 5 saniyeye düşürür
QGNSS yazılımını destekler, çeşitli modül işlevlerini ayarlamak kolaydır

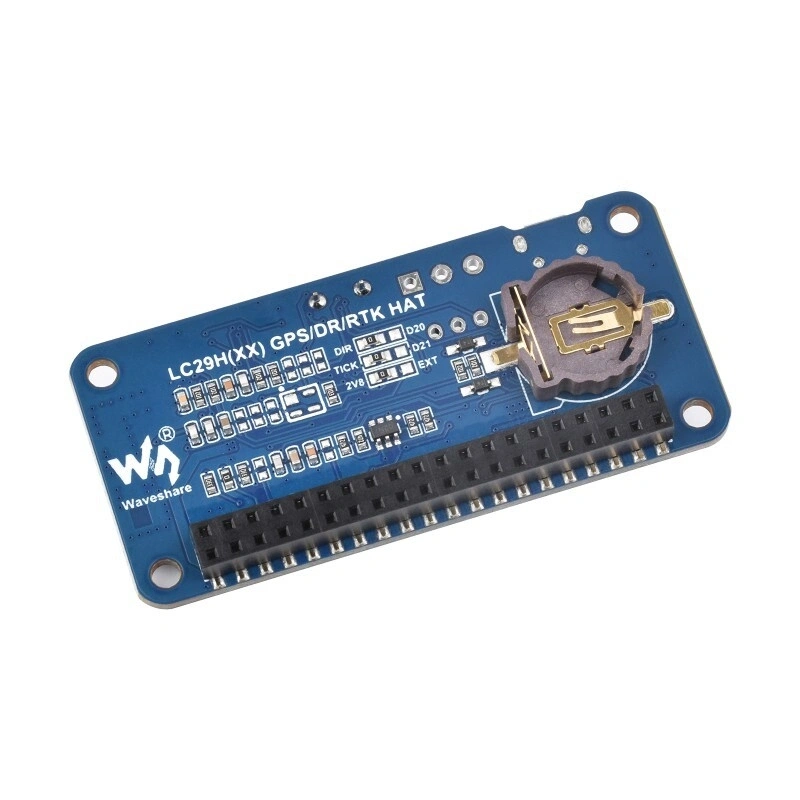

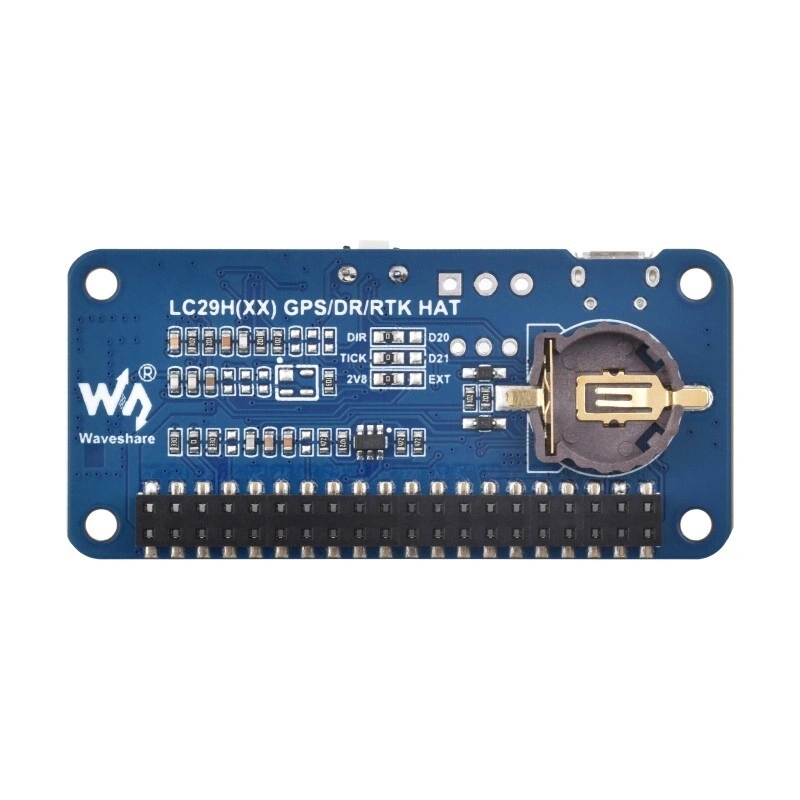

Yerleşik pil tutucu, efemeris bilgilerini ve sıcak başlatmaları korumak için ML1220 şarj edilebilir hücreyi destekler
Modül çalışma durumu için yerleşik 4 LED göstergesi

Paket İçeriği

LC29H GPS HAT x1
2x20PIN dişi başlık x1
GPS Harici Anten (D) x1
IPEX 1 - SMA kablosu ~17cm x1
Vida paketi x1

Teknik Özellikler

Ürün		LC29H(AA) GPS	LC29H(DA) GPS/RTK	LC29H(BS) GPS/RTK	ZED-F9P GPS-RTK
Frekans bandı		GPS/QZSS: L1C/A, L5 BDS: B1I, B2a Galileo: E1, E5a GLONASS: L1			GPS/QZSS: L1C/A, L2C BDS: B1I, B2I Galileo: E1B/C, E5a GLONASS: L1OF, L2OF
EŞ ZAMANLI GNSS SAYISI		GPS/QZSS+BDS+Galileo+GLONASS
SBAS (WAAS, EGNOS, MSAS, GAGAN)		destek	-		destek
RTK İşlevi		-	RTK Gezgini	RTK Taban	RTK Rover ve Taban
Konumlandırma Doğruluğu	PVT	1m CEP		-	1,5m CEP
Konumlandırma Doğruluğu	RTK	-	0,01m+1ppm CEP	-	0,01m+1ppm CEP
Navigasyon Güncelleme Oranı	PVT	1~10Hz		-	1~10Hz
	RTK	-	1Hz	-	1~8Hz
	RAW	1Hz			1~20Hz
RTK Yakınsama Süresi		-	<10sn	-	<10sn
İlk düzeltme süresi (AGNSS Kapalı)	Soğuk başlatmalar	26sn		-	24sn
	Sıcak başlatmalar	1sn		-	2sn
	Yardımlı başlatmalar	16sn		-	2sn
İlk düzeltme süresi (EASY on)		2sn	-
İlk düzeltme süresi (AGNSS Açık)	Soğuk başlatmalar	5sn		-	TBD
	Sıcak başlatmalar	5sn		-	TBD
	Yardımlı başlatmalar	5sn		-	TBD
Hassasiyet	İzleme ve gezinme	-165dBm			-167dBm
	Yeniden edinme	-159dBm	-157dBm	-159dBm	-160dBm
	Soğuk başlatmalar	-147dBm	-145dBm	-147dBm	-148dBm
Hız doğruluğu		0,2 m/sn	-		0,05m/s
PPS doğruluğu		20ns	-		30ns
Dinamik performans		İvmelenme (Maks.): 4g
		Rakım (Maks.): 10000m			Rakım (Maks.): 50000m
		Hız (Maks.): 500m/s
İletişim arayüzü		UART(9600~3000000bps, varsayılan olarak 115200bps), I2C(Maksimum 400KHz)			USB, UART(4800~921600bps, varsayılan olarak 9600bps), I2C(Maksimum 400KHz), SPI(5MHz)
Protokol		NMEA 0183 V4.10, RTCM 3.x			NMEA 0183 V4.10, UBX, RTCM 3.3
Güç kaynağı		5V
Genel Akım		<40mA@5V (Devam modu)
Çalışma sıcaklığı		-40~85℃
Boyutlar		65×30,5mm

LC29H(DA) GPS/RTK HAT	Hızlı yakınsama çift bantlı RTK santimetre düzeyinde konumlandırmayı destekler, terminal cihazlarının yüksek hassasiyetli konumlandırılması için uygundur.
Özellik	A-GNSS (Yardımcı GNSS) desteği, açıldığında soğuk başlatma ile ilk düzeltme süresini (TTFF) 5 saniyeye düşürür , Çok frekanslı aktif parazit gidermeyi destekler, dar bantlı sinyal (WiFi/2/3/4/5G) parazitini etkili bir şekilde bastırır veya ortadan kaldırır ve navigasyon doğruluğunu sağlar , Dahili düşük gürültülü amplifikatör ve akustik yüzey filtresi -165dBm , Düşük güç tüketimini korurken çoklu GNSS sistemlerinin (GPS, BDS, GLONASS, Galileo ve QZSS) eş zamanlı alınmasını destekler , Hızlı yakınsama çift bantlı RTK santimetre düzeyinde konumlandırmayı destekler, terminal cihazlarının yüksek hassasiyetli konumlandırılması için uygundur. , Kentsel kanyonlarda çoklu yol etkilerini azaltarak ve konumlandırma doğruluğunu artırarak L1+L5 çift bantlı uydu sinyallerinin eş zamanlı izlenmesini destekler , Modül çalışma durumu için yerleşik 4 LED göstergesi , Nano'yu destekler , QGNSS yazılımını destekler, çeşitli modül işlevlerini ayarlamak kolaydır , Standart Raspberry Pi 40PIN GPIO uzantı başlığı, Raspberry Pi serisi kartları, Jetson , Yerleşik pil tutucu, efemeris bilgilerini ve sıcak başlatmaları korumak için ML1220 şarj edilebilir hücreyi destekler
SKU	25279
