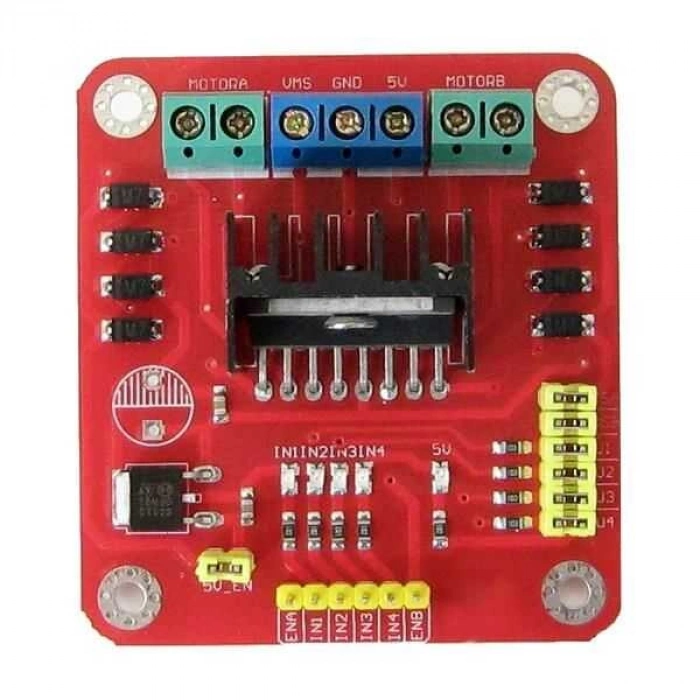

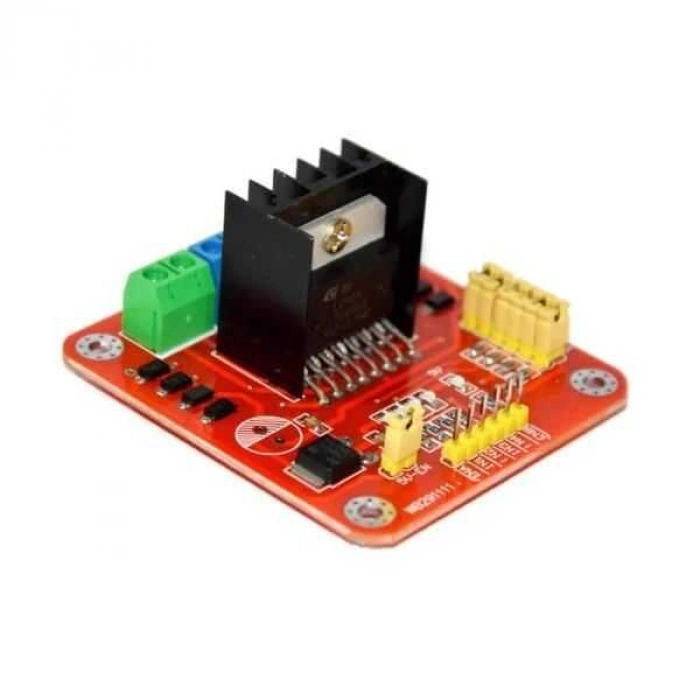

L298N DC Çift Motor Sürücü Devresi WB291111

Marka: ankarobot
Ürün Kodu:MSK.DCM.01.000020
Barkod:0700387106486
Kategori: Dc Motor Sürücüleri

Fiyat: 212,10 TL

Havale/EFT ile 209,98 TL%1 indirim

L298N DC Çift Motor Sürücü Devresi WB291111

Wb291111, üzerinde L298N motor sürücü entegresi bulunan bir motor sürücü devresidir. İki adet dc motor yada bir adet 4 kablolu step motor sürebilir.

Teknik Özellikler:

Sürücü çipi: L298N Çift H köprülü sürücü çipi
Besleme gerilimi VMS: +5 V - 35 V-
Maksimum akımı: 2A / köprü
VSS Logic besleme gerilimi: 4,5-5 0,5 V
Giriş Kontrol Sinyali Gerilim Aralığı: H: 4.5 ~ 5.5V / L: 0V
Maksimum Güç Tüketimi: 20W
Çalışma Sıcaklığı: -25 ℃ ila 130 ℃
Sürücü Kartı Boyutu: 55mm * 60mm * 30mm
Sürücü Kartı Ağırlığı: 33g
Diğer Fonksiyonlar: Yön Kontrol Gösterge LED'i, Güç Gösterge LED'i

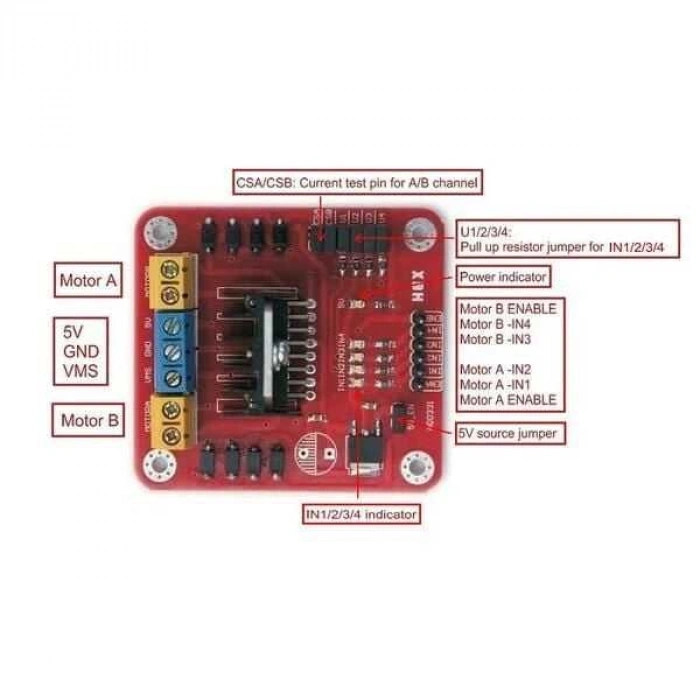

Pin Bağlantıları:

ENA: Sol motor kanalını aktif eden pin.

IN1: Sol motor 1. giriş

IN2: Sol motor 2. giriş

IN3: Sağ motor 1. giriş

IN4: Sağ motor 2. giriş

ENB: Sağ motor kanalını aktif eden pin

MotorA: Sol motor çıkışı

MotorB: Sağ motor çıkışı

VMS: Besleme voltaj girişi (4.8V-24V)

GND: Toprak bağlantısı

5V: 5V çıkışı

Ürün üzerinde ayrıca jumper takılmış pinler de yer bulunmaktadır. Bu pinler opsiyonel çalışır ve farklı özellikler aktif etmek için gereklidirilinmektedir.

CSA: Bir motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılabilir durumda akım değeri analog voltaj olarak okunabilinmektedir.

CSB: B motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılabilir durumda akım değeri analog voltaj olarak okunabilinmektedir.

V1: IN1 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu şekilde siz toprağa 5V gelecektir çam sürekli olarak çekmedikçe çam.

V2: IN2 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu şekilde siz toprağa 5V gelecektir çam sürekli olarak çekmedikçe çam.

V3: IN3 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu şekilde siz toprağa 5V gelecektir çam sürekli olarak çekmedikçe çam.

V4: IN4 girişini direk olarak 5V'a çeken çekme direncine bağlı olan bir jumperdır. Bu şekilde siz toprağa 5V gelecektir çam sürekli olarak çekmedikçe çam.

5V-EN: 7805 hattını aktif ve pasif hale getiren jumperder. 5V çıkışı aktif olur ve buradan 5V çekilebilir. Çıkarsanız durumda ise bu şapka pasif geçer geçer.
