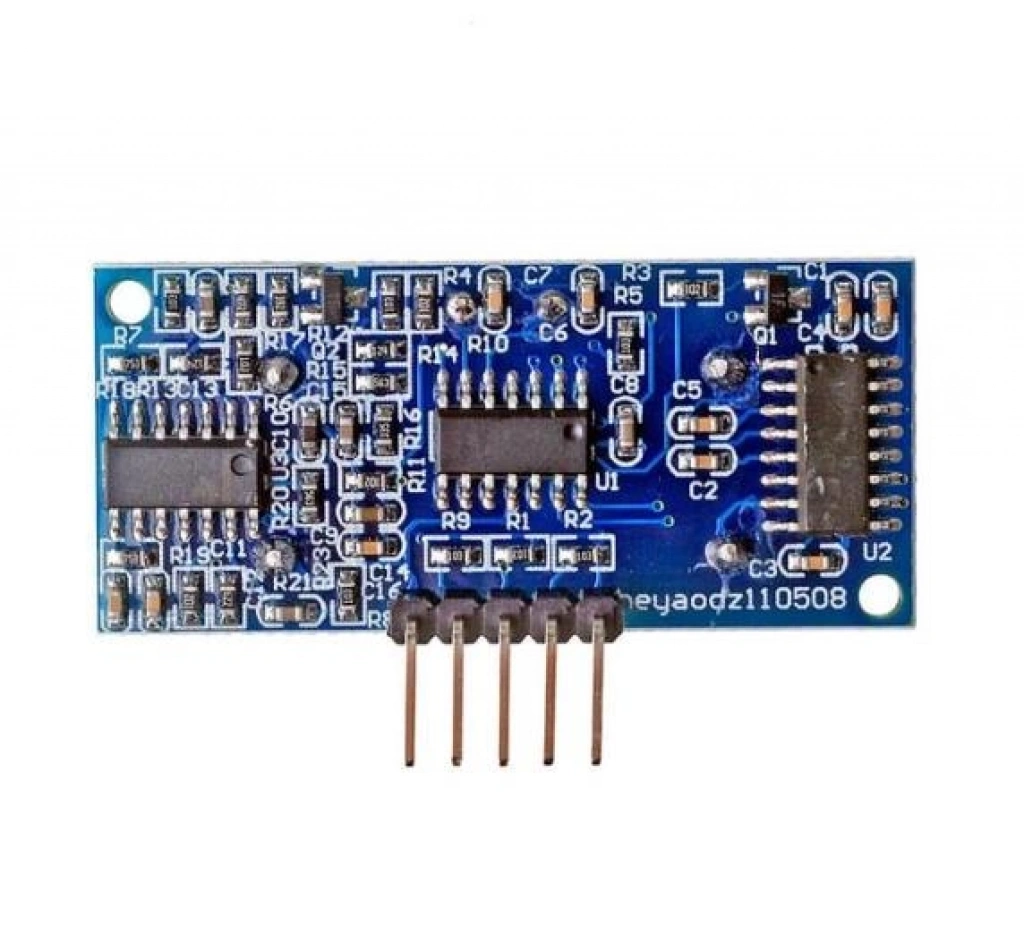

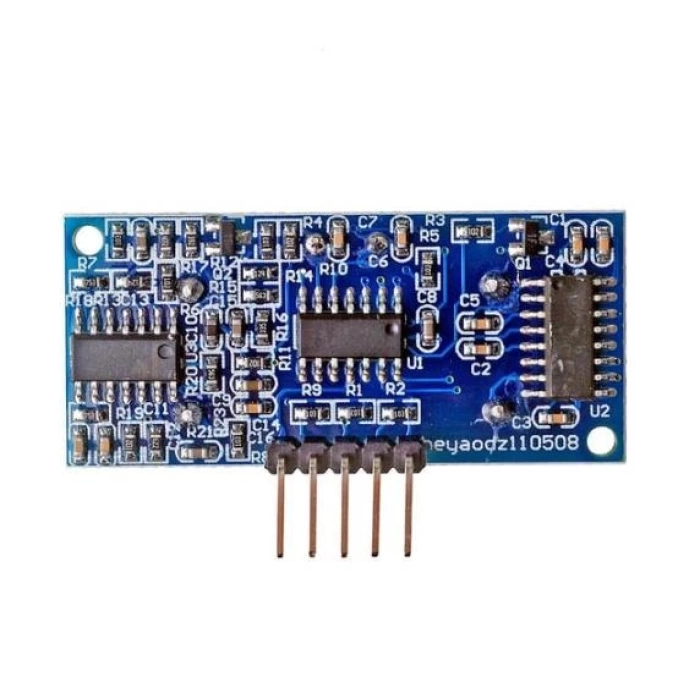

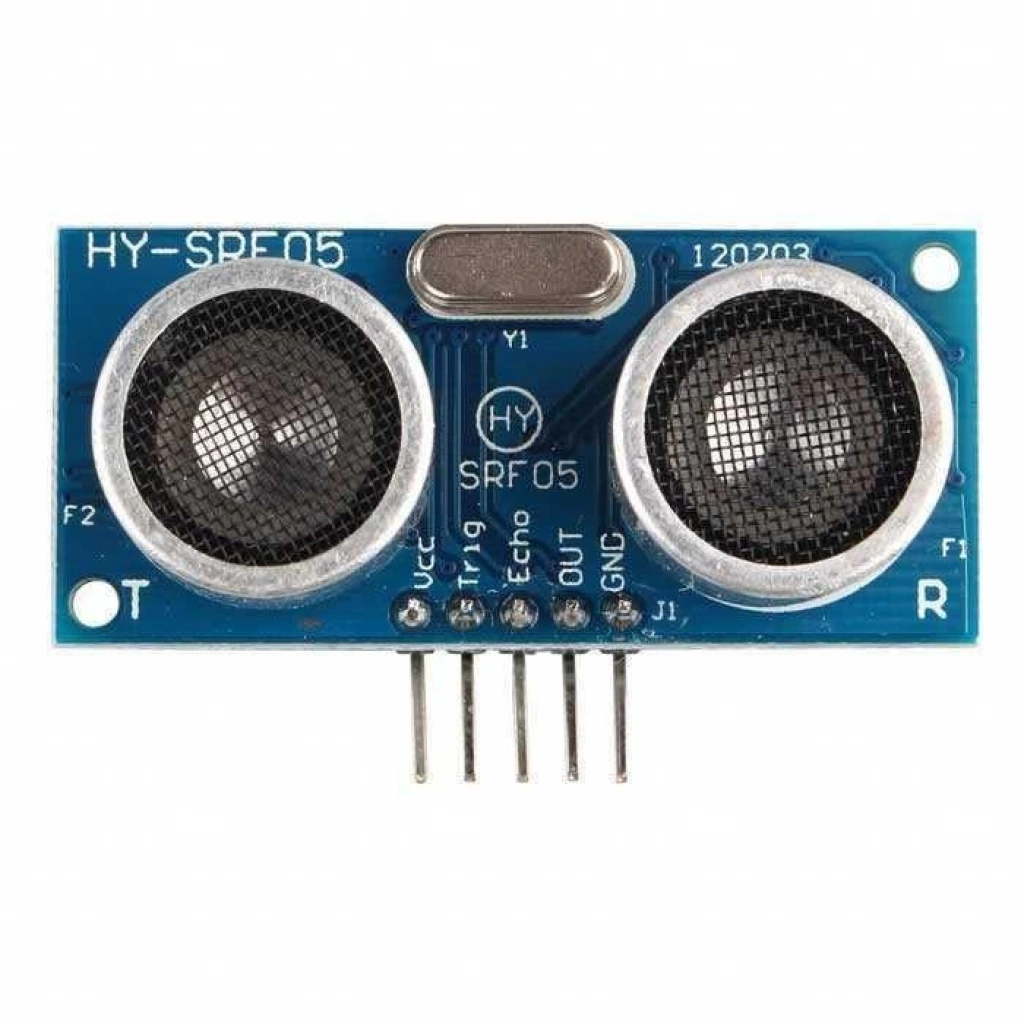

HY-SRF05 Ultrasonik Mesafe Sensörü 5 Pin 2-450cm

HY-SRF05 Ultrasonik Mesafe Sensörü, 2cm ile 450cm aralığında çalışan ultrasonik bir mesafe sensördür. Mesafe ölçümü ve varlık tespiti için kullanılırlar. 5V'luk bir voltajla beslenir. Çıkış, süresi ölçülen mesafeyle orantılı olan bir sinyaldir. Engellerin renginden ve aydınlatmasından bağımsız olarak mesafe ölçümü sağlarlar. Bu model, daha yüksek hassasiyetli olup, HC-SRO4 Mesafe Sensörü'nün bir yüksek modelidir.
HY-SRF05 Ultrasonik Mesafe Sensörü Nasıl Çalışır?
HY-SRF05 Ultrasonik Mesafe Sensörü; 2 mm'den 4,5 cm'ye kadar olan mesafeyi 2 mm hassasiyetle ölçebilir. Verici Dönüştürücü ile ultrasonik dalgalar göndermeye çalışır ve önünde duran bir cisim varsa sesleri yansıtır, alıcı dönüştürücü ile de yakalar. Sensörü çalıştırmak için önce Trig pinine 10us süreli 5V darbe uygulamamız gerekir. Daha sonra sensör, verici dönüştürücü ile 40KHz'de (insan işitmesinin üzerinde) 8 ultrasonik darbe iletecektir.Bu arada Yankı pini yüksek ve ses dalgaları geri yansıtılırsa Eko pini düşük olur ve mesafeyi hesaplamak için kullanılan bir darbe üretilir. Ses dalgaları geri yansımazsa, 38ms'lik bir sürenin ardından eko pini düşüğe döner ve sensörün önünde bir nesne olmadığı anlamına gelen bir darbe üretir.
HY-SRF05 Ultrasonik Mesafe Sensörü Teknik Özellikleri:
Giriş Gerilimi: 5V/DC
Çektiği Akım: 15mA
Çalışma Frekansı: 40Hz
Minimum Algılama Mesafesi: 2cm
Maksimum Algılama Mesafesi: 450cm
Görme Açısı: 15°
Tetik Bacağı Giriş Sinyali: 10us TTL Darbesi
Echo Çıkış Sinyali: Giriş TTL sinyali ve Mesafe Oranı
