DIGI XBee3 2.4 Ghz Zigbee Modül XB3-24Z8PT-J

Modüller ile UART ve SPI üzerinden konuşabilmektedir.

XBee 3 Pro Modülleri ile iç mekanda 90m, dış mekanda ise 3200 metreye kadar çeşitli cihazlar ile konuşmak için bir ağ kurulabilmektedir.

Xbee2 Pro Modüllerine göre artırılmış RF çıkış gücüne sahip Xbee3 Pro Modülleri 79mW RF çıkış gücüne sahiptir.

XBEE3 Modülleri birden çok frekans ve kablosuz protokoller arasında geçiş yapma esnekliğini sunmaktadır.

Digi XBee3 Zigbee 3.0 modülleri bina otomasyonu, akıllı enerji, dijital sağlıklı uygulamaları, akıllı aydınlatma, ısıtma gibi bir çok alanda cihazların birlikte çalışması için bir ekosistem oluşturulmasına olanak sağlmaktadır.

Digi XBee3, Zigbee, 802.15.4, Digimesh ve BLE dahil olmak üzere bütün protokoller için bir modüldür ve Digi XCTU ile yapılandırılabilmektedir.

Digi XBee3 modülleri ile harici mikrodenetleyici kullanmadan MicroPyton ile akıllı çözümler yapılabilmektedir.

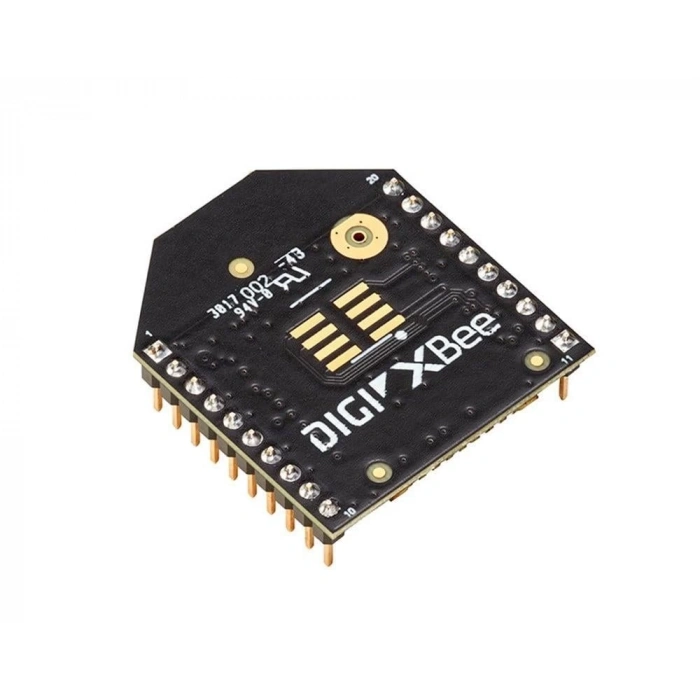

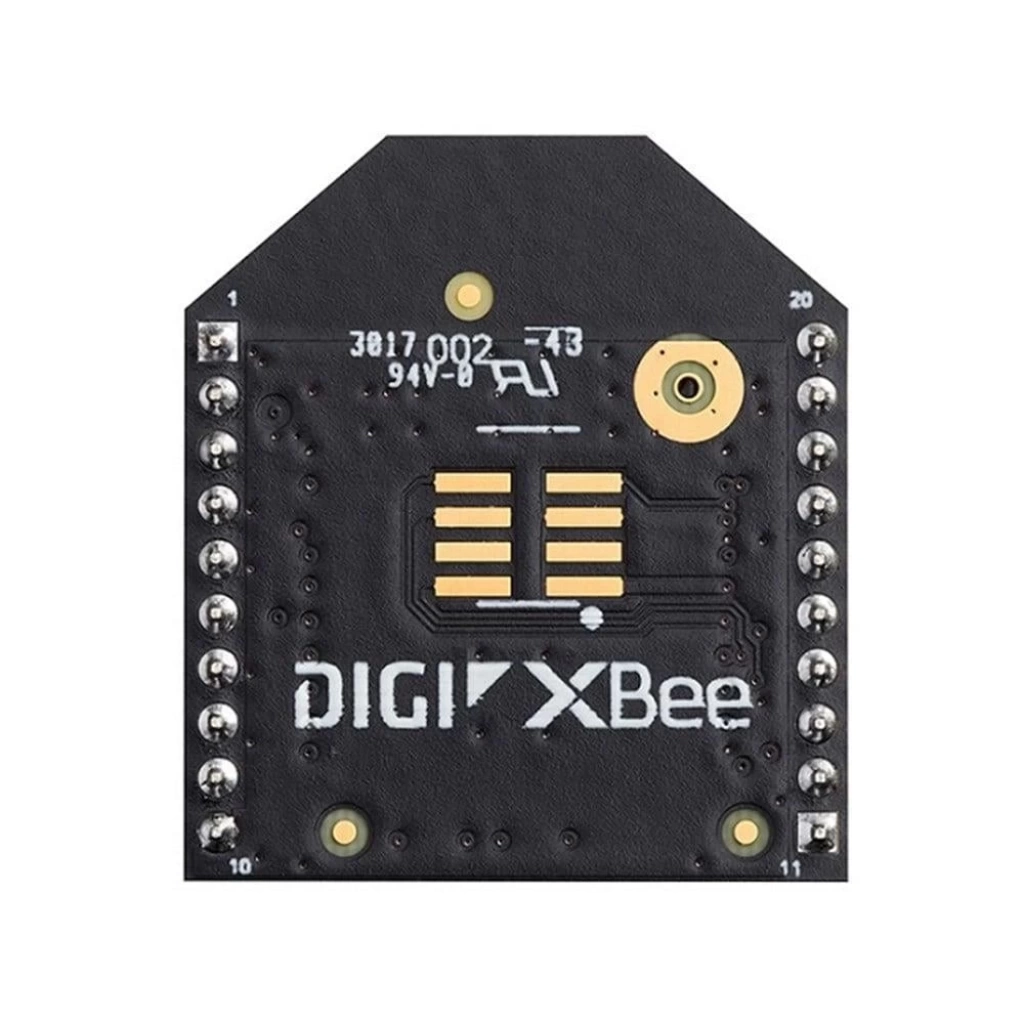

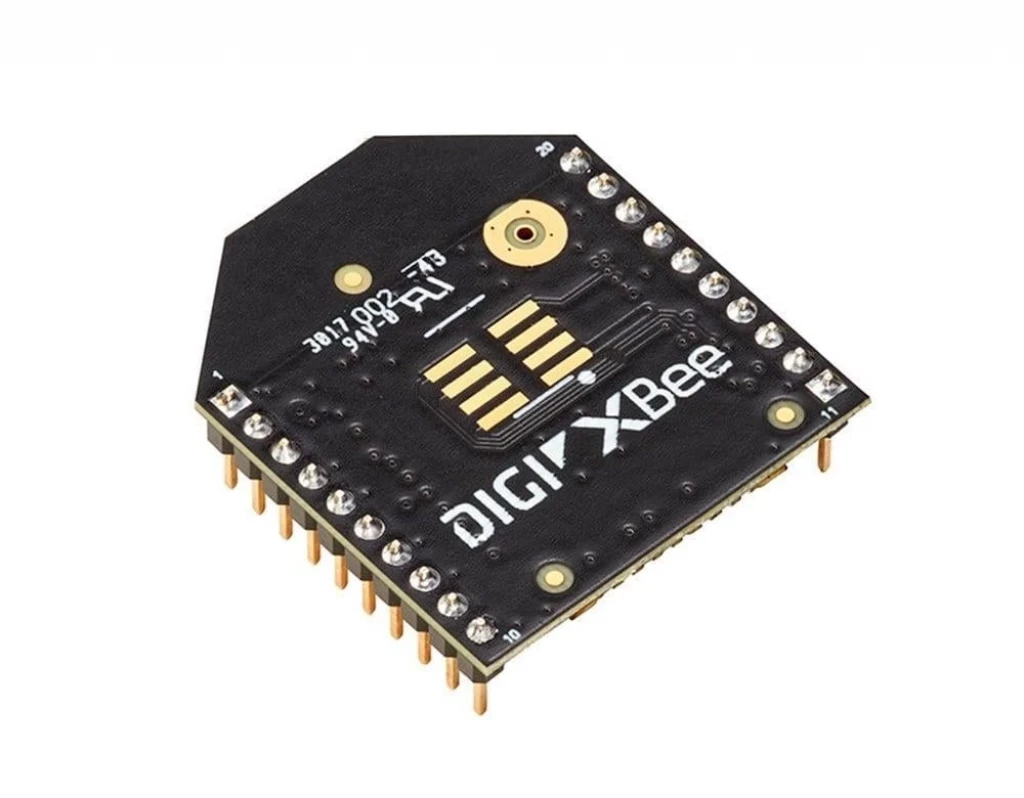

Digi XBee3 Pro Zigbee 3.0 XB3-24Z8PT Modülü, 2.4 GHz, THT, on board PCB Antene sahiptir.

Not : XBee S2C PRO'da kullanılan wire anten yerine XBee 3 serisinde on-board PCB anteni ile değiştirilmiştir . Bu sayede XBee3 serisindeki RF performans tutarlılığı artırılmıştır.

RF test sonuçlarına göre XBee S2C Pro’daki wire antene göre XBee3 serisindeki on-board PCB anten daha yüksek performans verdiğinden dolayı XBee3 serisinde wire anten modeli bulunmamaktadır.

Kullanım İpucu: BLE enable hale getirildiğinde, XBee3 Pro modülleri uyku moduna girmemektedir.


XB3-24Z8PT Özellikler

Through Modül, pinleri lehimlenmiş
On-Board PCB Anten

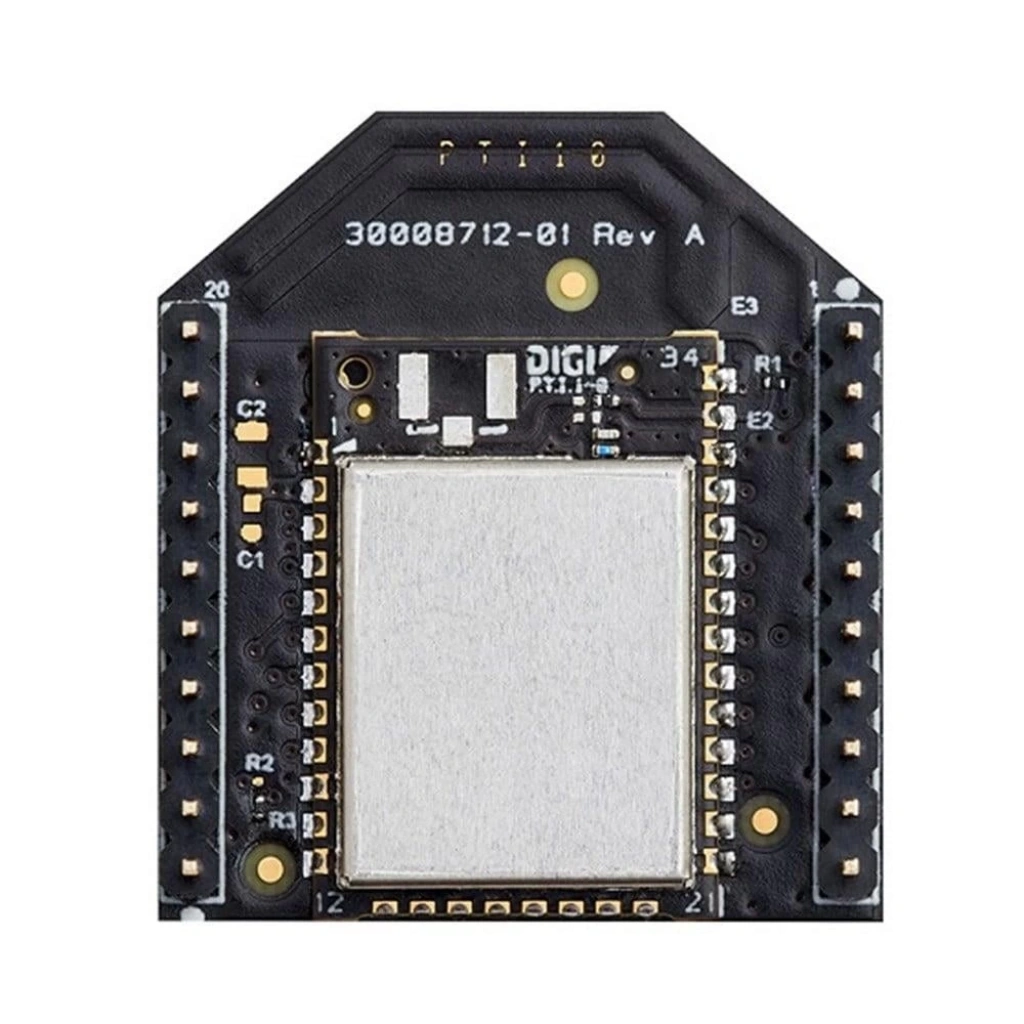

Silicon Labs EFR32MG SoC Chipset
Bluetooth Low Energy
Zigbee 3.0 protokolü
128/256 bit AES şifreleme
Maks. 90m (300 ft) iç mekan haberleşme aralığı
Maks. 3200 m (2 mile) dış mekan haberleşme aralığı
79mW (+19 dBm) RF çıkış gücü
-103 dBm Normal Mod alıcı hassasiyeti
UART,SPI,I2C seri data arayüzleri
API veya AT komutları, lokal veya kablosu yapılandırma methodu
ISM 2.4 GHz frekans
4 adet 10 bit ADC girişi
15 adet Dijital I/O
-40 °C ile 85°C arası çalışma sıcaklığı
2.438 x 2.761 cm boyutlar
1 MB / 128 KB RAM (MicroPhyton için 32KB)
2.1 ile 3.6V arası çalışma
19 dBm’de 135 mA iletim akımı
17mA alıcı akımı
2 mikroamper kapanma akımı
Through Hole Modül
