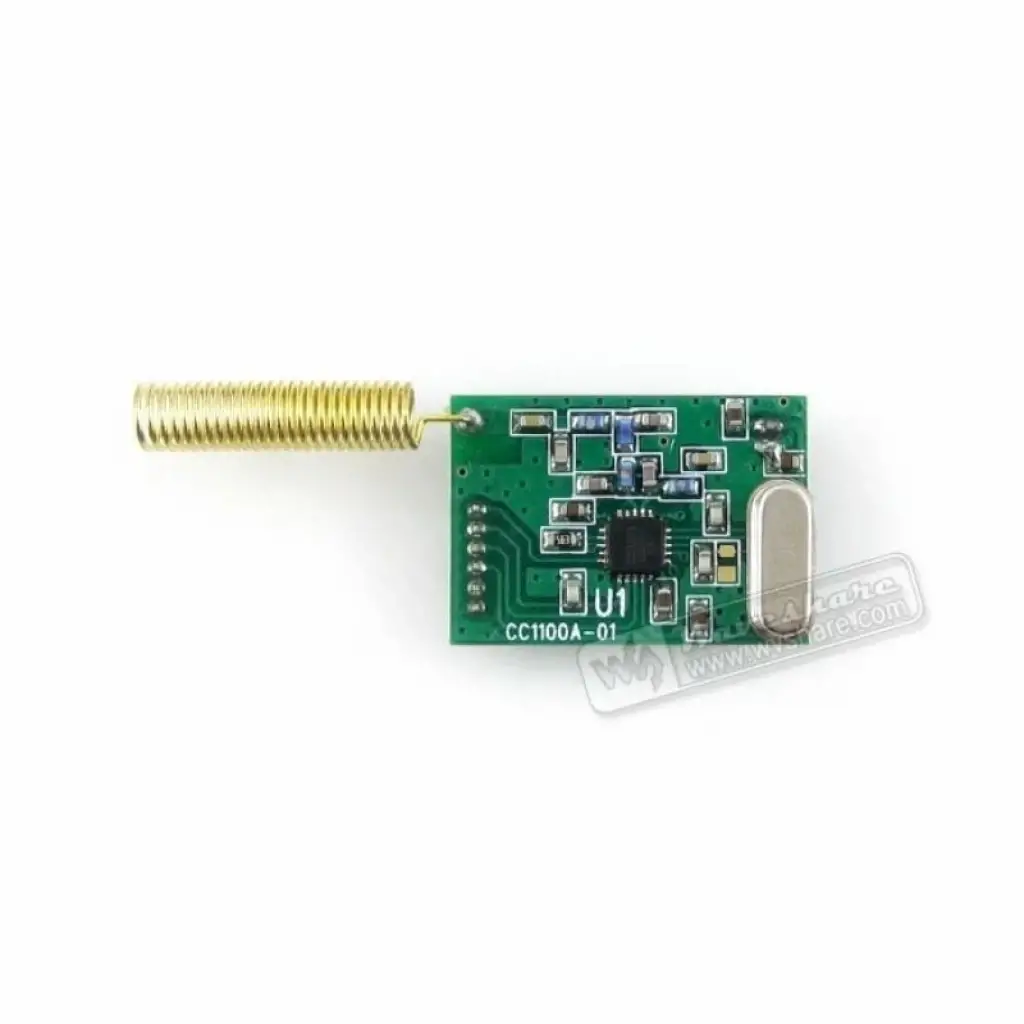

CC1101 RF Radyo Modülü
SPI iletişim arayüzü ile 433 MHz frekans aralığında çalışan bir radyo modülüdür(alıcı ve verici). 1.9 V - 3.6 V voltajla beslenir. Cihaza harici bir anten lehimlenmiştir. Sinyaller altın fiş konnektörlerde, 1.27 mm aralıkta görüntülenir. CC1101, çok düşük güçlü kablosuz uygulamalar için tasarlanmış, düşük maliyetli, 1 GHz'lik bir alıcı vericidir. Devre temel olarak 315, 433, 868 ve 915 MHz'deki ISM (Endüstriyel, Bilimsel ve Tıbbi) ve SRD (Kısa Menzilli Cihaz) frekans bantları için tasarlanmıştır, ancak 300-348 MHz'deki diğer frekanslarda çalışmak için kolayca programlanabilir. 387-464 MHz ve 779-928 MHz bantları gibi.
CC1101 RF Alıcı Verici Modül Teknik Özellikleri:
- Boyutlar: 23mmx16mm
- Besleme voltajı: 1.9V - 3.6V
- İletişim: Spi Arayüzü
- Anten: 20mm
- Maksimum çalışma hızı: 500kbps, 2-FSK, GFSK ve MSK modülasyonunu destekler.
- Yazılım ile baud hızı, güç, frekans ve diğer ilgili parametreleri değiştirebilir.
- Yüksek hassasiyet
- CRC hata tespiti ve dahili donanım adresi çok noktalı iletişim kontrolü
- Düşük akım tüketimi (RX, 15.6mA; 2.4kbps, 433MHz)
- Çıkış gücünün programlanabilir kontrolü, + 10dBm maksimum çıkış gücü
- Dahili uygulamalar için standart 2.0mm DIP pitch arayüzleri
- Ayrı 64 bayt RX ve TX verisi FIFO
- İletim mesafesi: 300 - 500 metre (Çevrenin durumuna ve iletişim baud hızına, vb. Bağlı olarak)
