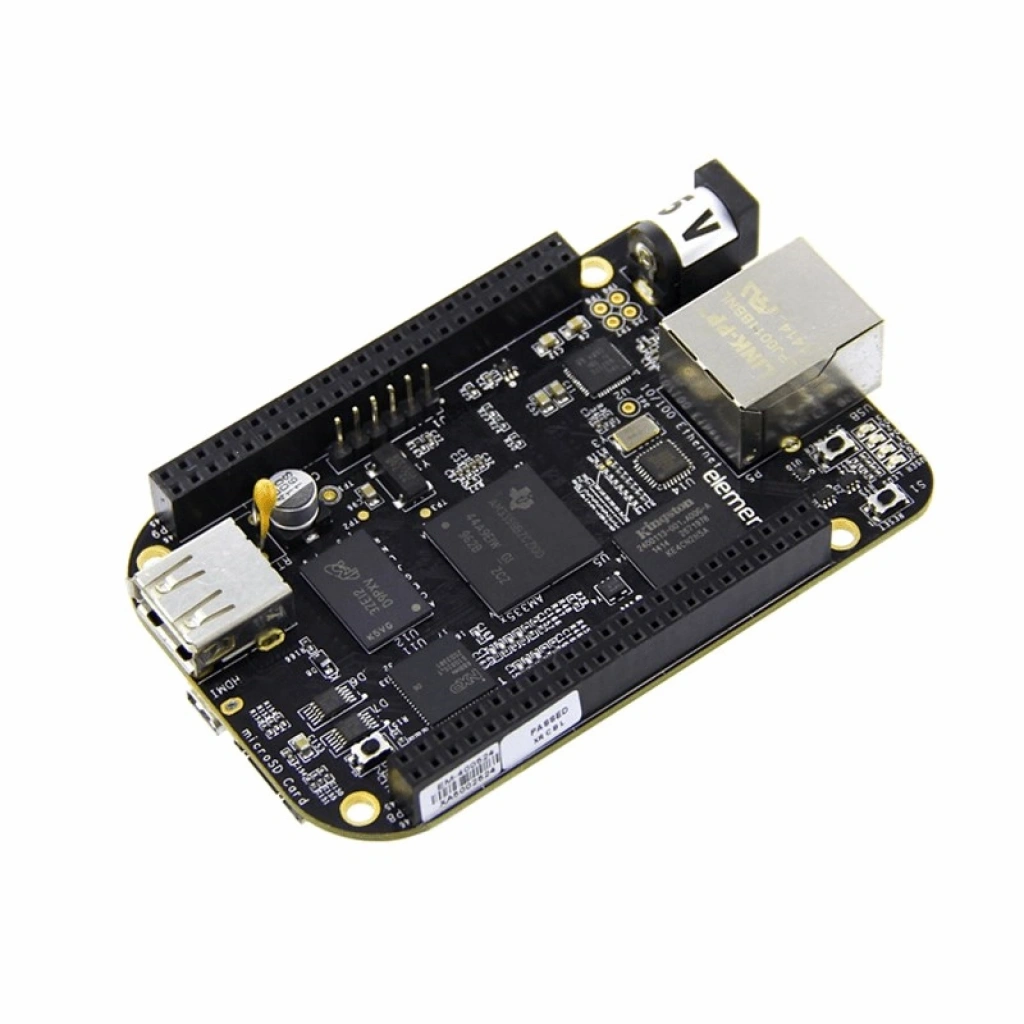

BeagleBone Black Rev.C - Single-board Computer
BeagleBone Black Rev.C - Single-board Computer Özellikler
İşlemciSitara AM3358BZCZ100
1GHZ,2000MIPS
GrafikSGX530 3D,20M Polygons/S
SDRAM Hafıza512MB DDR3L 800MHZ
Dahili Flash4GB,8bit Gömülü MMC
PMICTP65217C PMIC Fazladan Bir Regülatör LDO
Hata Ayıklama DesteğiOpsiyonel Onboard 20-pin CTI JTAG,Seri Başlık
Güç KaynağıminiUSB USB yada DC JACKHarici Genişleme Başlığı Üzerinden
PCB3.4" X 2.1"6 layers
Göstergeler1-Güç,2-Ethernet,4-Kullanıcı Kontrollü LEDler
HS USB 2.0 Client PortErişim USB0, İstemci Modu miniUSB
HS USB 2.0 Host PortErişim USB1, A Tipi USB,500mA LS/FS/HS
Seri PortUART0 Üzerinden Erişim 6pin 3.3V TTL Başlık.
Ethernet10/100, RJ45
SD/MMC KonnektörümicroSD. 3.3V
Kullanıcı GirişiReset Buttonu, Boot Buttonu, Güç Buttonu
Video Çıkışı16b HDMI, 1280X1024(MAX)
1024X768, 1280X720, 1440X900, 1920X1080@24Hz
w/EDID Destekler
SesVia HDMI Arayüzü, Stereo
Genişleme KonnektörüGüç 5V,3.3V. VDD_ADC(1.8V)
3.3V I/O
McASP0, SPI1, I2C GPIO(69 max), LCD, GPMC,MMC1, MMC2,1AIN(1.8V MAX), 4 Zamanlayıcı, 4Seri Port, CAN0,EHRPWM(0.2), XDMA Kesme, Güç buttonu, Genişleme Genişleme 4'e Kadar İstiflenebilir
Boyutları1.4 oz (39.68 grams)
Güç
Alt da bulunan link üzerinden bölüm 6-17. sayfalara bakın
