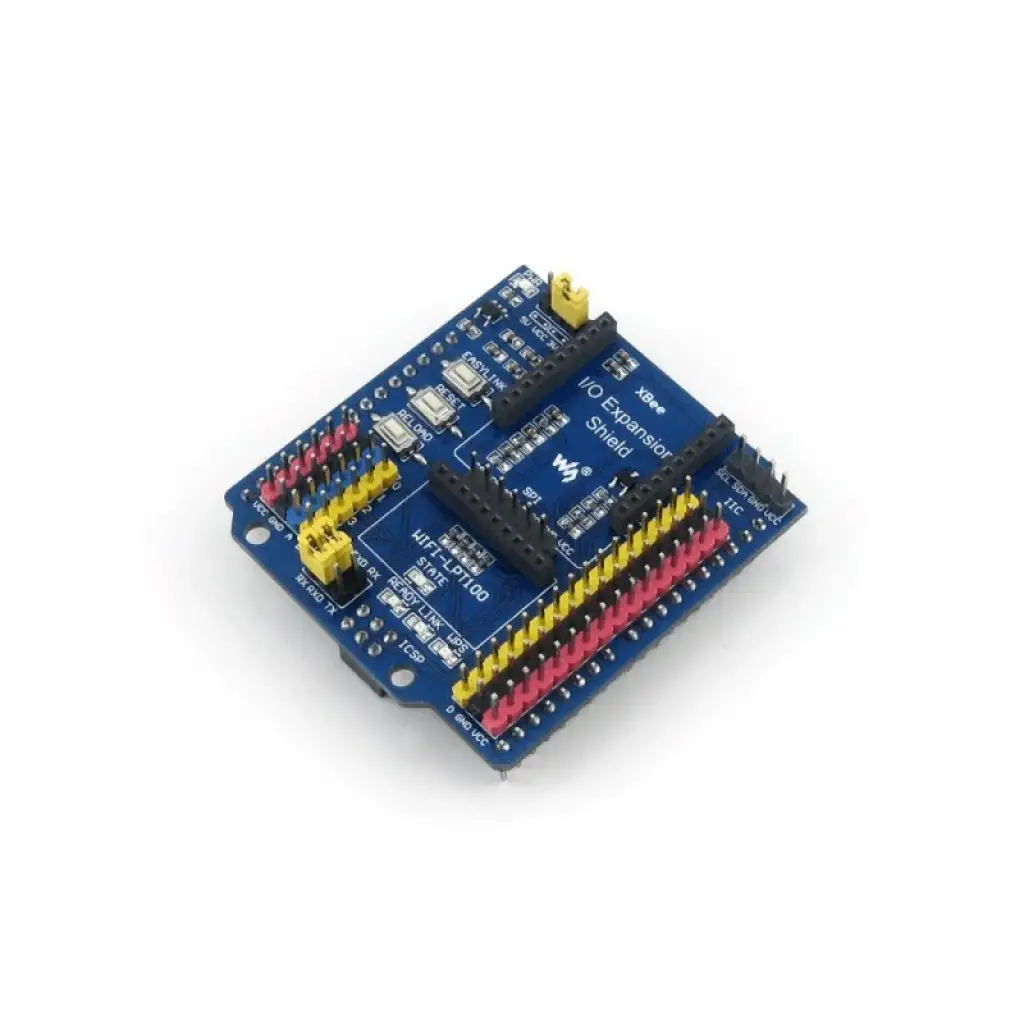

Arduino IO Genişletme Expansion Shield
Genişletme Shieldleri; aksesuar, modül ve sensörler gibi komponentlerin kolayca kullanılabilmesi için soket barındıran veya doğrudan o elemanı kendinde bulunduran shieldlerdir. Bu özellikleri ile arduino expansion IO Genişletme Shield'leri karmaşık devreler gerektiren veya kullanması zahmetli olan ürünlerin kolaylıkla kullanılması sağlanabilir.
Arduino IO Genişletme Shield'i diğer shieldlerden ayıran en önemli özellik IOT'ye uygun olarak tasarlanmış olmasıdır. Üzerinde hem Xbee hem de LPT100 Wi-Fi modülü için soket bulundurmaktadır. Ayrıca bu iki kablosuz modülün anlık çalışma durumunun kontrol edilebileceği buton ve ledlere sahiptir. Tam anlamıyla IOT uyumlu olan bu modülde 3 ve 4 pinli girişler bulunmaktadır. Bu girişler ile sensör ve çeşitli modüllerinizi kolayca sisteme bağlayabilirsiniz. Genişletme Shield ve kısımları ise şu şekildedir:
Arduino IO Expansion Genişletme Shield Pinout
- Xbee Modül Soketi
- I2C Bağlantı pinleri
- SPI Bağlantı Pinleri
- 3 Pinli Sensör Soketleri (VCC: Güç, GND: Toprak, D: Dijital Sinyal)
- WIFI-LPT100 Modül Soketi
- 4 Pinli Sensör Soketleri (VCC: Güç, GND: Toprak, A: Analog Sinyal, D: Dijital Sinyal)
- Shield Çalışma Gerilim Ayarı (3,3V veya 5V)
- Debug/Seri İletişim Seçme Jumperi
- Güç Işığı
- WIFI-LPT100 Durum Ledleri
- XBee Modülü Durum Ledi
- WIFI-LPT100 Reload Butonu (Fabrika Ayarlarına Geri Yükleme için)
- Xbee Modül ve WIFI-LPT100 Reset Butonu
- Xbee Easylink Butonu
