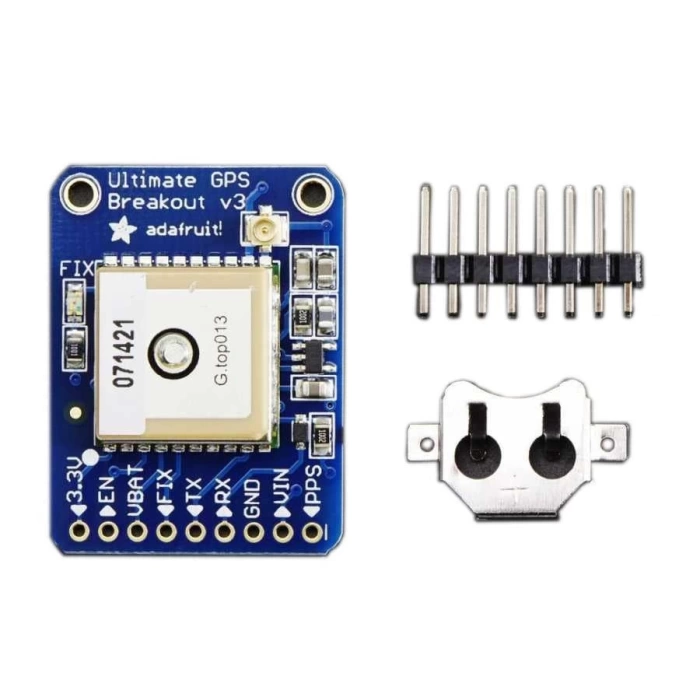

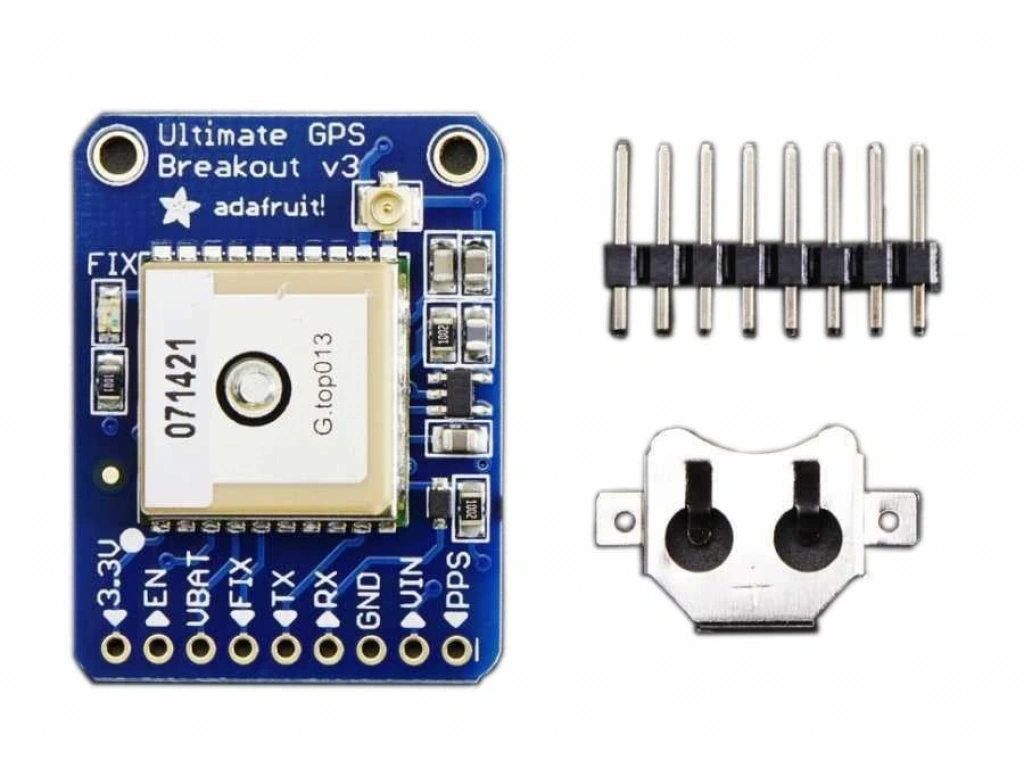

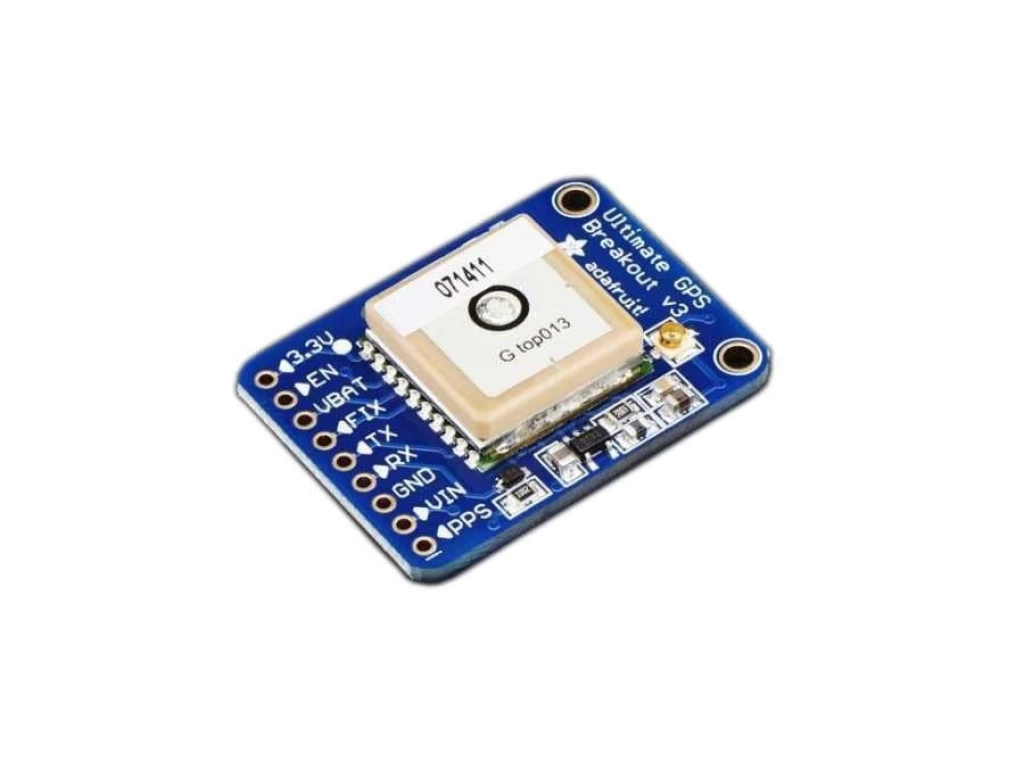

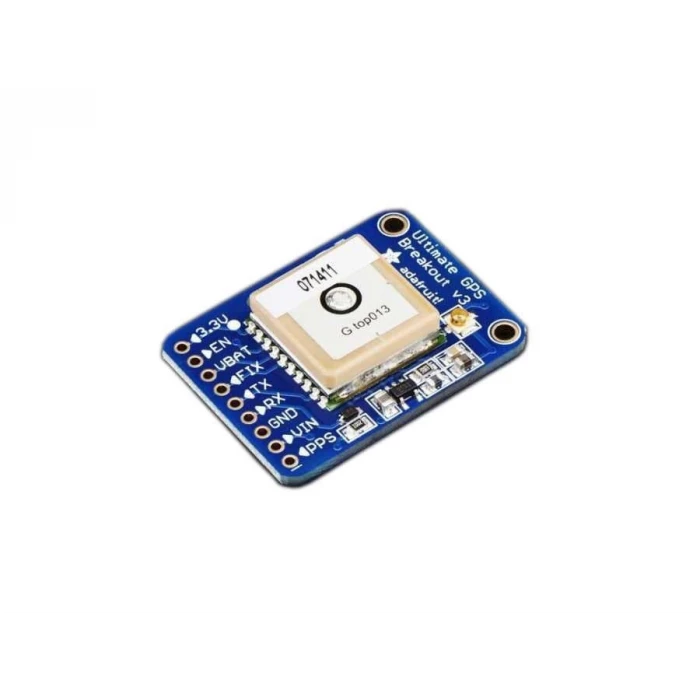

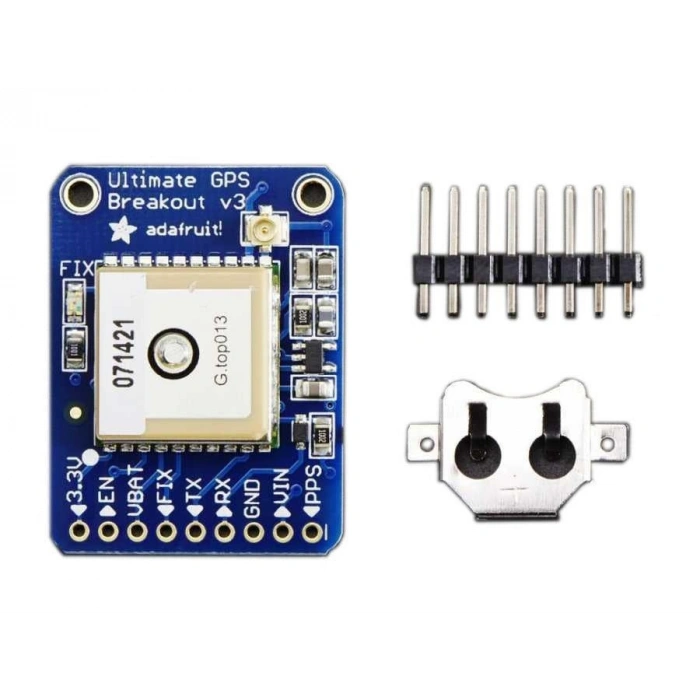

Adafruit Ultimate GPS Modülü
-165 dBm hassasiyet, 10 Hz güncelleme, 66 kanal
5V güler yüzlü tasarım ve sadece 20mA akım çekme
Breadboard dostu + iki montaj deliği
RTC pil ile uyumlu
Dahili veri kaydı
Düzeltildiğinde PPS çıktı
Harici aktif anten için dahili patch anten + u.FL konnektör
Durum LEDini düzelt
Bu Arduino GPS Modülü, Tümleştirme, 66 kanala kadar 22 uyduyu izleyebilen, mükemmel yüksek hassasiyetli bir alıcıya (-165 dB izleme!)  yüksek kaliteli GPS modülü olan MTK3339 yongasetinin etrafında inşa edilmiştir ve dahili bir anteni mevcuttur . Yüksek hızlı, yüksek hassasiyetli günlüğe kaydetme veya izleme için saniyede 10'a kadar yer değişikliği yapabilirsiniz. Güç kullanımı inanılmaz derecede düşük, navigasyon sırasında sadece 20 mA'dır.

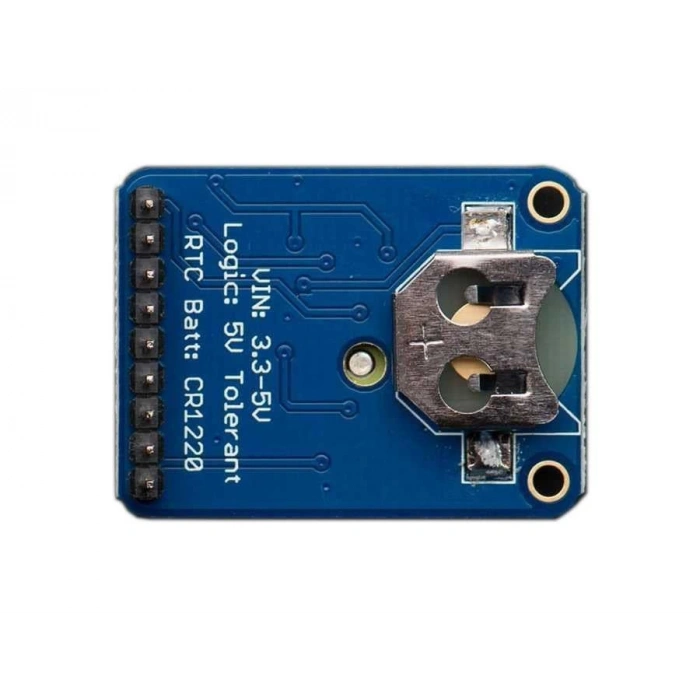

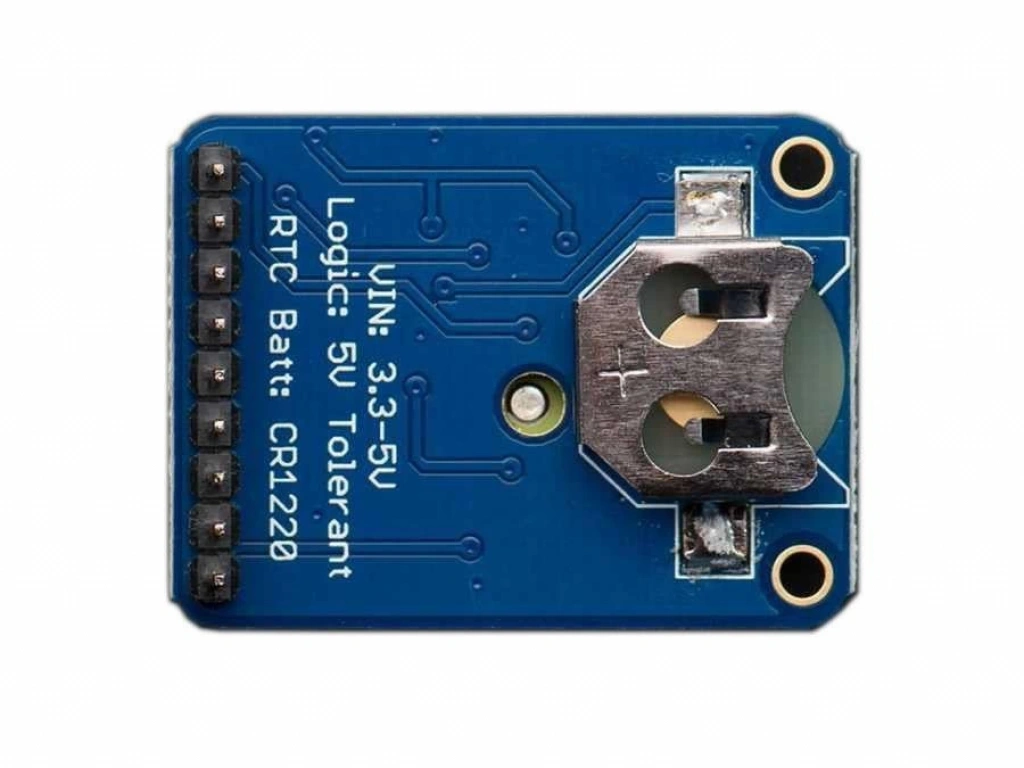

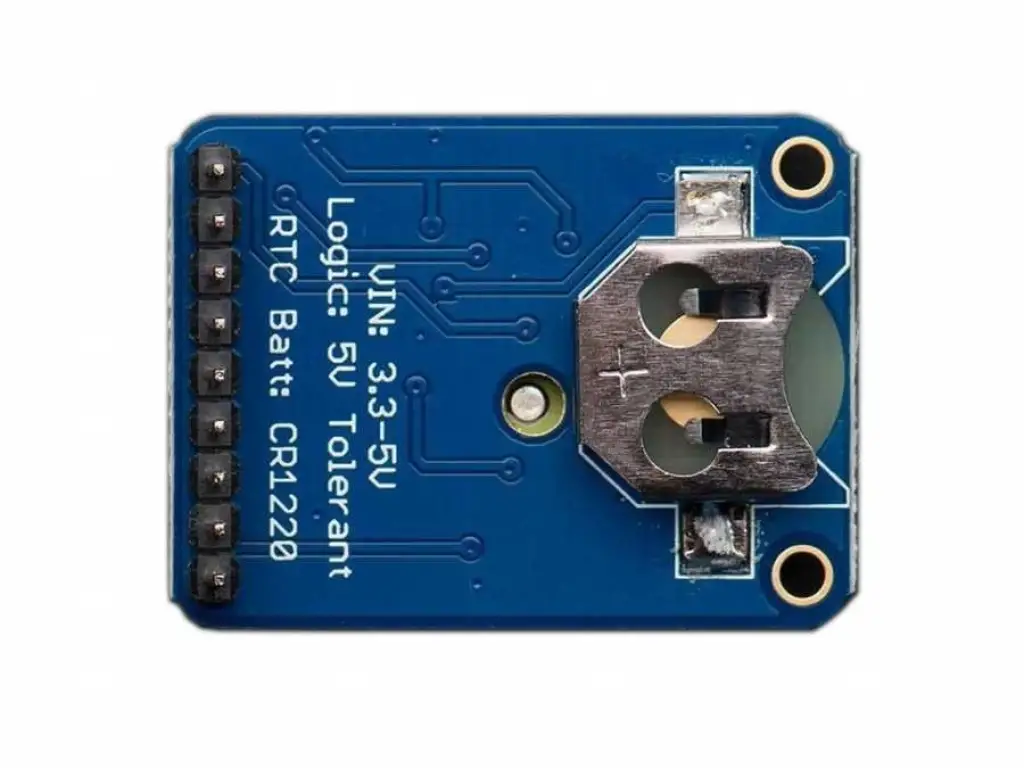

Hepsinden iyisi, hiç istemeyebileceğiniz ekstra güzellikleri ekledik: ultra düşük bir dropout 3.3V regülatör, böylece 3.3-5VDC, 5V seviyeli güvenli girişler, ENABLE pin ile güç sağlayabilir, böylece modülü herhangi bir şekilde kapatabilirsiniz. Mikrodenetleyici pimi veya anahtarı, isteğe bağlı CR1220 madeni para hücresi için bir ayak izi, RTC'yi çalışmaya devam ettirir ve sıcak başlatmaya izin verir ve minik parlak kırmızı LED. LED, uydular ararken yaklaşık 1Hz'de yanıp söner ve güç tasarrufu için bir düzeltme bulunursa her 15 saniyede bir yanıp söner. Sürekli olarak bir LED kullanmak istiyorsanız, harici bir LED koyabilmeniz için FIX sinyalini bir pin üzerinde de sağlıyoruz.

Sürüm 3 MTK3339 tabanlı modül hakkında gerçekten dikkat çeken iki özellik, harici anten işlevselliği ve yerleşik veri günlüğü yeteneğidir. Modül, -165 dB hassaslık veren standart bir seramik yama antenine sahip ancak daha büyük bir antene sahip olmak istediğinizde, herhangi bir 3V aktif GPS antenine uFL konektörü üzerinden ekleyebilirsiniz. Modül otomatik olarak aktif anteni algılar ve geçiş yapar! Çoğu GPS anteni SMA konnektörleri kullanır; bu nedenle, uFL - SMA adaptörlerimizden birini almak isteyebilirsiniz.

Teknik Detay

Uydular: 22 izleme, 66 arama
Yama Anten Boyutu: 15mm x 15mm x 4mm
Güncelleme oranı: 1 ila 10 Hz
Konum Doğruluğu: <3 metre (tüm GPS teknolojisi yaklaşık 3m hassasiyettedir)
Hız Doğruluğu: 0.1 metre / s
Sıcak / soğuk başlatma: 34 saniye
Edinim hassasiyeti: -145 dBm
İzleme hassasiyeti: -165 dBm
Maksimum Hız: 515m / s
Vin aralığı: 3.0-5.5VDC
MTK3339 Çalışma akımı: 25mA izleme, navigasyon sırasında 20 mA akım çekmesi
Çıkış: NMEA 0183, 9600 baud varsayılan
DGPS / WAAS / EGNOS desteklenir
FCC E911 uyumluluğu ve AGPS desteği (Çevrimdışı mod: EPO 14 güne kadar geçerlidir)
210 PRN kanalına kadar
Jammer algılama ve azaltma
Çoklu yol algılama ve telafi
Düzenleme Geçmişi

8/10/2014 tarihinden itibaren, yükseklik hesaplamalarını ve kararlılığı geliştiren bellenimetre v. 5632 ile gönderiyoruz. Diğer tüm işlevlerde eşdeğerdir ve değiştirilebilir bir yedektir.
Board Ayrıntıları

Ağırlık (coin veya tutucu hariç): 8.5g
Boyutlar (coin veya tutucu hariç): 25,5 mm x 35 mm x 6,5 mm / 1,0 'x 1,35' x 0,25
