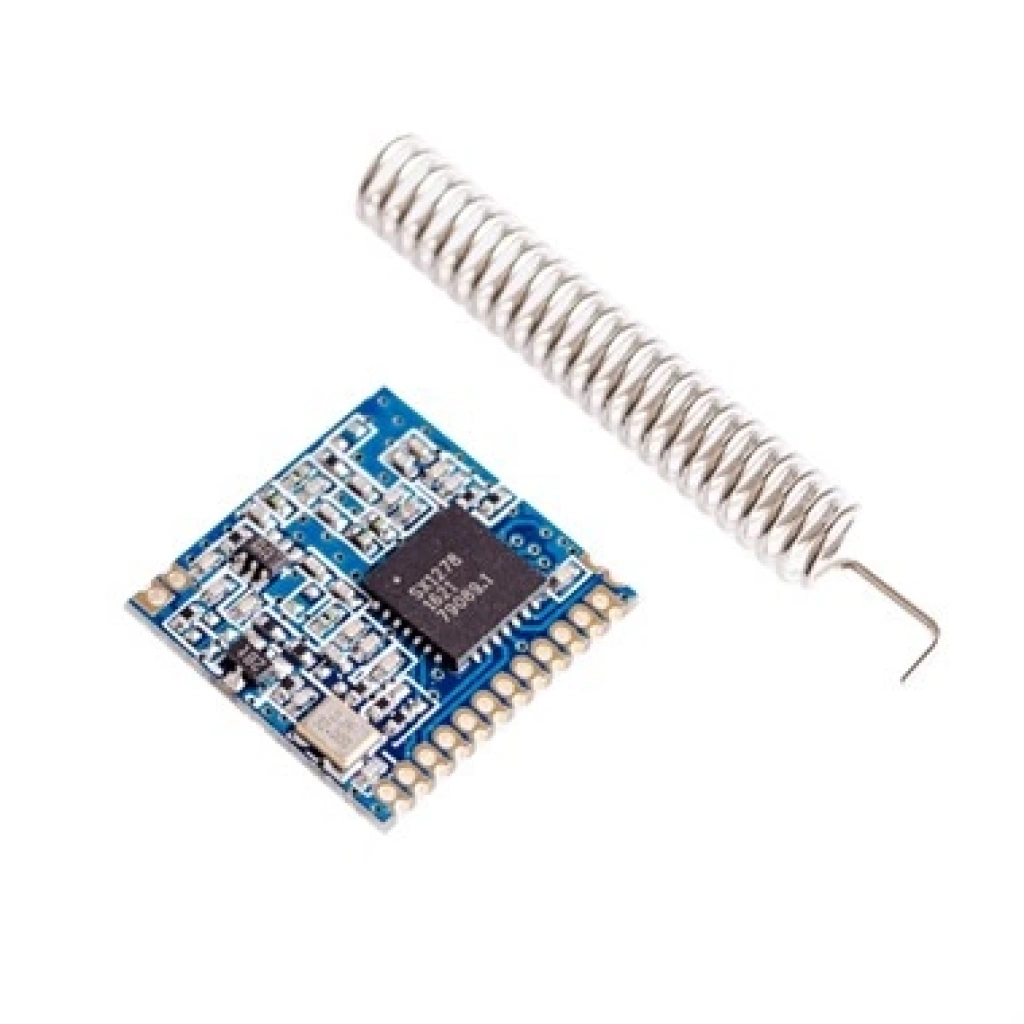

5KM menzilli Arduino Uzun Mesafe Haberleşme Modülü Lora SX1278 modelinin özelliği uzak mesafe haberleşme yani kablosuz iletişim modülü olarak kullanılabilmesidir. Yanında bir adet anten ile satışa sunulmaktadır. Transceivers(alıcı-verici) modüldür. Uzun menzilli yayılma sağlayan modül, geniş spektrum iletimi ve yüksek sinyal yakalama aralığı Semtech’in patentli LoRaTM modülasyon tekniğini kullanarak, -148dBm’nin üzerinde bir hassasiyet sağlayabilmektedir. Düşük maliyetli bir kristal osilatör(32.000) modül üzerinde mevcuttur. Menzil ve dayanıklılık gerektiren tüm uygulamalar için idealdir.
Bu cihazlar aynı zamanda yüksek performanslı (G) FSK’yı da destekler. WMBus, IEEE802.15.4g içeren sistemler için modlar mevcuttur. SX1276 / 77/78/79 alıcı doğrusallığı ve IIP3 ile daha düşük enerji tüketimi.
Lora SX1278 Teknik Özellikleri:
- Çalışma gerilimi: 1.8V ~ 3.6V
- Çalışma sıcaklığı: -20 ~ 70
- Çalışma frekansı: 410 ~ 525 MHZ
- İletim gücü: 19 ~ 20.5 dBm
- Alıcı hassasiyeti: 5K
- Frekans sapması
- BW = 62,5KHZ SF = 12
- BW = 125KHZ SF = 12
Uzun Menzilli RF Alıcı-Verici Genel Özellikleri:
- FSK / GFKS teknolojisi, LoRa (uzak) yayılı spektrum teknolojisi
- Yarım çift yönlü iletişim
- Süper sıkışma önleme (kanal reddetme oranı: 56db)
- Yüksek Hassasiyetli Alıcı -139dbm. (32M Pasif 10ppm Kristal)
- Çok bantlı ISM, frekanssız kullanım için başvuru yapmanıza gerek yoktur.
- Çok frekanslı isteğe bağlı, çeşitli aktarım hızı. FDMA ve FM teknolojisinde kullanılabilir.
- Akıllı sıfırlama, düşük voltaj izleme, zamanlayıcı uyandırma, düşük güç modu, uyku modu
- Akımı kabul etmek için düşük güç tüketimi: 10-12mA
- 256 bit FIFO TX / RX
- RSSI kanal algılama fonksiyonu
- İletim modu: FIFO / doğrudan mod (önerilen FIFO paket modu)
- Yapılandırma: AFC / hava uyandırma işlevi / düşük güç tüketimi / taşıyıcı algısı / FEC hata düzeltme / AEC şifreleme
- 5km'ye kadar açık alanda ultra uzun mesafeli iletim
- Küçük boyut: 17x16.5 mm
Uygulamalar:
- Uzaktan kumanda ve uzaktan veri toplama sistemi
- Kablosuz sayaç okuma (su sayacı, gaz sayacı)
- Kablosuz sipariş makinesi, petrol sahası, madencilik alanı, şantiye, fabrika ve diğer orijinal 485/232 arayüz sistemi
- Endüstriyel veri toplama, iletim, akıllı kontrol sistemi
- Kablosuz alarm sistemi
- Akıllı ev sistemi
- Bebek Gözetim Sistemi / Hastane Çağrı Sistemi
- Kablosuz küçük veri iletim sistemi
Pinout Tanımı:
- GND: Toprak
- DI01: Dijital I / O, tanımlanabilir
- DI02: Dijital I / O tanımlanabilir
- DI03: Dijital I / O tanımlanabilir
- VCC: Güç kaynağı (3.3v)
- MISO: SPI veri çıkışı
- MOSI: SPI veri çıkışı
- SCK: SPI saat girişi
- NSS: SPI yonga seçimi
- DI00: Dijital I / O tanımlanabilir
- REST: Sıfırla
- REST: Sıfırla
- GND: Toprak
- DI04: Dijital I / O tanımlanabilir
- DI05: Dijital I / O, tanımlanabilir
- ANT: Anten arayüzü
