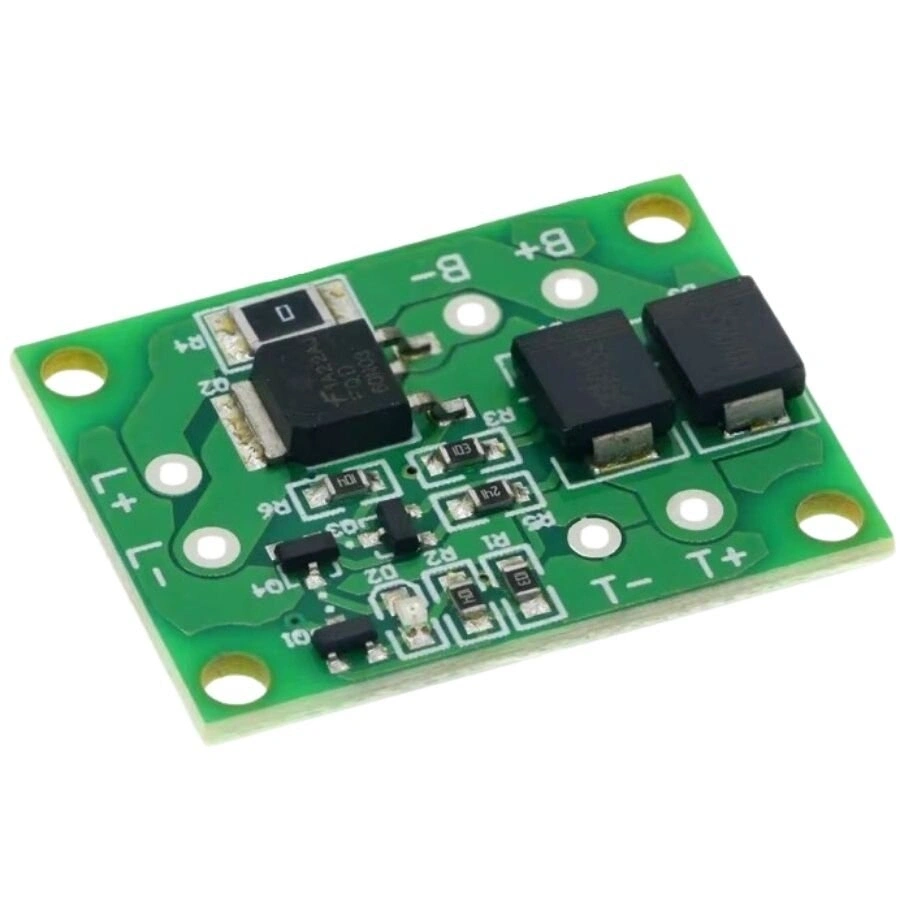

3-24V 10A Solar Panel ile Lamba Kontrol Modülü

3-24V 10A Solar Panel ile Lamba Kontrol Modülü, şarj edilebilir bir pil ve bir güneş panelinden gelen LED gücünü verimli bir şekilde yönetmek üzere tasarlanmış bir devredir. Güneş paneli ve pil gücü arasında otomatik geçiş sağlayarak, güneş ışığı olmadığında bile güvenilir aydınlatma sağlar.

Bu modül, özellikle bahçeler, tabelalar, güvenlik aydınlatmaları ve kendin yap güneş enerjisi projeleri gibi bağımsız dış mekan aydınlatma sistemleri için idealdir.

3-24V otomatik aydınlatma kontrol modülü kartı, güneş paneli voltajını izleyerek karanlığı algılar; ışık azaldığında, panel voltajı düşer ve LED çıkışını otomatik olarak açar.

Kullanmadan Önce Dikkat Edilmesi Gerekenler

• Devre çıkışını amplifikatör devrelerine veya uyumsuz cihazlara bağlamayın.
• Akü, aşırı şarj veya aşırı deşarjı önlemek için bir koruma devresiyle donatılmalıdır; bu, aküye zarar verebilir.
• Çıkış koruma akımı, uygulama gereksinimlerine göre belirli bir aralıkta ayarlanabilir.
• Kullanılan tüm akülerin güvenliğini ve dayanıklılığını sağlamak için bir koruma kartı ile donatılmalıdır.

Özellikler

• Fotodirençsiz kontrol teknolojisi: Harici ışık sensörü gerektirmez.
• Otomatik şarj ve aydınlatma: Gün boyunca şarj olur ve karanlıkta aydınlatmayı etkinleştirir.
• Çift güç kaynağı: Hem şarj edilebilir pili hem de güneş panelini destekler.
• Optimize edilmiş şarj devresi: Gelişmiş verimlilik için 6A şarj diyotu kullanır.
• Güçlü çıkış: Verimli LED yönetimi için 4A CMOS MOSFET içerir.
• Çoklu pil uyumluluğu: Lityum iyon, lityum demir fosfat ve kurşun asit pillerle çalışır.
• Ayarlanabilir Çıkış Voltajı: Pilin çıkış voltajı, akım sınırlayıcı direnç değiştirilerek ayarlanabilir.
• Kompakt PCB: Elektronik projelere kolayca entegre edilebilir.

Teknik Özellikler

• Besleme Voltajı: 3-24VDC
• Maksimum Şarj Akımı: 15A
• Maksimum Çıkış Akımı: 10A
• Çalışma Sıcaklığı: -40°C ~ 85°C
• Boyt: 35x26.5mm

Bağlantı

Modül, basit ve verimli bağlantı için üç ana terminale sahiptir:

VCC: Akü güç girişi (3V - 24V DC)
SOLAR: Güneş paneli girişi (aküyü şarj etmek için)
LED: LED güç çıkışı

Tipik Bağlantı Şeması

Güneş Paneli Bağlantısı: Güneş panelini SOLAR terminaline bağlayın.
Akü Bağlantısı: Şarj edilebilir aküyü VCC terminaline bağlayın.
LED Bağlantısı: LED'i veya bir aydınlatma devresini LED çıkışına bağlayın.
