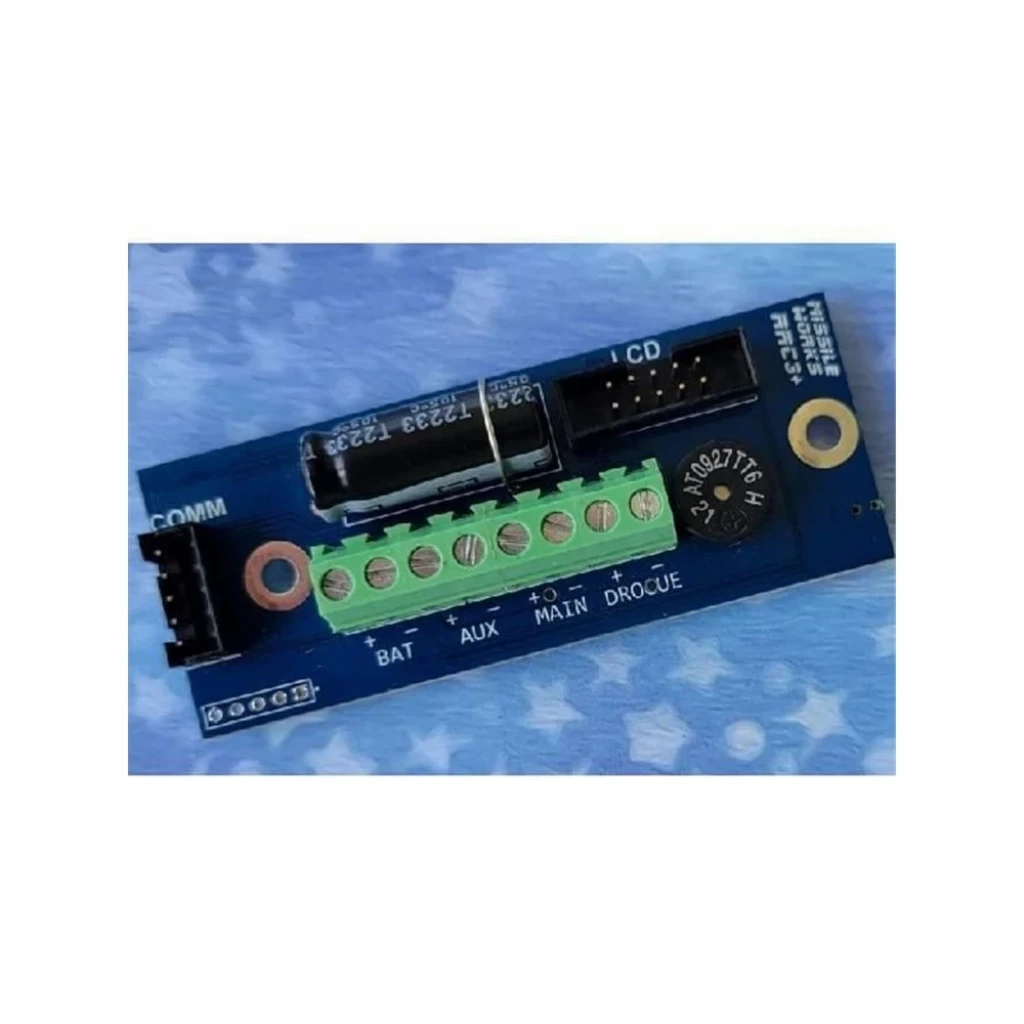

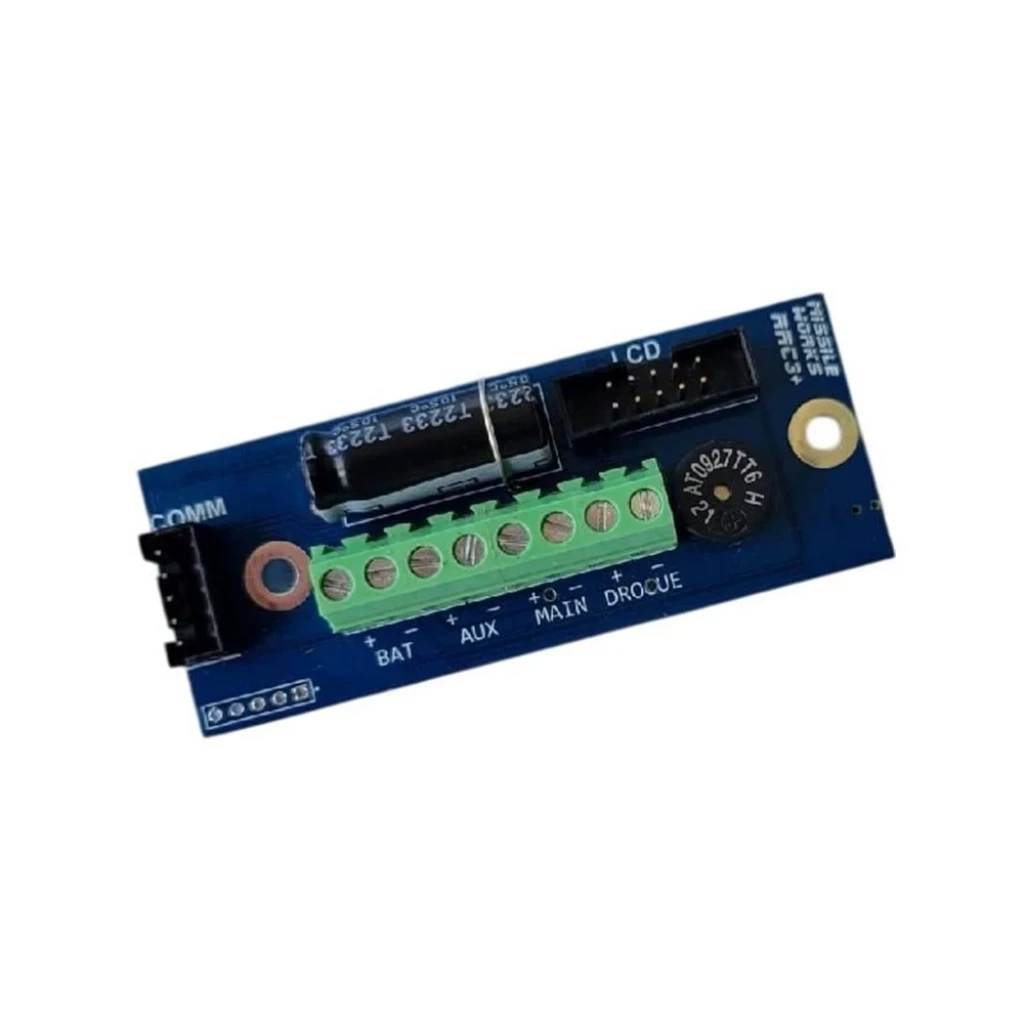

RRC3+ Uçuş Bilgisayarı

Roket Kurtarma Denetleyicisi 3+ (RRC3+), daha mütevazı bir özellik setine sahip olanların pahasına, üst düzey birimlerin özelliklerine sahip, barometrik çift konuşlandırılmış bir altimetredir. Temel çift konuşlandırma özelliğine ek olarak, RRC3 +, uçuşlar arasında durmanıza ve veri indirmenize gerek kalmadan tüm gün uçmanıza olanak tanıyan çok uçuşlu bir kayıt ünitesidir.

RRC3 + ayrıca evreleme, hava başlatma, yedekleme olayları ve bir dizi başka uygulama sağlayabilen üçüncü, oldukça esnek ve programlanabilir bir 'Yardımcı' çıkış sağlar. RRC3 +, RTx telemetri sistemimiz için veya diğer özel kontrol veya aşağı bağlantı radyo sistemleriyle arayüz için uçuş sırasında gerçek zamanlı veri akışı yeteneklerini de destekleyebilir.

Bu rakipsiz içsel yetenekler ve genişletilebilirlik paketine rağmen, RRC3 + hala basit "satın al ve uçur" işlemlerini sürdürüyor. Kelimenin tam anlamıyla bir pil takabilir ve kutudan "çift dağıtımlı" olarak uçurabilirsiniz.

RRC3+'ın yeni eklenen özellikleri arasında şunlar yer alıyor:

·     Yalnızca 2,56" (65 mm) x 1" (25,5 mm) ölçülerindedir ve RRC2+ ve RRC2L'ye aynı şekilde monte edilir.

·     Yükseltilmiş "IntelliFET" çıkış olayları kullanılarak Lityum Pil deşarj akımına karşı dayanıklı

·     Gelişmiş sahneleme veya küme ateşlemeleri için yükseltilmiş 4A özellikli "IntelliFET" Aux çıkışı

·     Tüm m3 Bileşenlerini (LCD Terminali, UDC arayüzü, Bluetooth) ve RTx Tethering'i destekler

·     Hala 9V Alkalin pil özellikli ve düğme programlanabilir

Özellikler

· 16MHz 16-bit MSP430 Serisi mCU

· 4Mbit SST Flash Bellek

· MSI MS5607 Basınç sensörü

Not: Bu yüksek çözünürlüklü altimetre sensörü, hassas bir dijital 24 bit basınç ve sıcaklık sağlayan dahili fabrikada kalibre edilmiş katsayılara sahip 24 bit ΔΣ ADC'ye sahiptir. RRC3 tasarımı ayrıca özel bir "yalnızca baro" ayarlı güç sistemi sağlar ve basınç verilerini daha iyi hale getirmek için diğer gürültü azaltma tekniklerini uygular.

Çalışma Aralıkları: 40K MSL (tipik) / 100K MSL (maks)

Güç Gereksinimleri: 3,5 VDC ila 10,0 VDC / 9V pil gücü için optimize edilmiş· Piezo ve LED çalışması sırasında 6ma @ 9V sakin / 35ma @ 9V

· Uzunluk: 65 mm (2,56 inç)

· Genişlik 25,5 mm (1 inç)

· Ağırlık ~ 14 gram

Çıktı Olayları

· Drogue / Ana / Yardımcı

· 2A / 1 sn darbeli Drogue & Main

· 4A / 1 sn darbe Aux

Uçuş Veri Kaydı

Uçuş başına ~28 dakikalık veri ile 7 uçuş· Her uçuş 20 Hz irtifa/hız ve 1 Hz sıcaklık/akü voltajı kaydeder

Uçuş Veri Telemetrisi

· 0.5Hz veya 1Hz 9600 bps yapılandırılabilir seri akış

· Zaman Damgası, Yükseklik, Hız, Sıcaklık, Olaylar

HMI Geri Bildirimi

· Programlanabilir frekans ve ekstra yüksek 85dB manyetik zil

· Yüksek verimli kırmızı LED durum göstergesi

Genişletme Çevre Birimleri ve Aksesuarları

· Kaydedilen uçuş verilerini yakalamak için UDC USB arabirim kablosu· Hızlı saha yapılandırması ve veri alımı için LCD Terminali takın.

· Gelişmiş uçuş analizi, konfigürasyon ve test için mDACS PC uygulaması· RTx Sistemini kullanabilen GPS / Telemetri paketi· Kablosuz mDACS arayüz işlemleri için HC-06 Bluetooth modülü
